极品白丝嫩模被大哥操 恒定加速度、速度、位移输出控制仪

振动控制器可以实现不同频率值点频情况下,激振器输出的加速度、速度、位移恒定。振动速度恒定输出系统由闭环控制器、振动传感器、功率放大器、标淮传感器、电磁激振器组成。它可以对结构件点频恒定加速度、恒定速度、恒定位移振动试验。

一、控制器面板说明

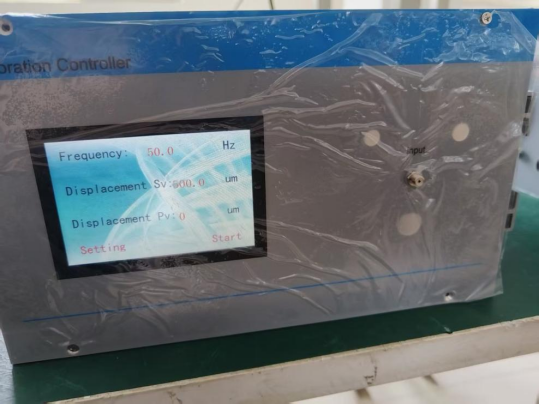

前面板包括触摸屏、Input输入接口。触摸屏供用户输入振动频率、位移设定值（Sv）、设定标准传感器灵敏度。Input接口供用户接入标准传感器。

后面板包括接激振器的Output接口，220V电源及电源开关和RS485接口。

二、设置、接线与使用

1. 设置标准传感器灵敏度

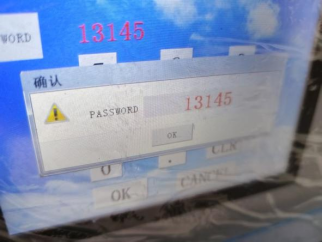

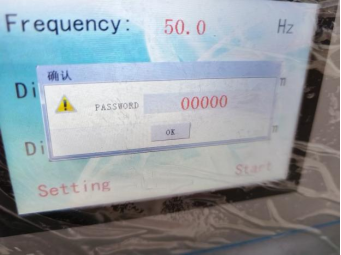

接通电源后，按下电源键。屏幕点亮。点击屏幕上的Setting按钮，出现PASSWORD界面，点击数字00000，出现数字输入界面，输入13145，依次点击确定，进入设定灵敏度和PID_kp界面。界面下方的PID_kp已设置好，一般情况下不用修改。界面上方Sensor可输入标准传感器灵敏度，出厂时已设置为3.5PC/(m/s^2)。可根据标准传感器的实际灵敏度值，修改该值后，务必点击OK。

具体如下图所示：

2. 设置振动频率和位移设定值Sv

点击Frequency旁的红色数字，设置频率。点击Displacement Sv旁的红字数字，设置位移Sv值。

3. 接线

用线缆将控制器后面板的Output与激振器相连。

将标准传感器安装于激振器底部。用双头L5的线缆连接标准传感器和控制器前面板Input端。

4. 控制器输出信号

将激振器和标准传感器用线缆连好，并且将触摸屏上的参数都设置好后，便可点击触摸屏上的Start，输出信号。

Displacement Pv旁显示的是激振器实际的振动位移值。
