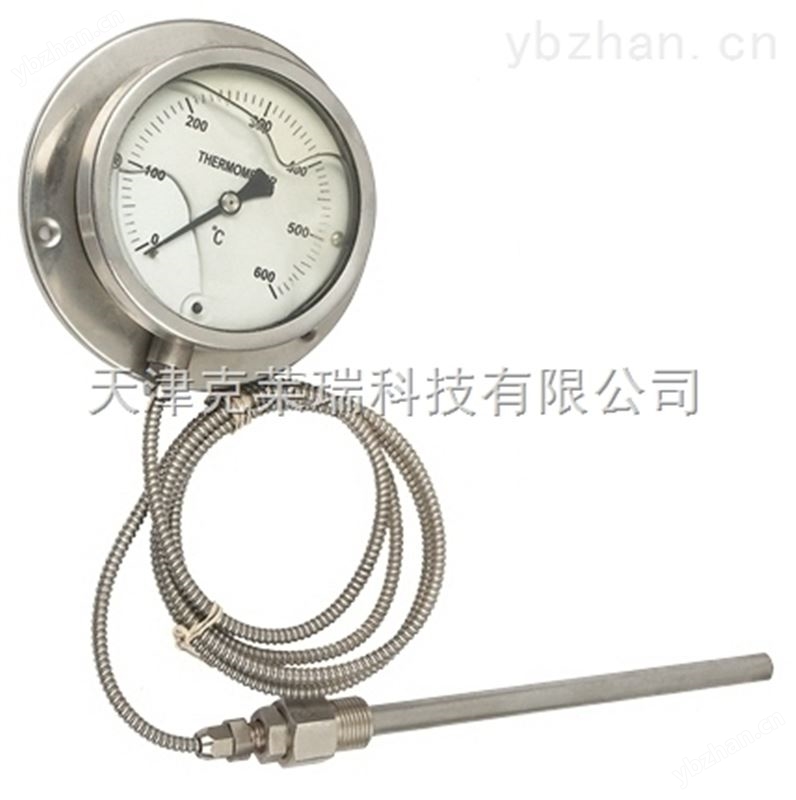

压力式温度计该型号压力式温度计适用于生产过程中较远距离的非腐蚀性液体或气体的测量，电接点型压力式温度计能在工作温度达到和超过给定值时发出电讯号。
主要技术指标
|
型号 |
功能 |
表面直径 (mm) |
视向 |
表壳材料 |
|
|
WTZ-280 |
指示式 |
Φ100 |
Φ150 |
径向 ( 挂装式 ) |
胶木 |
|
WTQ-280 |
|||||
|
测温范围 |
WTZ-280 |
-20 ～ 60,0 ～ 100,20 ～ 120,60 ～ 160 |
|
|
WTQ-280 |
-40 ～ 60,0 ～ 50,0 ～ 120,0 ～ 160,0 ～ 200,0 ～ 250, 0 ～ 300,0 ～ 400,0 ～ 500,0 ～ 600 |
||
|
温包插入深度 (mm) |
150 ～ 280 （尾长 ≤12M ） Φ8,Φ10Φ,Φ13,Φ14 不锈钢管 |
||
|
温包材料 |
Φ8,Φ10Φ,Φ13,Φ14 钢管 Φ8,Φ10Φ,Φ13,Φ14 不锈钢管 |
||
|
毛细管材料 |
铜质毛细管 包塑毛细管 不锈钢毛细管 |
||
|
安装方式 |
WTZ-280 |
M27×2 可动外螺纹 |
材料：铜，铁，不锈钢 |
|
WTQ-280 |
M33×2 可动外螺纹 |
||
|
尾长 |
1M ～ 20M>20M 加工 |
||
|
技术参数 |
精度等级： ±1.5 ％， ±2.5 ％，触头容量： 220V/1A （无感负载 10VA ） |
||
|
安装孔尺寸 |
4"-Φ118mm 6"-Φ158mm |
||
|
表壳材料 |
A |
B |
C |
D |
E |
|
不锈钢 |
Φ68 |
12 |
40 |
89 |
76 |
|
铝壳 |
Φ84 |
13 |
40 |
102 |
93 |
|
不锈钢 |
Φ111 |
16 |
53 |
140 |
123 |
|
铝壳 |
Φ104 |
15 |
40 |
130 |
118 |
|
不锈钢 |
Φ161 |
16 |
50 |
175 |
175 |
|
表壳材料 |
A |
B |
C |
D |
E |
|
不锈钢 |
Φ68 |
12 |
40 |
89 |
76 |
|
铝壳 |
Φ84 |
13 |
40 |
102 |
93 |
|
不锈钢 |
Φ111 |
16 |
53 |
140 |
123 |
|
铝壳 |
Φ104 |
15 |
40 |
130 |
118 |
|
不锈钢 |
Φ161 |
16 |
50 |
175 |
175 |
