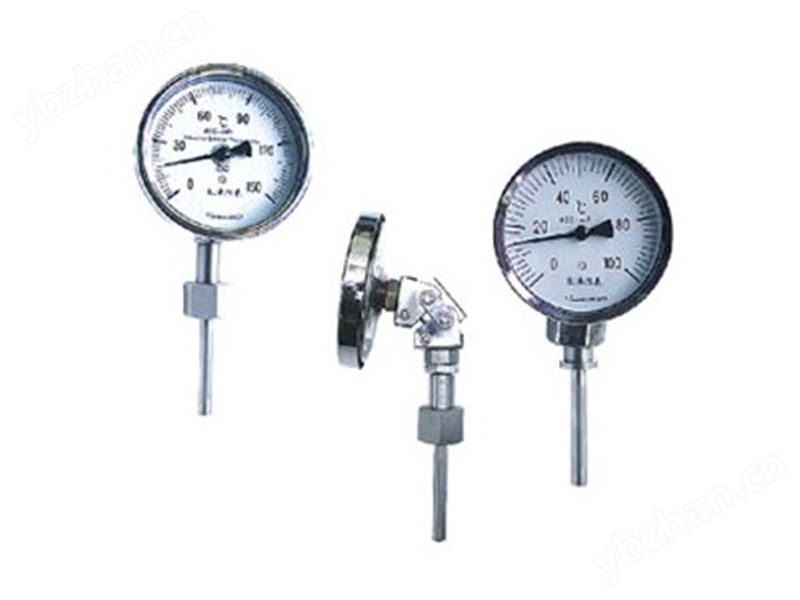

WSS系列指针式温度计是一种测量中低温度的现场检测仪表。指针式温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。
二、指针式温度计主要特点
现场指针显示温度,直观方便;安全可靠,使用寿命长;
多种结构形式,可满足不同要求。
三、指针式温度计技术参数
执行标准 JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径:60,100,150
精度等级:(1.0),1.5
热响应时间:≤40S
防护等级:IP55
角度调整误差:角度调整误差应不超过其量程的1.0%
回差:指针式温度计回差应不大于基本误差限的值
重复性:指针式温度计重复性极限范围应不大于基本误差限值的1/2
四、测温范围
测量范围℃ |
适用范围 |
|
工业、商业 |
实验室、小型 |
|
-80~+40 |
√ |
√ |
-40~+80 |
√ |
√ |
0~50 |
√ |
√ |
0~100 |
√ |
√ |
0~150 |
√ |
√ |
0~200 |
√ |
√ |
0~300 |
√ |
√ |
0~400 |
√ |
√ |
0~500 |
√ |
√ |
正常工作天气条件
作场所 |
温度℃ |
相对湿度% |
掩蔽场所 |
-25~+55 |
5~100 |
户外场所 |
-40~+85 |
5~100 |
选型编码
系列号 | WSS |
|
指针式温度计 | ||||||||||
表盘公称直径 | -3 |
|
Φ60 | ||||||||||
-4 |
|
Φ100 | |||||||||||
-5 |
|
Φ150 | |||||||||||
表盘形式 | 0 |
|
轴向(直型) | ||||||||||
1 |
|
径向(角型) | |||||||||||
2 |
|
135°向(钝角型) | |||||||||||
8 |
|
万向(可调角型) | |||||||||||
安装固定形式 | 0 |
|
无固定装置 | ||||||||||
1 |
|
可动外螺纹 | |||||||||||
2 |
|
可动内螺纹 | |||||||||||
3 |
|
固定螺纹 | |||||||||||
4 |
|
固定法兰 | |||||||||||
5 |
|
卡套螺纹 | |||||||||||
6 |
|
卡套法兰 | |||||||||||
保护形式 | - |
|
普通型 | ||||||||||
W |
|
防护型 | |||||||||||
F |
|
防腐型 |
