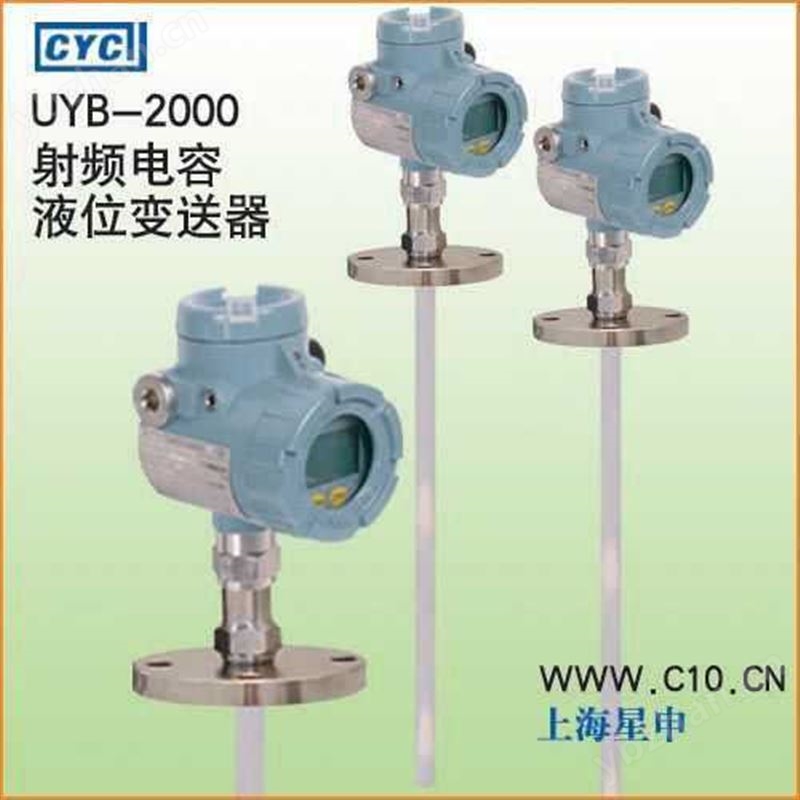

极品白丝嫩模被大哥操 UYB-2000系列 电容物位计

特点

多种信号输出形式，方便不同系统配置；

聚四氟乙烯探极，耐酸、碱等强腐蚀性液体（除氢氟酸及金属钠以外）及高温；

测量部分，只有一条四氟软线或四氟棒探极作为传感器，可靠性高；

能用于高温、高压场合且测量值不受被测液体的温度、比重及容器的形状、压力的影响；

二线制LED现场显示，无须电源，*解决了LCD在黑暗环境中无法显示的问题；

完善的过流、过压、电源极性保护。

结构原理

电容法液位测量原理为探极线与导电液体构成一电容器，其中探极线的金属内芯为电容的一极，导电液体为电容的另一极，中产为高稳定性的聚四氟乙烯。随着液位的变化，液体包围探极线的面积随之改变，导致电容的变化，根据同心筒状电容的公式可写出液体高度与是容的关系：

C=Co+2πε/LogD/d＊h   式中：

Co：分布电容

ε：聚四氟乙烯介电常数

D：探极外径

d：探极内径

h：液体浸没探极的高度，因Co、ε、D/d为固定常数，所以C=kh,即电容量只与液体浸没探极的高度成正比。

工作原理

UYB-2000系列变送器为射频电容法测量原理，以被测介质没探极的高度反映出电容量的变化，经电路转换为与之对应的4～20mA电流信号输出。

脉冲发让电路产生频率稳定的射频时钟信号，输入测量模块内的相移电路，相移电路的输入输出与被测电容，呈严格的线性关系，经鉴相，放大转换为电流输出信号。

主要技术参数

测量范围：0.2～20m

精确度：0.5级

探级耐温：-40～250℃

工作压力：-1MPa～2.5MPa

被测介质：导电率不低于10^-3s/m的非结晶导电液体

电源电压：24VDC（允许范围15～35V）

输出信号：4～20mADC二线制

测量调节范围及零点迁移：≥±30%FS

型号规格
