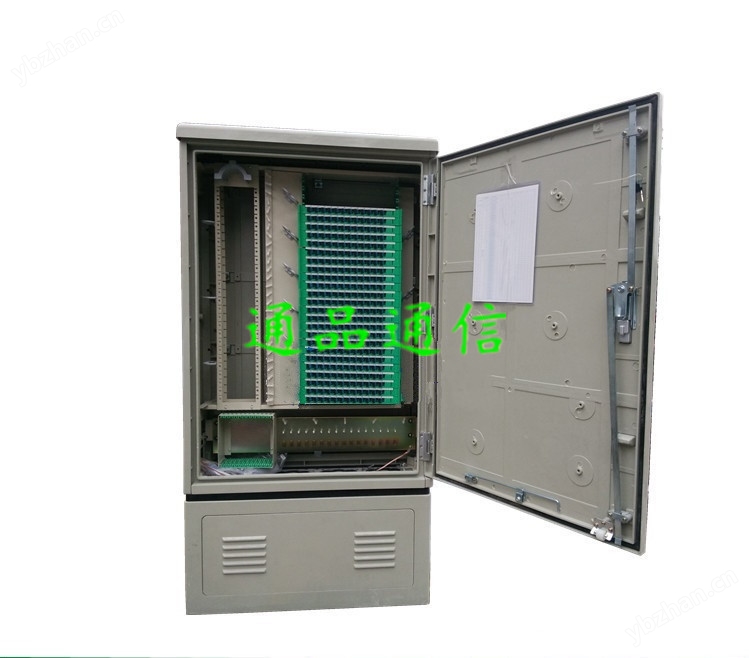

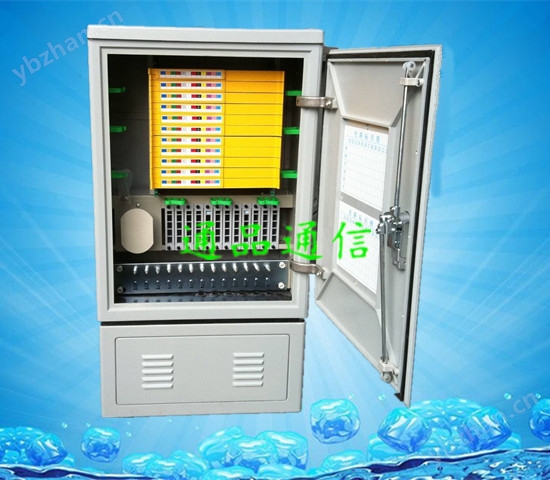

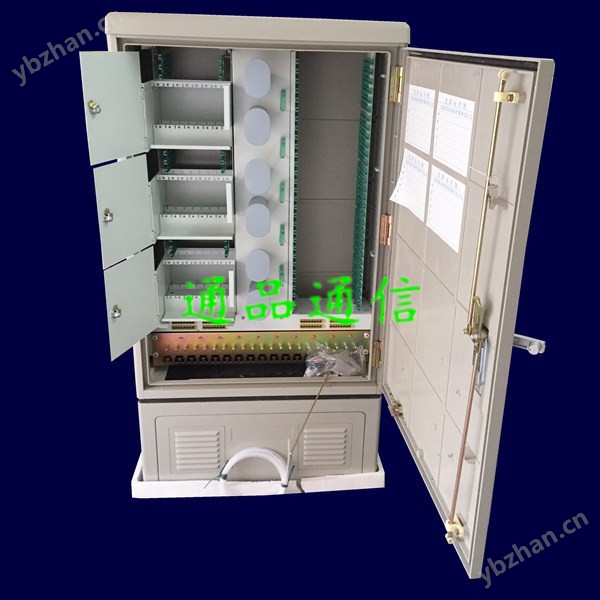

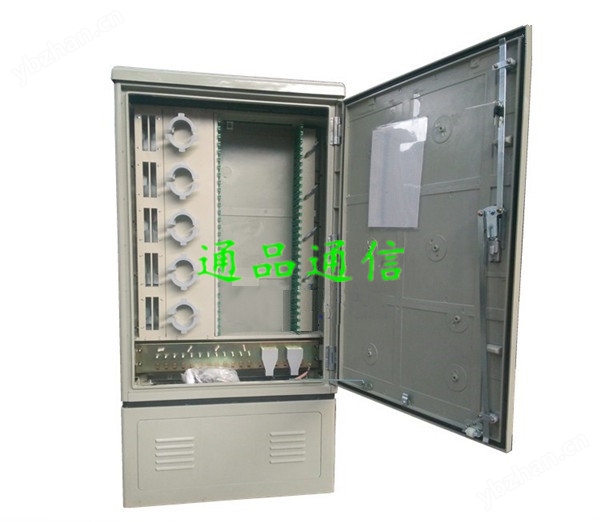

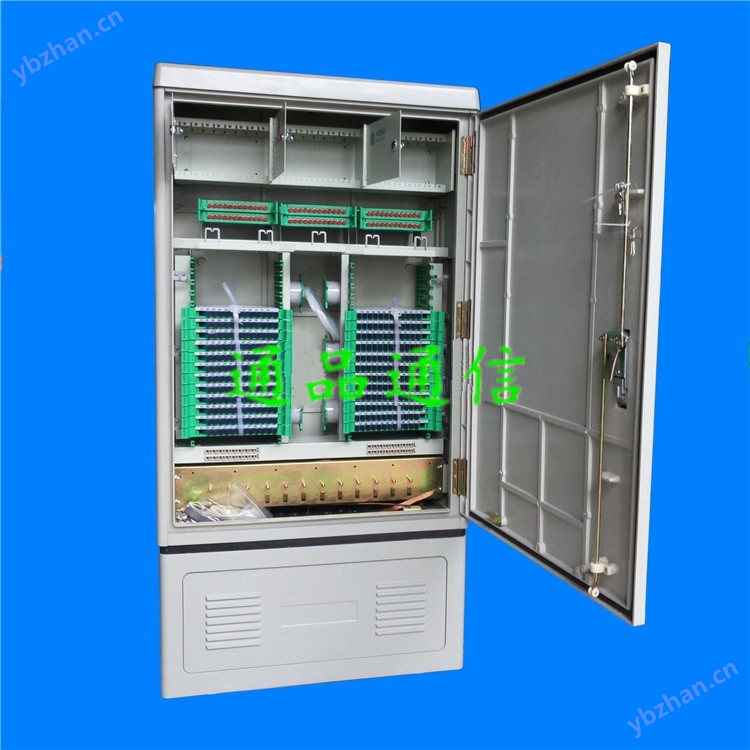

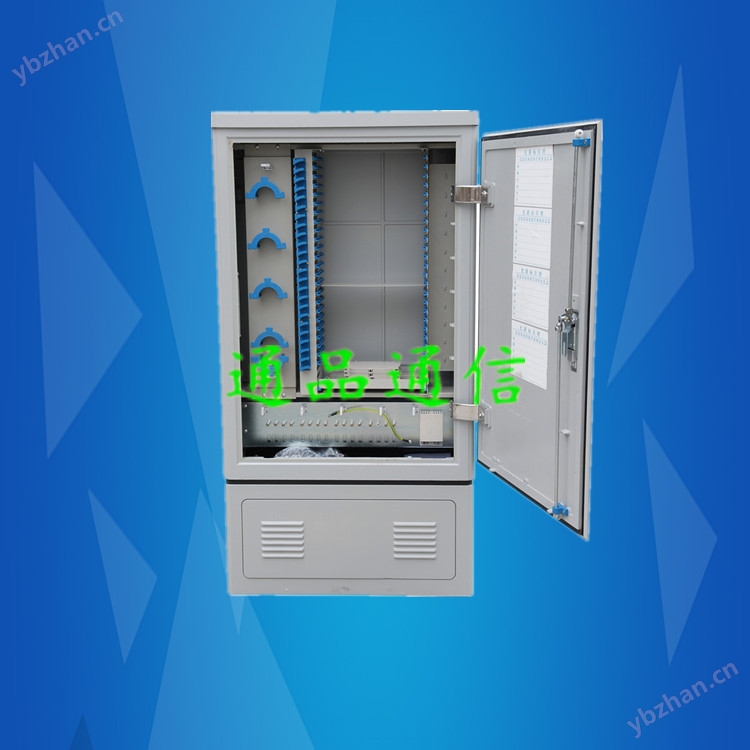

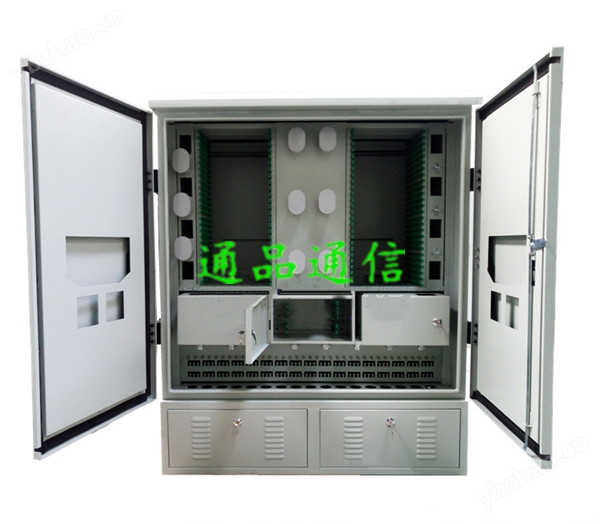

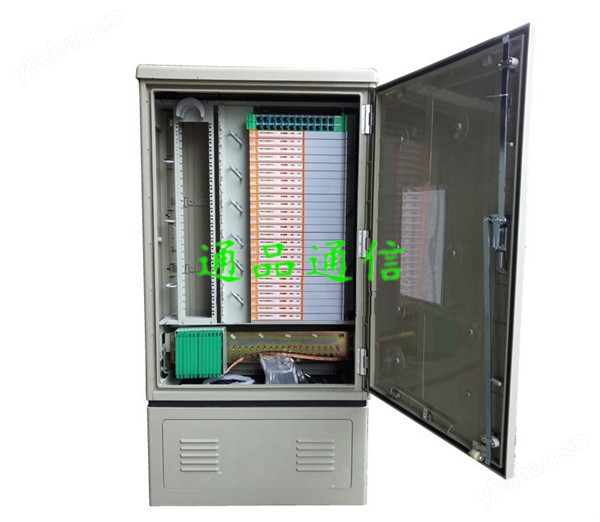

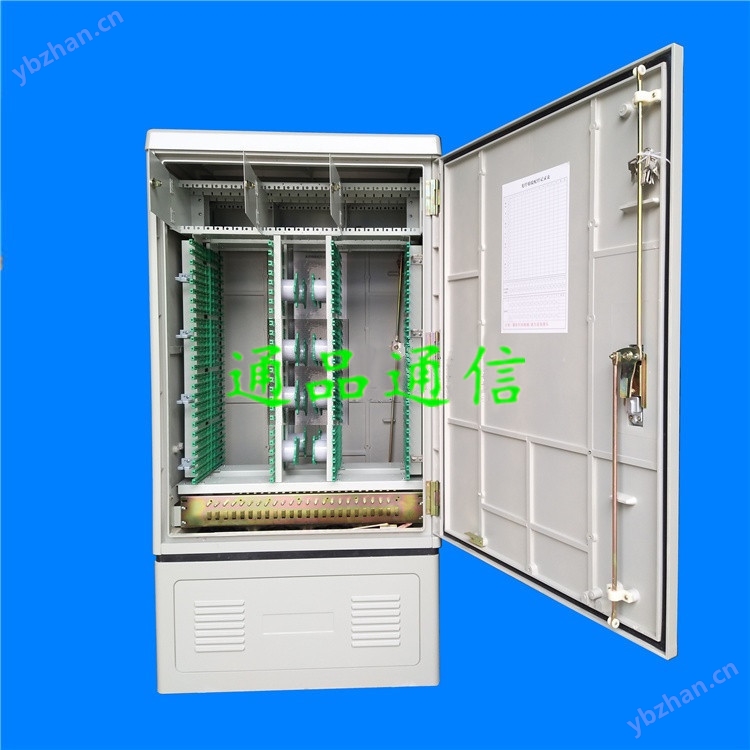

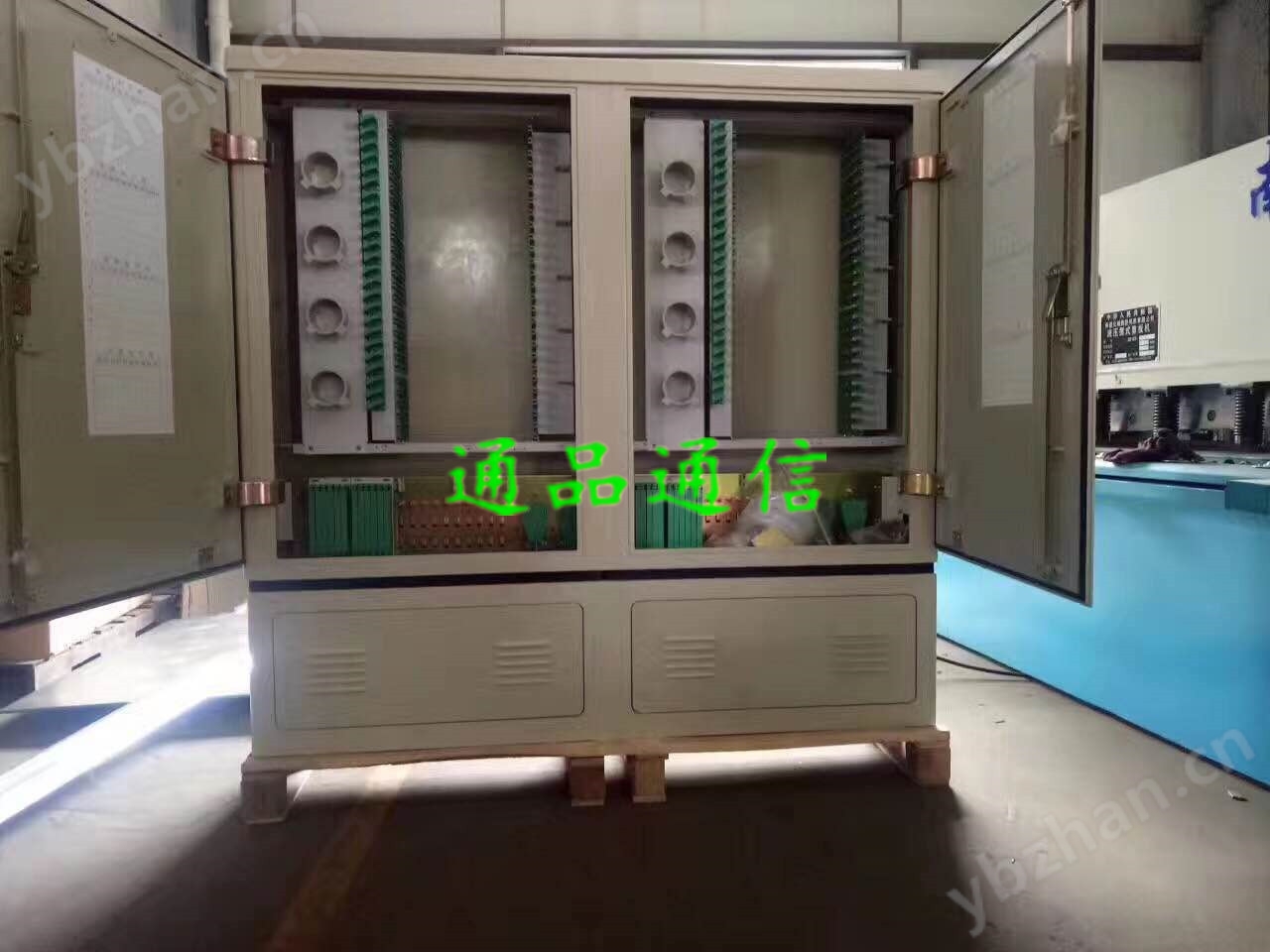

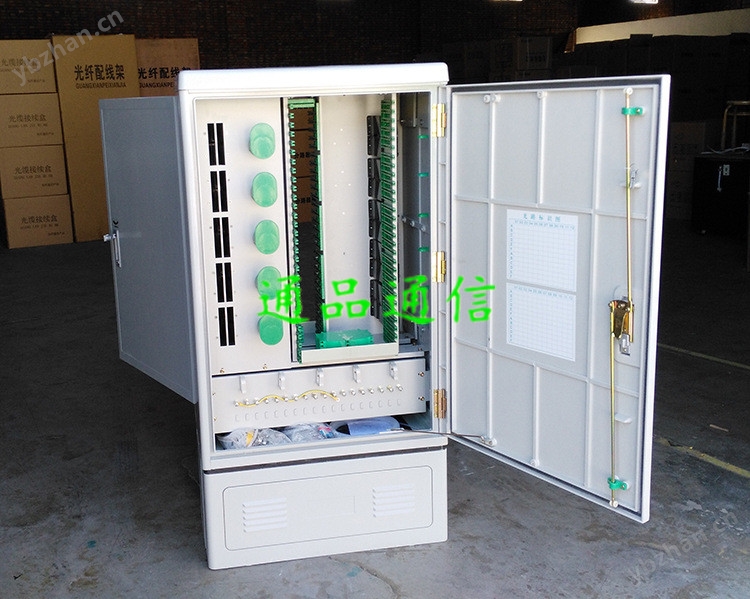

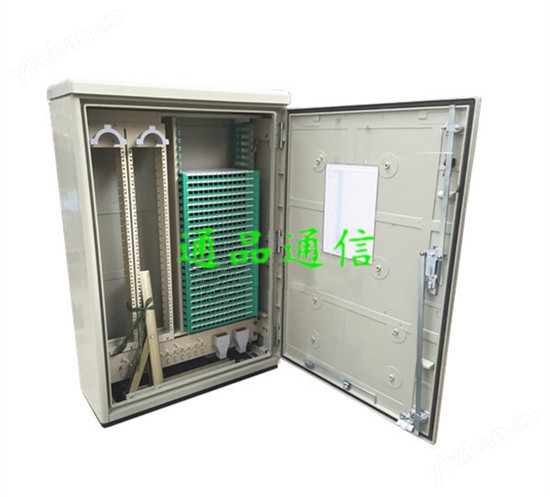

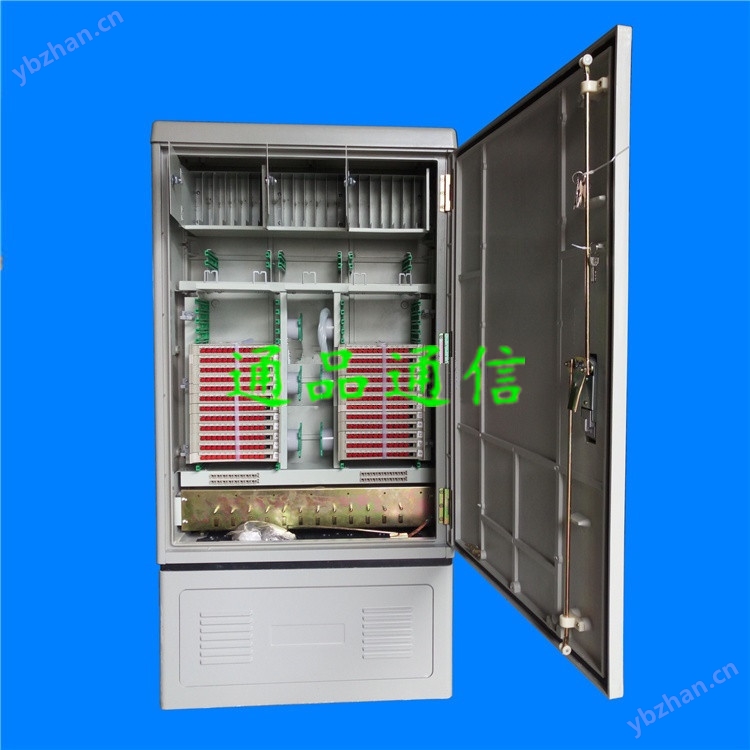

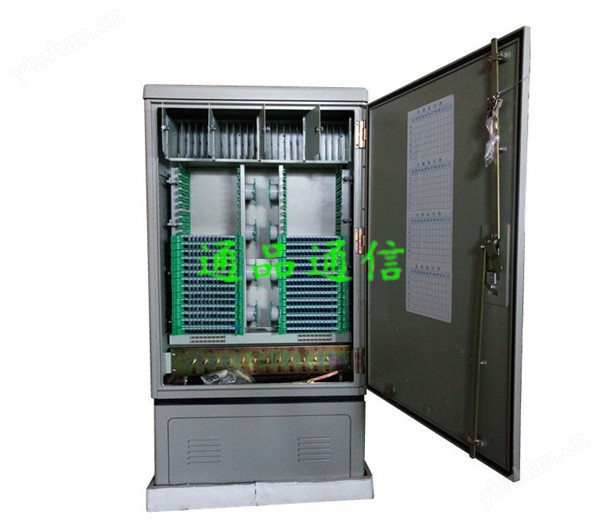

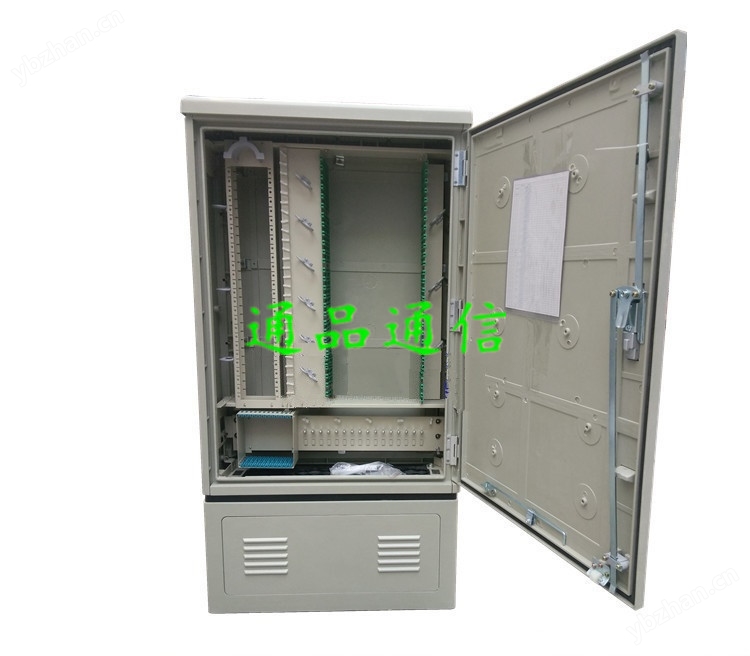

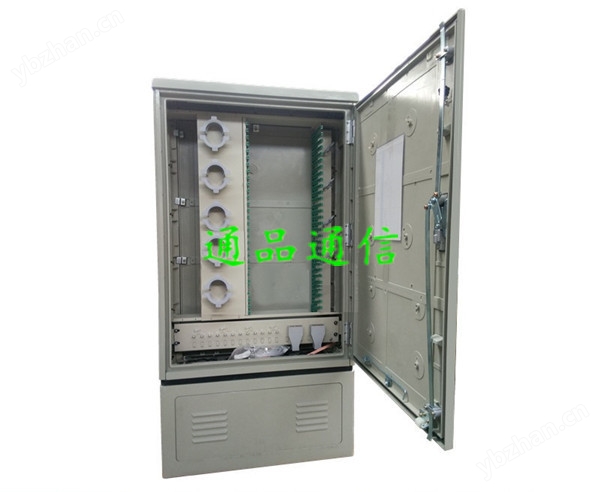

288芯光缆交接箱图文详细解析主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。按材质分类 1.可分为IP65级不锈钢和不饱和聚酯玻璃纤维增强材料（SMC）2.按运营商可分类，288芯光交箱（单网、三网合一、四网合一）主要几种、3.按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。4.按配接方式：可分直融与PCL盒式、插片式 。

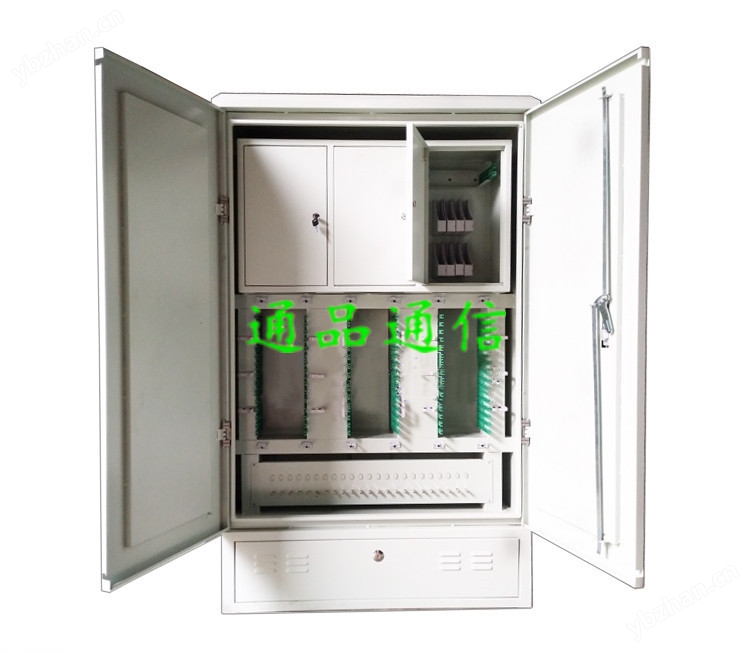

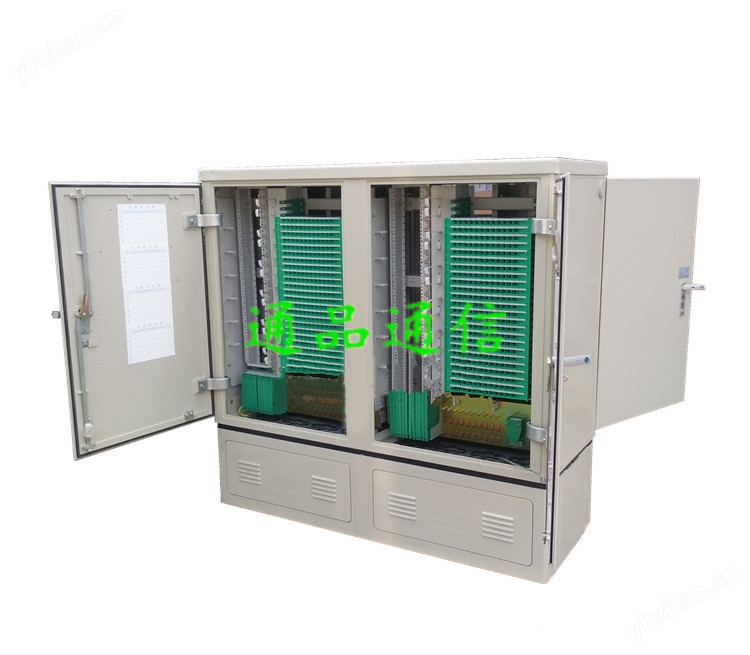

光缆交接箱：室外落地安装，有常规配线款、免跳接款、三网及四网融合款式，*适用于各种不同运营商施工要求。用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。

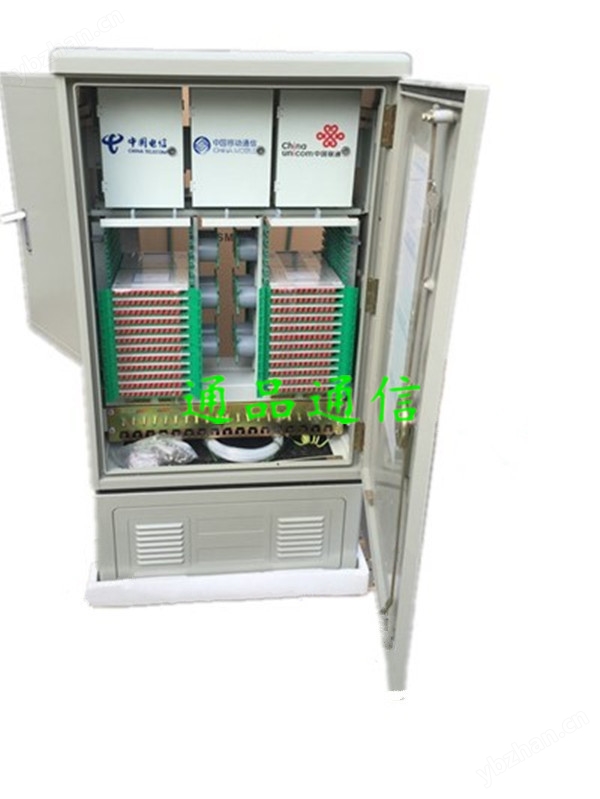

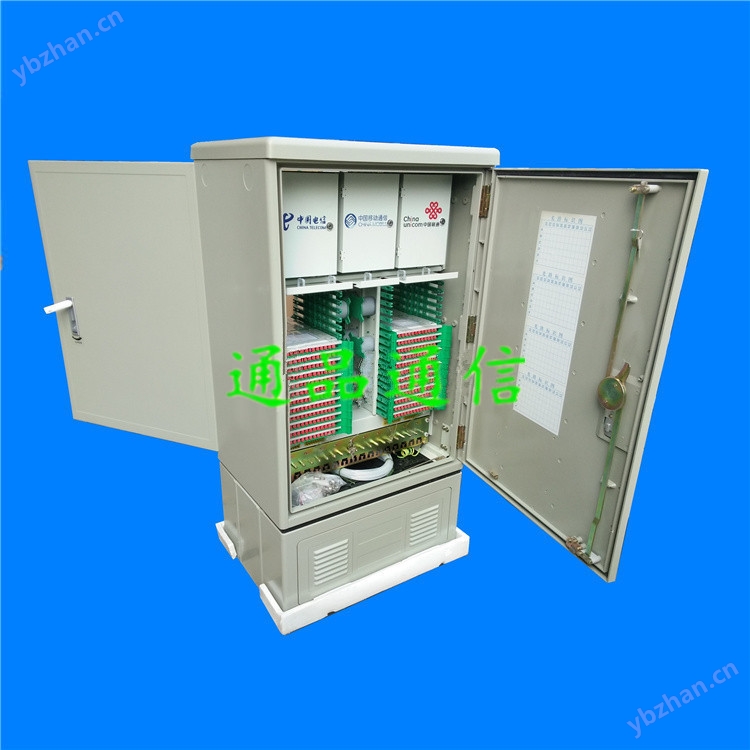

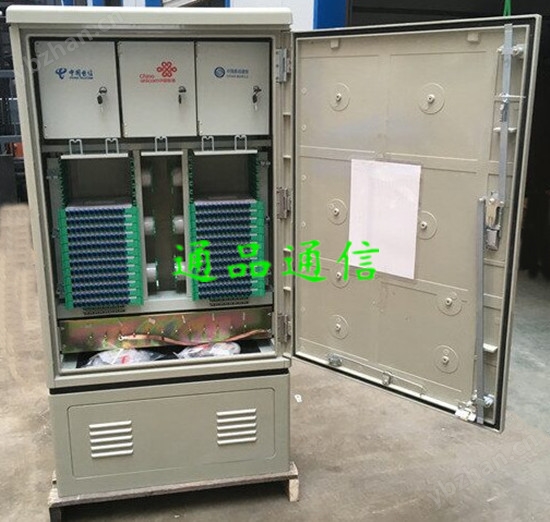

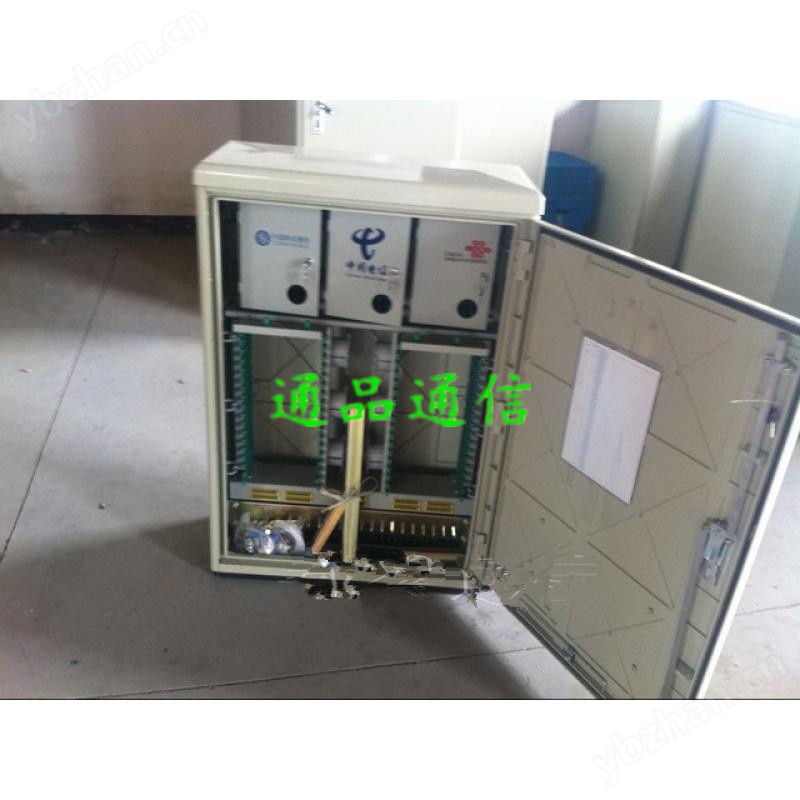

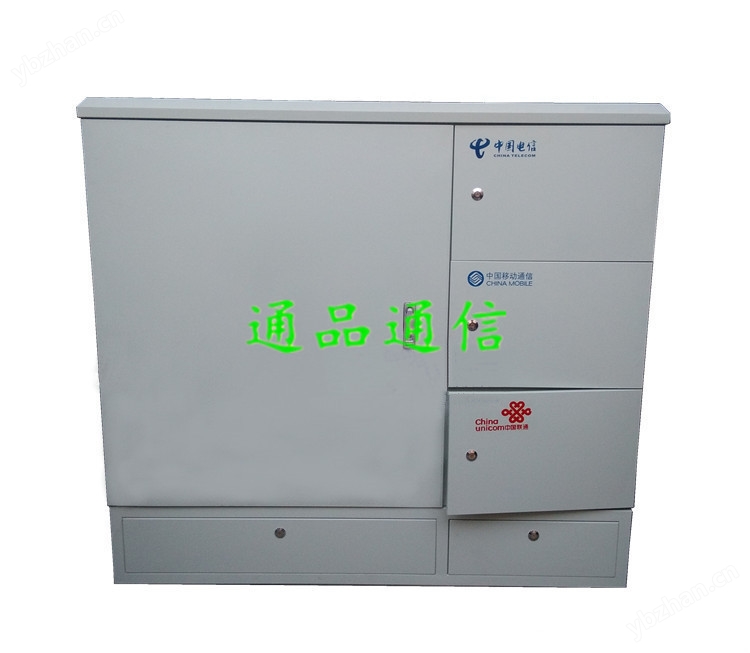

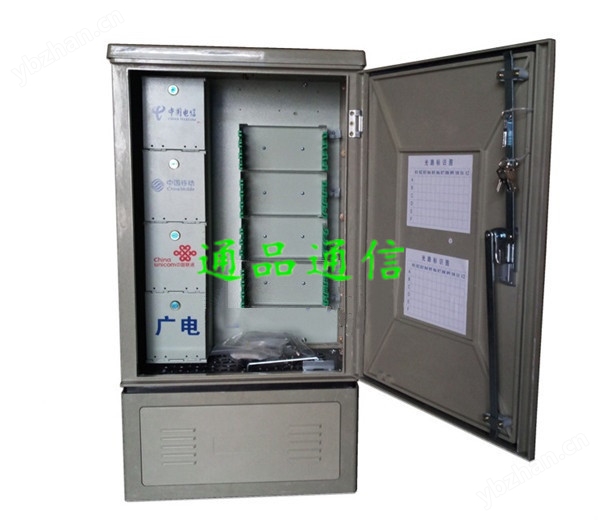

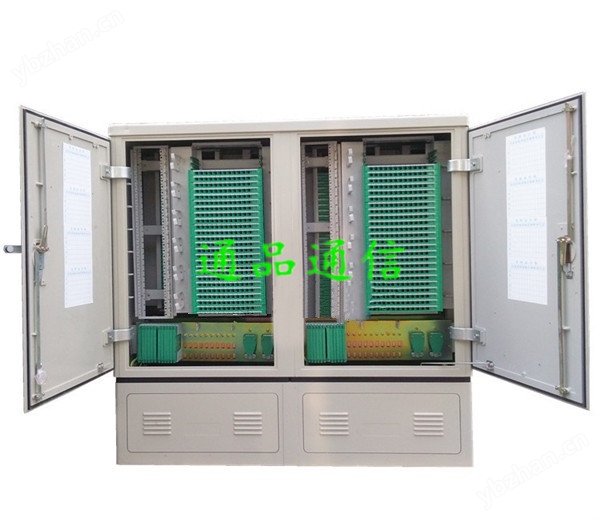

室外光缆交接箱|SMC光交箱|不锈钢交接箱|免跳接光交箱|落地式交接箱|三网合一光交箱 （中国电信|中国联通|广电网络|移动通信，配线容量：96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境
感谢您关注我们的产品，我们还有很多的产品未展示出来，如果图片中没有你需要的产品型号或规格，但若您希望获得更多产品信息进一步的了解，欢迎您随时联络我们，诚邀为您提供zui满意的服务!详询（、同号）。
产品名称： 288芯光缆交接箱图文详细解析

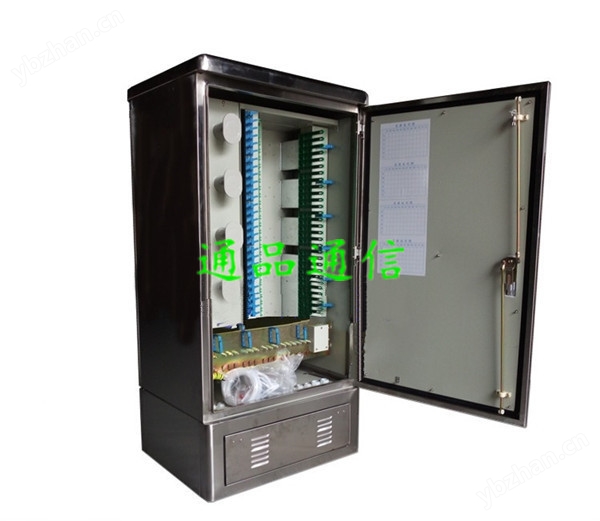

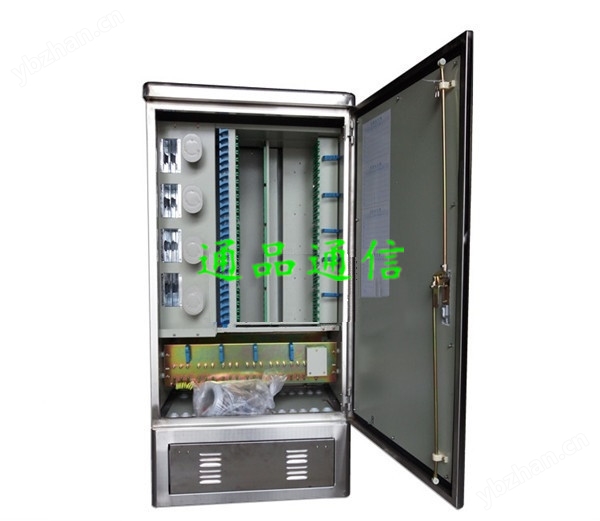

箱体材质：I P65 级不锈钢、不饱和聚酯玻璃纤维增强材料（ SMC ）
参考尺寸（长 × 宽 × 高）：
安装方式：落地式、架空式、抱杆式、挂墙式
应用范围：光缆交接箱是用于光缆接入网中主干光缆与配线光缆节点的接口设备，具有光缆熔接、直通、和光纤储存、配线功能。
按材质分类，可分为 IP65 级不锈钢和不饱和聚酯玻璃纤维增强材料（ SMC ）。
按容量分类，光缆交接箱主要有 48 芯、 72 芯、 96 芯、 144 芯、 288 芯、 360 芯、 576 芯， 720 芯， 960 芯， 1152 芯， 1440 芯几种。
结构
一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、 挂纤柱几部分组成。
特点
l 交接箱具有配线、熔接、贮纤、调纤功能，有顽强地抗野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，防护等级达 IP65 级要求。
l 箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。
l 模块化设计，布局合理，功能多，密度大。
l 采用防盗门锁形，安全可靠，具有良好的防破坏功能。箱体有灵活的进出光缆结构和灵活的内连接结构。

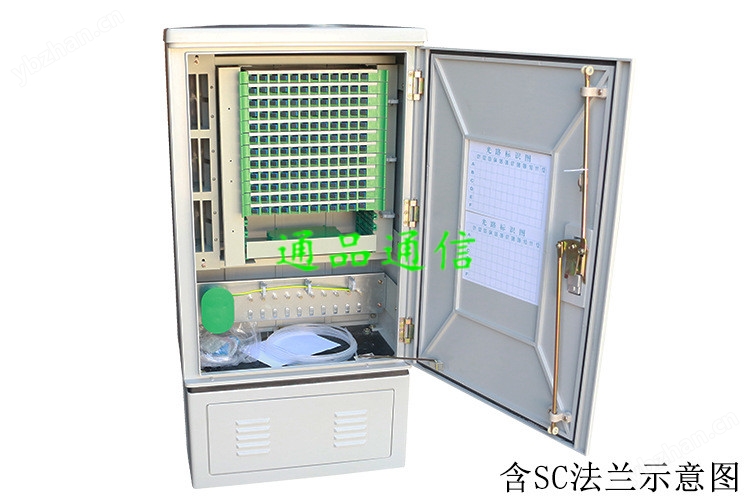

l 可采用 FC 或 SC 型适配器，适配器 40° 斜角，可避免弧光直射人眼。
l 光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。
l 接地方式：箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。
l 在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。
l 箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。
l 机架有良好的接地系统。
l 机内塑料件采用阻燃材料。
性能：
光缆交接箱是安装在户外的连接设备，对它zui根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。按标准，这些项目zui高标准为IP66。但能达到该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在防水、防潮、防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体，由于其在防水气凝结方面的低劣性能，注定不会得到大量使用，并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异，另外由于密封胶条抗老化性能较差，在防水、防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。
使用条件
工作温度： -40 ℃ ～ +60 ℃
相对湿度： ≤95% （ +40 ℃ 时）
大气压力： 70 ～ 106Kpa
贮运温度： -40 ℃ ～ +60 ℃
防潮防雨防尘防盗符合 YD/T988-1998 标准
技术参数
l 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于 2x104MΩ, 试验电压为直流电 500V 。
l 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于 3000V （直流电） 1min 不击穿无飞弧。
l 光纤连接器损耗（含插入、互换、重复性）不大于 0.5dB 。
l 光纤连接器回波损耗： PC 型 ≥40dB UPC 型 ≥50dB APC 型 ≥60dB
l 光纤连接器插拔耐久寿命 >1000 次
l 箱体各表面能承受与表面垂直的压力大于 980N ，箱门打开后，在外端应能承受的垂直压力大于 200N
功能要求
1 ．光缆固定与保护功能：应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2 ．光缆终接功能：应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3 ．调线功能：通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4 ．光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5 ．容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
安装说明
1. 落地安装时：先在预制的水泥基座上按安装尺寸预留 4 个 M12 的地脚螺钉 , 地脚螺钉凸出基座表面约为 150mm ，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。
2. 架空安装时：在站台适当位置留出 4 个 φ13 孔 , 根据安装尺寸将设备固定可靠。
