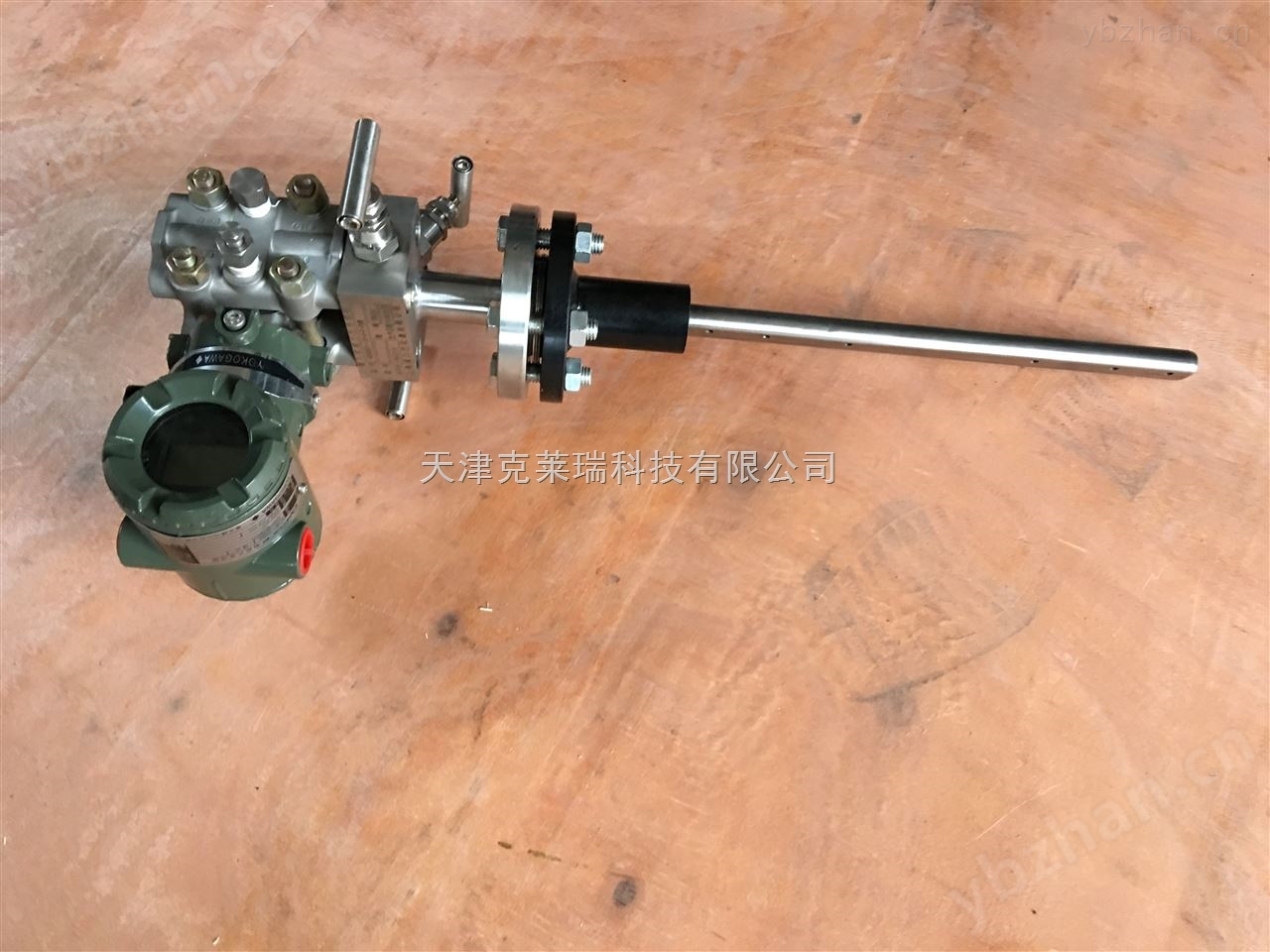

均速管流量传感器是通过差压来测量流量的装置,是在皮托管流速测量原理的基础上发展起来的。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件,几乎无压力损失,安装维修方便,运行成本极低,备受用户青睐。
传感器是由检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在测杆的迎流面上设有多个测压孔测量总压平均值,在其背、侧流面有测量静压测压孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压。
均速管流量变送器是由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成的流量计。
均速管流量传感器配上我公司生产的差压变送器、压力变送器、温度变送器以及流量积算仪即可组成各种类型的均速管流量计。也可采用任何厂家生产的差压变送器、压力变送器、温度变送器以及流量积算仪组成各种类型的均速管流量计。
使用要求
3.1
、型谱规格
型谱规格 |
说明 |
|||||||
Z |
均速流量传感器 |
|||||||
传感器类型 |
HLV |
威力巴流量计 |
||||||
HLVD |
德尔塔巴流量计 |
|||||||
ANB |
阿牛巴流量计 |
|||||||
介质类型 |
Y |
液体 |
||||||
Q |
气体 |
|||||||
Z |
蒸汽 |
|||||||
流体温度 |
2 |
< 200 ℃ |
||||||
5 |
< 500 ℃ |
|||||||
流体压力 |
1 |
≤1.6MPA |
||||||
2 |
≤2.5MPA |
|||||||
3 |
≤4.0MPA |
|||||||
4 |
≤6.3MPA |
|||||||
5 |
≤10.0MPA |
|||||||
6 |
≤25.0MPA |
|||||||
结构类型 |
1 |
Ⅰ 型,详见 3.2.1 节 |
||||||
2 |
Ⅱ 型,详见 3.2.2 节 |
|||||||
3 |
Ⅲ 型,详见 3.2.3 节 |
|||||||
4 |
Ⅳ 型,详见 3.2.4 节 |
|||||||
5 |
Ⅴ 型,详见详 3.2.5 节 |
|||||||
精度 |
1 |
1.0 级,详见 3.2.8 节准确度表 |
||||||
2 |
1.5 级,祥见 3.2.8 节准确度表 |
|||||||
3 |
2.5 级,详见 3.2.8 节准确度表 |
|||||||
连接方式 |
1 |
螺纹连接 |
||||||
2 |
法兰连接 |
|||||||
口径 |
S |
用数字表示,祥见 3.2.6 节传感器公称通径系列 |
