TRD-TJ8700天津北京48路多路彩色无纸记录仪
TRD-TJ8700系列彩色无纸记录仪 48路输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）。可带18路报警输出或12路模拟量变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。人性化的外观设计、*的功能体现、可靠的硬件品质、*的制造工艺，使TRD-TJ8700具有更高的性能价格比。
主要技术参数：
测量输入：
电流：0~20mA、0~10mA、4~20mA、0~10mA开方、4~20mA开方
电压：0~5V、1~5V、0~10V、±5V、0~5V开方、1~5V开方、0~20 mV、0~100mV、±20mV、±100mV
热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
线性电阻：0~400Ω
热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
输出：
模拟输出 ：4~20mA（负载电阻≤380Ω）、0~20mA（负载电阻≤380Ω）、0~10mA（负载电阻≤760Ω）、1~5V（负载电阻≥250KΩ）、
0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥500KΩ）
报警输出 ：继电器常开触点输出，触点容量3A/250VAC（阻性负载）
馈电输出 ：DC24V±1，负载电流≤250mA
通讯输出 ：RS485/RS232通讯接口，波特率1200~57600bps可设置，采用标准MODBUS RTU 通讯协议 ，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米；EtherNet通讯接口，通讯速率为10M，（只适用于局域网）
测量精度 ：0.2%FS±1d
采样周期 ：1秒
设定方式 ：面板轻触式按键设定；参数设定值密码锁定；设定值断电*保存。
显示方式： 7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。屏幕亮度可以自由调节
显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
存储容量： 内部Flash存储器容量64M Byte
记录间隔： 1、2、4、6、15、30、60、120、240秒九档可供选择。
存储长度： 24天（间隔1秒时）—5825天（间隔240秒时）
计算公式： 记录时间（天）
（注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算）
使用环境： 环境温度：-10～50℃；相对湿度：10～90%RH（无结露）； 避免强腐蚀气体。（注：若现场环境恶劣，定货时务必特殊说明）
工作电源： AC85 ～ 264V( 开关电源 ) ，频率范围： 50-60HZ ，大功耗： 20VA
注：由于仪表配置和功能不一，参考价与实际价格可能偏差较大， 价格及发货时间， 请电话咨询我公司销售顾问，谢谢！

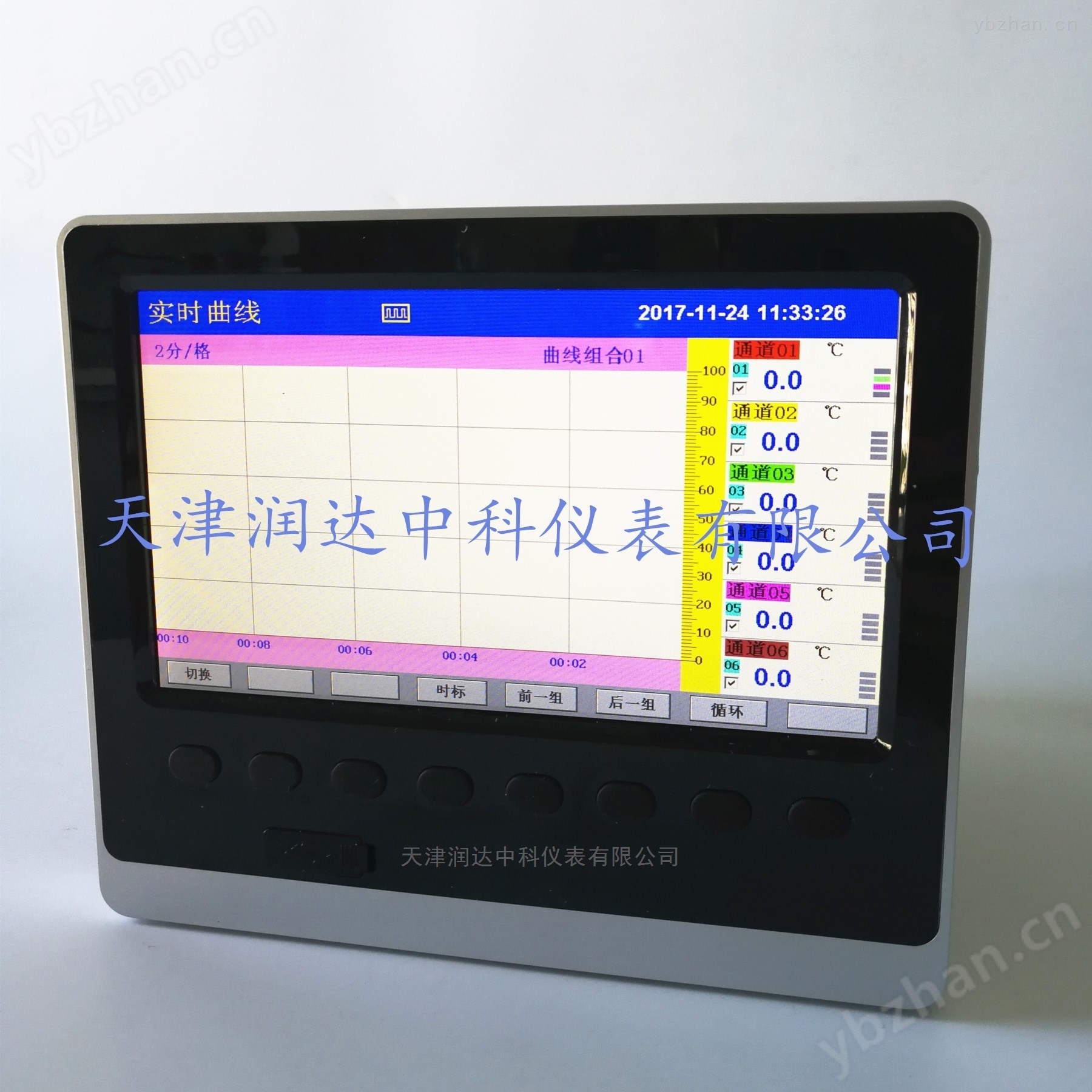

TRD-8700天津北京48路多路彩色无纸记录仪 实物图
