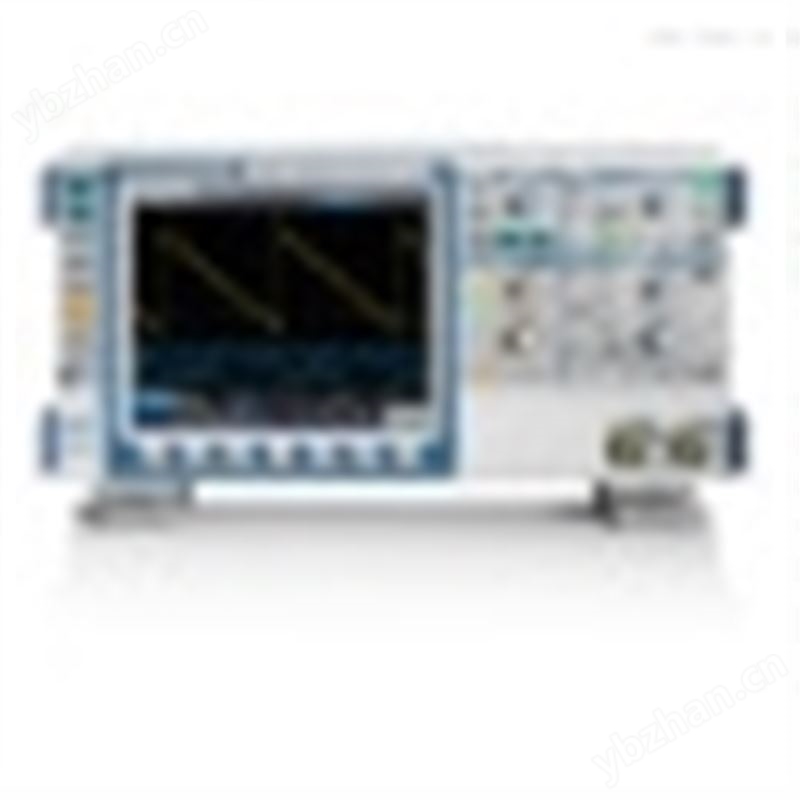

德国罗德与施瓦茨 RTM2024 数字示波器
具有200 MHz、350 MHz、500 MHz和1 GHz带宽，可提供高达 5 Gs/s采样率和 20 M样点的存储深度。因此，即使是针对长信号序列，它也可以精确显示信号，更深入分析细节，提供更高时间分辨率。

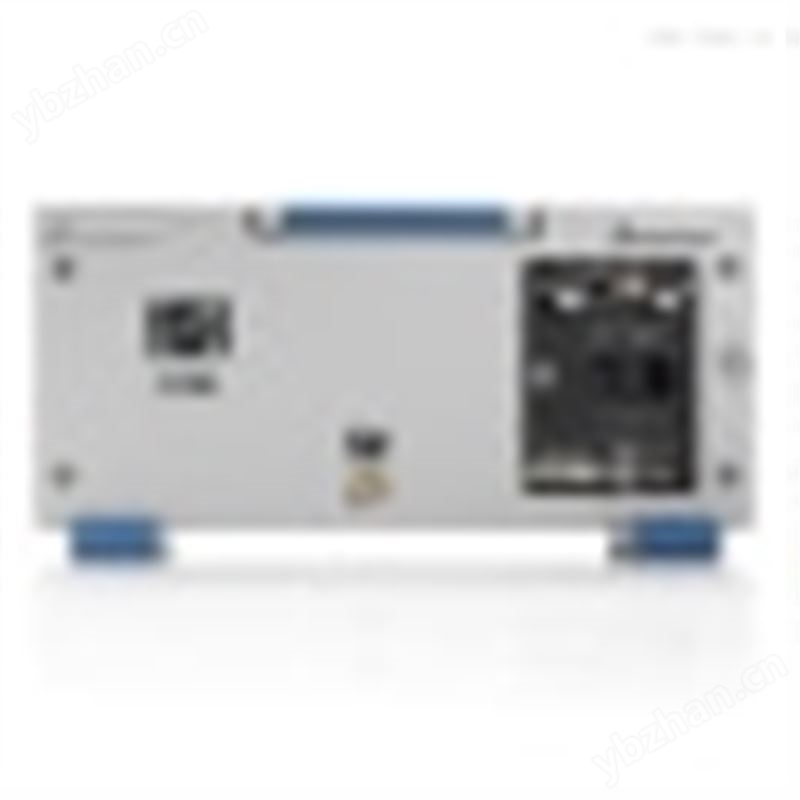

德国罗德与施瓦茨 RTM2024 数字示波器
开机即测量！
R&S®RTM2000示波器具有200 MHz、350 MHz、500 MHz和1 GHz带宽，可提供高达 5 Gs/s采样率和 20 M样点的存储深度。因此，即使是针对长信号序列，它也可以精确显示信号，更深入分析细节，提供更高时间分辨率。
RTM2024 主要特点
•信号分析：快速获得测量结果
•调试：所有内容一目了然
•操作：智能理念
•精度：我们的强项
•逻辑分析：更深入细节
•串行协议分析：简便的触发与解码
RTM2024 特点与优势
• 信号分析：快速获得测量结果
一键获得信号细节： QuickMeas快速测量功能
详细测量结果：强大的光标功能
聚焦细节：缩放与标记
快速测量：开机、测量、完成
• 调试：所有内容一目了然
设置仅需数秒：模板测试
集成：FFT频谱分析
精确：丰富的触发能力
• 操作：智能理念
方便识别：颜色编码控件
快速选择：扁平化菜单
容错：撤销/恢复功能
看得更多：高分辨率XGA显示
两个显示屏：虚拟屏幕
远程控制，数据交互：多种接口
多语言：9种语言选择
• 精度：我们的强项
1 mV/div：全测量带宽
模拟前端：低噪声，低串扰
大存储深度：捕获长信号序列
• 逻辑分析：更深入细节
精确测量：高达5 Gs/s采样率
大存储深度：捕获长信号序列
更好的显示：虚拟屏幕可显示数字信号
所有内容一目了然：逻辑信号状态实时显示
• 串行协议：简便的触发于解码
丰富的协议分析工具
直观的设置界面
RTM2024主技术参数
|
垂直系统 |
||
|
通道数 |
R&S®RTM2022/R&S®RTM2022 R&S®RTM2024/R&S®RTM2024 R&S®RTM2032/R&S®RTM2032 R&S®RTM2034/R&S®RTM2034 R&S®RTM2052/R&S®RTM2052 R&S®RTM2054/R&S®RTM2054 |
2 |
|
4 |
||
|
带宽(–3 dB)，50Ω输入阻抗 |
350 MHz |
|
|
500 MHz |
||
|
上升时间(计算值) |
1 ns |
|
|
700 ps |
||
|
输入阻抗 |
50Ω ±1.5 %或 |
|
|
1 MΩ ±1 %及12 pF±1 pF |
||
|
输入灵敏度 |
所有量程中保持全带宽 |
50Ω：1 mV/div到1 V/div |
|
1 MΩ1 mV/div到10 V/div |
||
|
分辨率 |
8位 |
|
|
采集系统 |
||
|
大采样率(实时) |
2.5 Gs/s每通道; 5 Gs/s,交织方式 |
|
|
采集存储器 |
10 M每通道; 20 M交织方式 |
|
|
抽取算法 |
抽取模式和波形算法结合 |
取样，峰值检测，高分辨率 |
|
波形算法 |
断开，包络，平均，平滑，滤波 |
|
|
插值 |
sin(x)/x |
|
|
水平系统 |
||
|
时基范围 |
1 ns/div到50 s/div |
|
|
时基精度 |
±3.5 ppm |
|
|
通道偏移校正 |
±100 ns |
|
|
触发系统 |
||
|
触发类型 |
边沿，宽度，视频，图案，矮脉冲，转换速率， B触发 可选类型：I2C, SPI, UART/RS-232, CAN/LIN |
|
|
触发电平 |
屏幕中心±10 div |
|
|
分析和测量功能 |
||
|
QuickMeas快捷测量功能 |
只需按键一次，内置测量值直接标注到波形上， 且实时更新 |
峰峰值电压，正向峰值，负向峰值，上升时间， 下降时间，平均值，有效值，时间，频率 |
|
自动测量 |
31种测量功能 |
|
|
光标测量 |
14种测量功能 |
|
|
波形数学 |
20种测量功能 |
|
|
混合信号分析(MSO)选件 |
||
|
数字通道 |
16（2个逻辑探头） |
|
|
输入阻抗 |
100 kΩ|| 4 pF |
|
|
采样率 |
连接2个逻辑探头 |
每个通道2.5 Gs/s |
|
连接1个逻辑探头 |
每个通道5 Gs/s |
|
|
采集存储器 |
连接2个逻辑探头 |
每个通道10 M |
|
连接1个逻辑探头 |
每个通道20 M |
|
|
通用数据 |
||
|
机箱尺寸 |
宽×高×深 |
403 mm×189 mm×142 mm (15.87 in×7.44 in×5.59 in) |
|
重量 |
4.1 kg (9.04 lb) |
|
|
屏幕 |
8.4" XGA TFT彩色显示器（1024×768像素） |
|
|
接口 |
2×USB主机，USB设备，LAN，GPIB（可选），DVI-D用于外部监视器 |
|
RTM2024 订购信息
|
名称 |
型号 |
订货号 |
|
主机(包括标准配件：每个通道：500 MHz无源探头(10:1)，短小的手册，CD-ROM（附带操作和服务手册），电源线 |
||
|
数字示波器 |
||
|
数字示波器，350 MHz，2通道 |
R&S®RTM2032 |
5710.0999.32 |
|
数字示波器，350 MHz，4通道 |
R&S®RTM2034 |
5710.0999.34 |
|
数字示波器，500 MHz，2通道 |
R&S®RTM2052 |
5710.0999.52 |
|
数字示波器，500 MHz，4通道 |
R&S®RTM2054 |
5710.0999.54 |
|
硬件选件 |
||
|
混合信号选件，400 MHz |
R&S®RTM-B1 |
5710.0901.02 |
|
GPIB接口 |
R&S®RTM-B10 |
1305.0014.02 |
|
带宽从350 MH升级到500 MHz |
R&S®RTM-B200 |
5710.0918.02 |
|
软件选件 |
||
|
I2C/SPI串行触发和解码 |
R&S®RTM-K1 |
5710.1443.02 |
|
UART/RS-232串行触发和解码 |
R&S®RTM-K2 |
5710.1450.02 |
|
CAN/LIN串行触发和解码 |
R&S®RTM-K3 |
5710.1466.02 |
|
探头 |
||
|
500 MHz，无源，10:1，10 MW，9.5 pF，大400 V |
R&S®RTM-ZP10 |
1409.7708.02 |
|
400 MHz，无源，高压，100:1，50 MΩ，7.5 pF，1 kV（有效值） |
R&S®RT-ZH10 |
1409.7720.02 |
|
400 MHz，无源，高压，1000:1，50 MΩ，7.5 pF，1 kV（有效值） |
R&S®RT-ZH11 |
1409.7737.02 |
|
1.0 GHz，有源，1 MW，0.8 pF |
R&S®RT-ZS10E |
1418.7007.02 |
|
1.0 GHz，有源，1 MW，0.8 pF，R&S®ProbeMeter，微动按钮 |
R&S®RT-ZS10 |
1410.4080.02 |
|
100 MHz，高压，有源，差分，8 MΩ，3.5 pF，1 kV（有效值）(CATIII) |
R&S®RT-ZD01 |
1422.0703.02 |
|
1.5 GHz，有源，差分，1 MW，0.6 pF，R&S®ProbeMeter，微动按钮 |
R&S®RT-ZD20 |
1410.4409.02 |
|
10 MHz，电流，AC/DC，0.01V/A，150 A（有效值） |
R&S®RT-ZC10 |
1409.7750.02 |
|
100 MHz，电流，AC/DC，0.1V/A，30 A（有效值） |
R&S®RT-ZC20 |
1409.7766.02 |
|
探头附件 |
||
|
R&S®RTM-ZP10无源探头附件套件 |
R&S®RT-ZA1 |
1409.7566.02 |
|
R&S®RT-ZS10/R&S®RT-ZS10E备用附件套件 |
R&S®RT-ZA2 |
1416.0405.02 |
|
R&S®RT-ZS10/R&S®RT-ZS10E探针套件 |
R&S®RT-ZA3 |
1416.0411.02 |
|
小夹子 |
R&S®RT-ZA4 |
1416.0428.02 |
|
微型小夹子 |
R&S®RT-ZA5 |
1416.0434.02 |
|
导引线套件 |
R&S®RT-ZA6 |
1416.0440.02 |
|
R&S®RT-ZD20探针套件 |
R&S®RT-ZA7 |
1417.0609.02 |
|
探头电源 |
R&S®RT-ZA13 |
1409.7789.02 |
|
功率测量用偏移校正夹具 |
R&S®RT-ZF20 |
1800.0004.02 |
|
配件 |
||
|
前盖板 |
R&S®RTM-Z1 |
1305.0272.02 |
|
R&S®RTM系列示波器及附件的软质箱 |
R&S®RTM-Z3 |
1305.0289.02 |
|
转运箱 |
R&S®RTM-Z4 |
1317.4210.02 |
|
机架安装套件 |
R&S®ZZA-RTM |
1304.8292.02 |
