.产品前言
多年以来，电力电缆的维护迁移过程中的识别与刺扎，均按照行业标准DL409-91《电业安全工作规程（电力线路部分）》第234条要求，采用人工扎，一旦电缆识别出错，误扎到带电电缆将对人身安全造成大的危害。

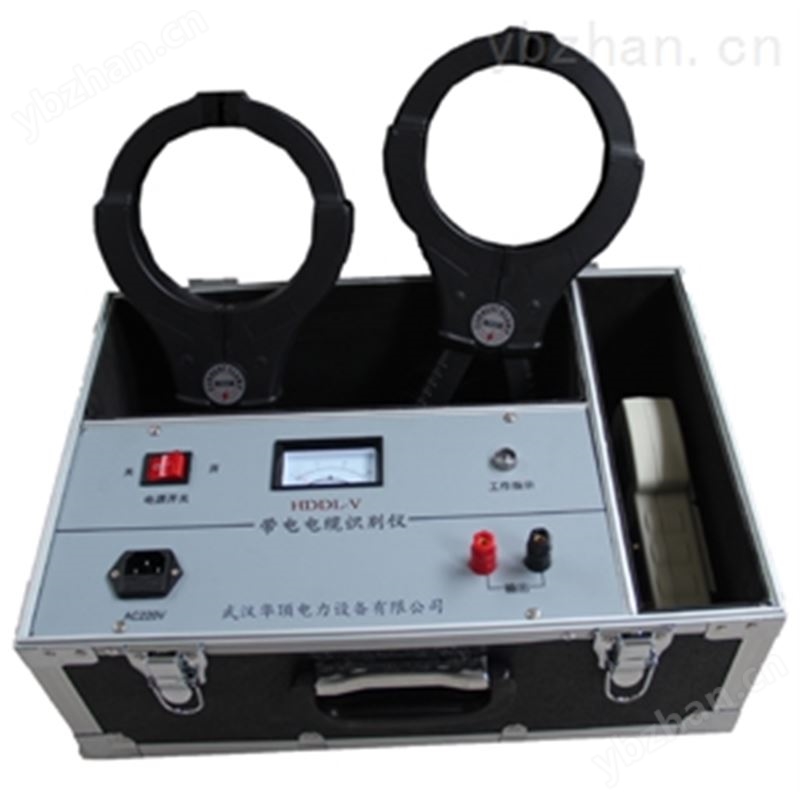

我公司依据《电业安全工作规程》及用户的需求，参照国外技术，研制出了电缆识别仪，解决了用户已知始、终端而施工现场无法鉴别具体是哪一根电缆的问题。为保安全，为解决人工刺扎的危险性，我公司科研人员在*代非接触式电缆安全刺扎器*性能的基础上研发出了第二代双枪非接触式电缆安全刺扎器，更加提高了刺扎的可靠性。该产品与电缆识别仪配套使用，*解决了电力电缆的识别及安全刺扎的问题，杜绝了人工刺扎的安全隐患。
二.产品简介

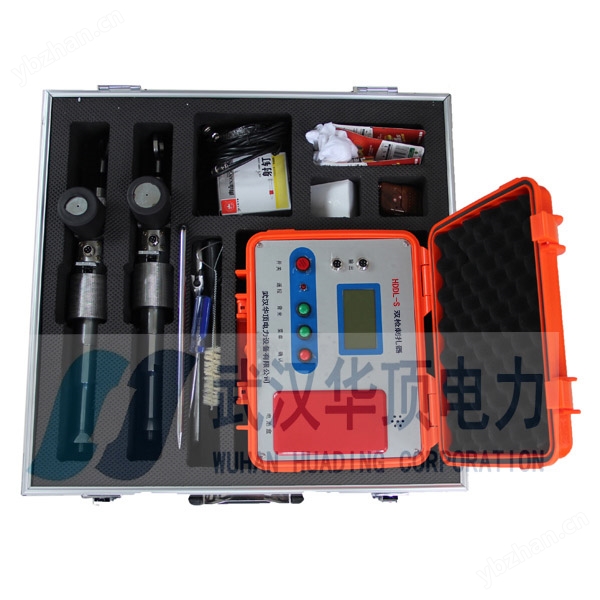

HDDL-S电缆安全刺扎器一个控制器配两个扎钉器，可一次完成两个角度的刺扎操作，采用非接触式控制（遥控、定时）解决了人工刺扎的人身安全问题；采用电池供电使本产品用电与电力系统*隔离，保证了电力系统的安全。

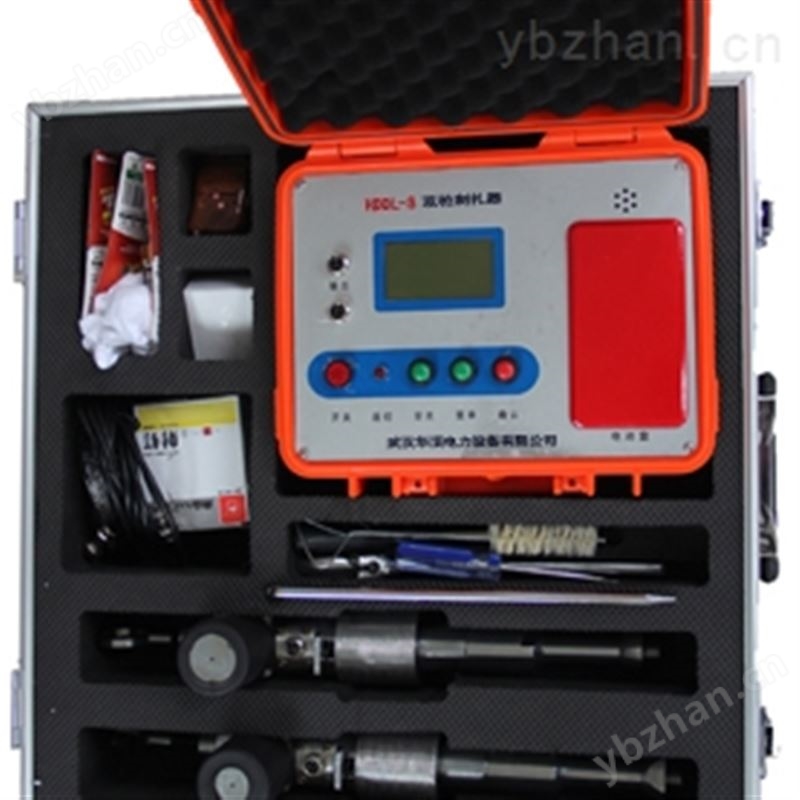

HDDL-S电缆双刺扎器分为射钉器和控制器两大部分：扎钉器利用钢钉枪原理专为扎电缆而设计，其结构合理轻巧，安装固定极为方便，可任意角度安装。控制器选用的电子检测线路，将真人语音提示与液晶显示同步控制与一体，实现了人机对话，操作简单不出错，采用遥控、定时两种模式，发射时人不直接接触设备，确保人身安全。采用电池供电，保证刺扎器与电力系统*隔离，确保供电安全。
三．特点指标
1功能特点
1.1适合刺扎各类电力电缆，刺扎安全可靠；
1.2主控制器配双枪，一次操作可完成两次不同角度刺扎，保证操作人员的安全，方便、快捷；
1.3遥控/定时两种工作模式，并采用双键确认进入工作模式，确保操作人员的安全；
1.4双键遥控(A、B键同时按下)，操作时必须同时按下两个键才能遥控击发，杜绝单键误按，提高了遥控器的准确安全性；
1.5采用真人语音提示与液晶显示同步功能，在提示下操作，使用更安全、准确、直观；
1.6机械、电子多重保护设计，安全可靠；
1.7专为刺扎电缆而设计，外形美观，直接固定在电缆上，安全方便，任意角度安装；
1.8电源采用一般的干电池，适合野外无电源使用，同时保证刺扎器与电力系统的*隔离，保证供电安全。
2．技术指标
2.1 无线遥控距离：≤20米
2.2 适用电缆：≤￠125mm的各种电力电缆
2.3 重量：全套设备含铝合金箱15kg
2.4 外形尺寸：45×45×16cm³（含铝合金箱及全套附件）
更多产品咨询请访问武汉华顶电力设备有限公司
考虑到容升效应和被试电压的有效可靠，高压侧电压的测定必须用合格的高压测试仪如YD-KVA/KV工频耐压试验进行，容升效应即在交流耐压时容性电流在绕组上产生漏抗压降，造成实际用到被试品上的电压值超过按变比计算出的高压侧输出的电压。试验电流的测量一般是在试验变高压侧尾端串电流表来监视，但应有短路刀闸保护，防止加压时冲坏和便于换档。在主回路中串入限流电阻是为了防止在被试品击穿时在试验变压器上产生过电压，但不宜太大，太大会由于负载电流而产生较大的压降和损耗，一般选0.1~0.5Ω/V，在进行发电机的交流谐振耐压时还可小些，而球隙保护水阻一般取1Ω/V。
交接规程的一般规定和要求：发电机：对于水内冷电机时，应要求水质合格，电导率＜1.5μs/cm；充氢前进行，耐压前的条件，一般是绝缘1000MΩ以上，吸收比合格，尤其是大容量的，应达1.6左右，水质电阻应达30KΩ，要求各汇水管测点连在一起，如600MW机组（哈尔滨）1-90测温端子，74、75、76汇水管端子等；但对于汇水管死接地的发电机，交流耐压前的绝缘根据厂家的规定，一般有2~3MΩ就差不多了。交流电动机：6KV电机的Us为10KV，10KV电机的Us为16KV，大容量电机一般应分相进行，中性点不引出时可三相一同进行。变压器：应尽量利用规程的条款规定，8000KVA以下，Ue在110KV以下的应进行交流耐压试验，如6KV的所有干式变和油浸变等，应三相短接，非被试侧也应三相短接接地，否则会有容升现象。8000KVA及以上，Ue在110KV以上，在有试验设备时，应进行耐压试验，我们应灵活与监理、质检部门沟通。6KV的电压互感器和电流互感器：6KV的半绝缘PT，无法进行耐压，实际上作伏安特性时已经进行感应耐压，但全绝缘的就要进行24KV的耐压，此时的一次A、N短接，二次全部短接接地。6KV的CT耐压时，其二次侧不能开路，必须全部短接接地，一般随6KV断路器对地耐压一同进行，此时应作好相应的措施（PT抽出来，避雷器线拆开，CT二次短接）。真空断路器：断口的耐压等级一般按出厂试验电压的规定的75%或80%进行，不应有断口闪络和击穿。
一般试验程序及注意事项：任何被试品在交流耐压前，应先进行其他绝缘试验，合格后再进行，充油设备如油浸变应静止规定的时间，以排除内部可能残存的气体。试验前应测试绝缘电阻，试验现场应设置安全区域、悬挂“高压危险“的标志牌和围栏，保护球隙应调整好，一般为 1.1~1.15 倍试验电压，整定过流保护，一般为1.5倍电容电流，加压前要检查调压器的零位，不可冲击加压。升压过程中应密切监听被试品有何异响、关注电流表的摆动，如无破坏性放电发生，则认为耐压通过，耐压后应测试被试品的绝缘电阻以比较。在耐压过程中如发现电压表指针摆动过大、电流表指示急剧增加、被试品冒烟、闪 福州市电缆安全刺扎器生产工厂福州市电缆安全刺扎器生产工厂 络或发出击穿响声，应立即停止升压。如发生试验过程中在US下突然停电，不能仅进行“补足时间“的试验。应进行防止谐振的校核
