、概述

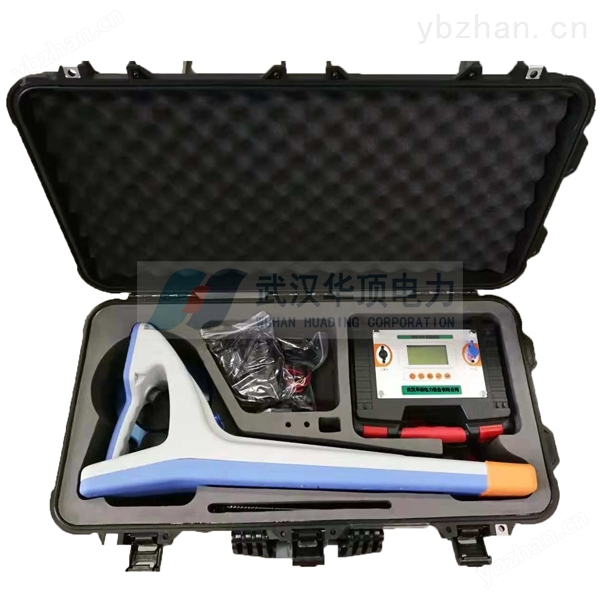

HDG6000管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行鉴别，以及管道绝缘破损和部分类型电缆故障的查找
二、功能特点
l 罗盘显示：直观显示管线位置。
l 左右指示：左右箭头显示管线位置。
l 跟踪正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。
l 实时进行深度和电流测量。
l 历史曲线显示：直观显示信号变化情况。
l 鉴别：卡钳（选配件）鉴别可明确给出鉴别结果，听诊器（选配件）鉴别在不方便使用卡钳时使用。
l 接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
l 全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
l 多种探测频率：主动探测和被动探测。
l 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
l 发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。
l 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
l 机壳坚固、质轻便携。
三、技术指标
l 发射机：
1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。
2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。
3.输出功率：10W，10档可调，自动阻抗匹配。
4.直连输出电压：150Vpp。
5.过载和短路保护。
6.人机界面：128×64点阵液晶显示器。
7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah
l 接收机：
1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。
2.接收频率：
主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。
工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。
3.管线探测模式：宽峰法、窄峰法、音谷法。
4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
5.人机界面：320×240点阵液晶显示器。
6.内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。
l 其他：
1.体积：发射机270×220×85mm，接收机700×270×120mm。
2.质量：发射机2.2kg，接收机2.2kg。
3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。
4.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
武汉华顶电力设备有限公司编制
局部放电是指电气设备在电压作用下绝缘结构内部的气隙、油膜或导体的边缘发生非贯穿性放电现象。
绕组连同套管的长时感应电压试验带局部放电测量（ACLD）：电压登记220KV及以上，在新安装时，必须进行现场局部放电试验。对于电压登记为110KV的变压器，当对绝缘有怀疑时，应进行局部放电试验。
局部放电测量程序：
①
试品预处理；
②
检查测试回路本身的局部放电水平；
③
测试回路的校准；
④
测定局部放电的起始电压和熄灭电压；
⑤测量规定试验电压下的局部放电量。
无预加电压的测量：从较低值逐渐增加到规定值，保持一定时间再测量局部放电量，然后降低电压 ，切断电源。
有预加电压的测量：试验电压从较低值逐渐增加，超过规定局部放电电压后升到预加电压，维持一定时间后再降低到试验电压值，维持规定时间，然后按给定的时间间隔测量局部放电电压。
三、《十八项 反措》中关于变压器油流带电测量和局部放电试验的要求
1.测量电压为1.5U/ 时，220KV及以上电压等级变压器的局部放电试验的放电量：自耦变压器中压端不大于200PC，高压端不大于100PC；其他变压器不大于100PC。
2.测量电压为1.5U/ 时，110KV电压等级变压器的局部放电试验放电量不大于100PC。
3.500KV变压器应分别在油泵全部停止和全部开启时（除备用油泵）进行局部放电试验。
4.应向制造厂索取主要材料和附件的工厂检验报告和生产厂家出厂试验报告；工厂试验时应将供货的套管安装在变压器上进行试验；所有
HDG6000地下金属管线探测仪量大从优HDG6000地下金属管线探测仪量大从优
5。认真执行交接试验规程。110KV及以上电压等级变压器在出厂和投产前，应用频响法测试绕组变形或做低电压短路阻抗测试，并保留原始记录。220KV及以上电压登记或120MVA及以上容量的变压器在小年安装时必须进行现场局部放电试验；110KV电压登记的变压器在新安装时，如有条件宜进行现场局部放电试验。220KV及以上电压登记变压器进行涉及变压器绝缘部件或线圈的大修后，应进行现场局部放电试验。
6.停运时间超过6个月的变压器在重新投入运行前，应该安预试规程要求进行有关试验。
