、产品概述
HDDL-V带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它是电缆施工及维护工作中*的检测仪器。
二、主要特点

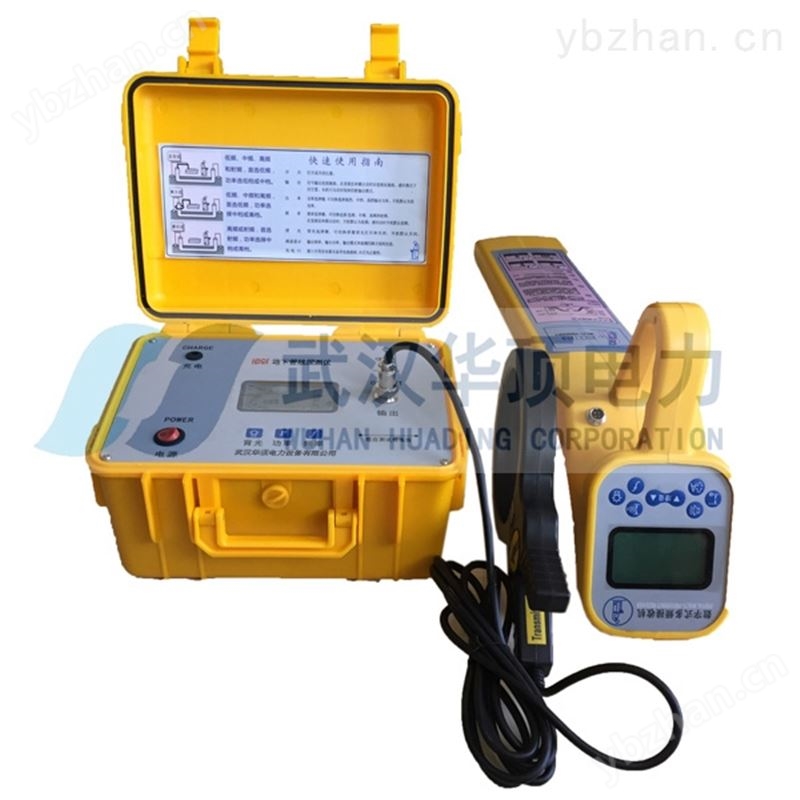

HDDL-V带电电缆识别仪由电缆识别发射机，电缆识别接收机、发射卡钳和接收卡钳及输出信号连接线组成。它具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰；判断准确、快速；保护电路可靠，不怕输出短路；大钳口ф125适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。极大的保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。
本仪器的特点是：
1、将带电识别和不带电识别功能合二为一，不仅适合停运电缆的识别与判断，而且也适合带点电缆的识别与判断，操作极其简单，使用非常方便。
2、HDDL-V带电电缆识别仪与常规的识别仪不同，采用了新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电缆上；接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的性将目标电缆从一大束电缆中识别出来。因此工作性能可靠，对超长电缆也能做到准确判别，是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。
三、原理简介

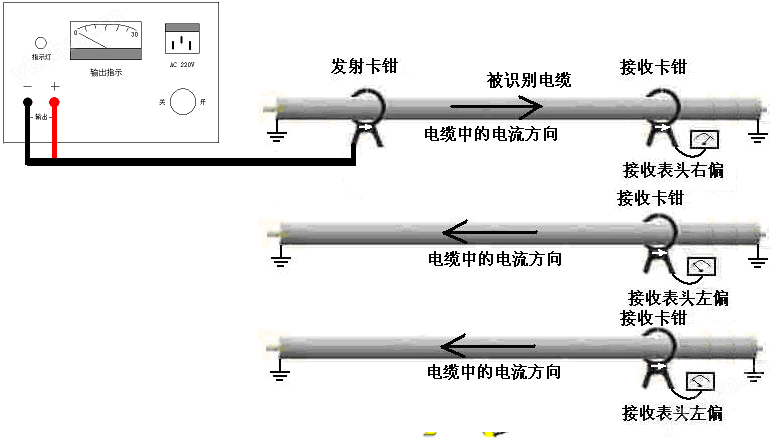

HDDL-V带电电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，接收机中的单片机对接收的信号经过硬件和软件的滤波后，再进行相位识别。将发射卡钳和接收卡钳的箭头指向电缆终端，当接收机卡钳钳住某根电缆，接收机电流表右偏，同时伴有声光指示。而钳住其它的电缆，电流表左偏，电流方向与被识别电缆的电流方向相反，没有声光指示。这就体现了被识别的目标电缆的性。很容易将被识别电缆从多根电缆中做出明确判别。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度*，识别的电缆不受被识别电缆长度的限制。
四.技术指标
测试钳口闭合时内径≥125mm
测试钳口打开时内径≥140mm
输出脉冲电流峰值≤50A
识别电缆长度≤15KM(接地必须可靠良好）
识别方式：以表针摆动方向或摆动幅度来判断
仪器重量：约6.8kg
仪器外形尺寸：300×300×180
更多产品详情请访问 武汉华顶电力设备有限公司
武汉华顶电力ꄲ 电缆故障检测设备ꄲ HDDL-V带电电缆识别仪
在强迫油循环的大型电力变压器中，由于变压器油流过绝缘纸及绝缘纸板的表面时，会发生油流带静电现象，简称油流带电。
影响油流带电的主要因素：
①
油流速度与温度的影响。
②
油流状态的影响。
③
励磁对油流带电的影响。
④
油泵对油流带电的影响。
⑤
油中电导率的影响。
⑥
固体纸绝缘材料表面状态的影响。
⑦
油的电导率的影响。
⑧
介质损耗因数的影响。
油流带电的抑制方法：降低油的平均流速是防止油流带电的有效措施，一般讲流速控制在0.5m/s以下，就可能避免因油流发生的放电。通常降低流速的方法是改造原有的冷却系统，采用低流速，大流量的工作方式。通常采用降低流速、换油、添油苯并三唑和改进变压器设计的方法。
二、局部放电
局部放电是指电气设备在电压作用下绝缘结构内部的气隙、油膜或导体的边缘发生非贯穿性放电现象。
绕组连同套管的长时感应电压试验带局部放电测量（ACLD）：电压登记220KV及以上，在新安装时，必须进行现场局部放电试验。对于电压登记为110KV的变压器，当对绝缘有怀疑时，应进行局部放电试验。
局部放电测量程序：
①
试品预处理；
②
检查测试回路本身的局部放电水平；
③
测试回路的校准；
④
测定局部放电的起始电压和熄灭电压；
⑤测量规定试验电压下的局部放电量。
无预加电压的测量：从较低值逐渐增加到规定值，保持一定时间再测量局部放电量，然后降低电压 ，切断电源。
有预加电压的测量：试验电压从较低值逐渐增加，超过规定局部放电电压后升到预加电压，维持一定时间后再降低到试验电压值，维持规定时间，然后按给定的时间间隔测量局部放电电压。
三、《十八项 反措》中关于变压器油流带电测量和局部放电试验的要求
1.测量电压为1.5U/ 时，220KV及以上电压等级变压器的局部放电试验的放电量：自耦变压器中压端不大于200PC，高压端不大于100PC；其他变压器不大于100PC。
2.测量电压为1.5U/ 时，110KV电压等级变压器的局部放电试验放电量不大于100PC。
3.500KV变压器应分别在油泵全部停止和全部开启时（除备用油泵）进行局部放电试验。
4.应向制造厂索取主要材料和附件的工厂检验报告和生产厂家出厂试验报告；工厂试验时应将供货的套管安装在变压器上进行试验；所有附件在出厂时均应按实际使用方式经过整体预装。
5。认真执行交接试验规程。110KV及以上电压等级变压器在出厂和投产前，应用频响法测试绕组变形或做低电压短路阻抗测试，并保留原始记录。220KV及以上电压登记或120MVA及以上容量的变压器在小年安装时必须进行现场局部放电试验；110KV电压登记的变压器在新安装时，如有条件宜进行现场局部放电试验。
HDDL-V带电电缆识别仪量大从优HDDL-V带电电缆识别仪量大从优
220KV及以上电压登记变压器进行涉及变压器绝缘部件或线圈的大修后，应进行现场局部放电试验。
6.停运时间超过6个月的变压器在重新投入运行前，应该安预试规程要求进行有关试验。
