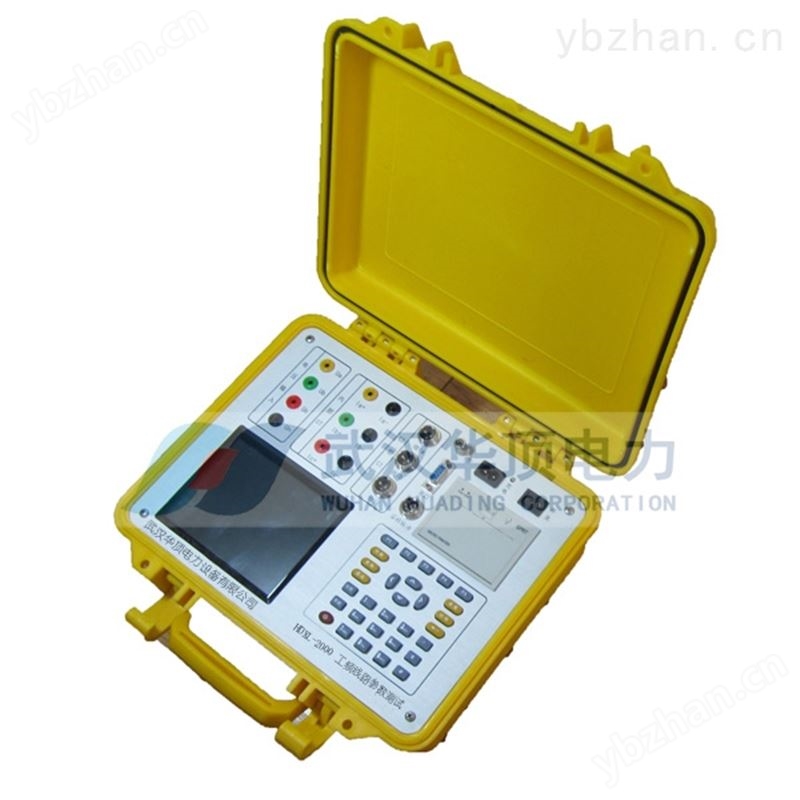

HDXL-2000输电线路工频参数测试仪是我公司开发、研制的专门用于输电线路工频参数测量的高精度仪器，对于各种电压等级的输电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,*可取代以往利用多表法测量线路参数的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级用户的理想产品。
一、功能特点
1、HDXL-2000输电线路工频参数测试仪可测量各种类型输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2、允许外接电压互感器和电流互感器进行扩展量程测量。
3、电压、电流测量回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏；电流可直通100A电流测试。
4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。
5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（打印机为选配件）。
6、为配高压测量车的用户保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。
二、技术指标
1、输入特性
电压测量范围：0~750V 宽量限，一档可保证精度。
电流测量范围：0~100A，内部全部自动切换量程。
2、准确度
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02Φ<0.1）
阻抗、容抗、感抗：0.5%
电阻、电容、电感、电导、电纳：0.5%
3、工作温度：－10℃~ +40℃
4、工作电源：交流85V~265V
5、绝缘： ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、体积：42cm×35cm×14cm
7、重量：3Kg
更多产品详情请访问武汉华顶电力设备有限公司
武汉华顶电力ꄲ 电缆故障检测设备ꄲ HDXL-2000输电线路工频参数测试仪
流带电的抑制方法：降低油的平均流速是防止油流带电的有效措施，一般讲流速控制在0.5m/s以下，就可能避免因油流发生的放电。通常降低流速的方法是改造原有的冷却系统，采用低流速，大流量的工作方式。通常采用降低流速、换油、添油苯并三唑和改进变压器设计的方法。
二、局部放电
局部放电是指电气设备在电压作用下绝缘结构内部的气隙、油膜或导体的边缘发生非贯穿性放电现象。
绕组连同套管的长时感应电压试验带局部放电测量（ACLD）：电压登记220KV及以上，在新安装时，必须进行现场局部放电试验。对于电压登记为110KV的变压器，当对绝缘有怀疑时，应进行局部放电试验。
局部放电测量程序：①
试品预处理；
②
检查测试回路本身的局部放电水平；
③
测试回路的校准；
④
测定局部放电的起始电压和熄灭电压；
⑤测量规定试验电压下的局部放电量。
无预加电压的测量：从较低值逐渐增加到规定值，保持一定时间再测量局部放电量，然后降低电压 ，切断电源。
有预加电压的测量：试验电压从较低值逐渐增加，超过规定局部放电电压后升到预加电压，维持一定时间后再降低到试验电压值，维持规定时间，然后按给定的时间间隔测量局部放电电压。
三、《十八项 反措》中关于变压器油流带电测量和局部放电试验的要求
1.测量电压为1.5U/ 时，220KV及以上电压等级变压器的局部放电试验的放电量：自耦变压器中压端不大于200PC，高压端不大于100PC；其他变压器不大于100PC。
2.测量电压为1.5U/ 时，110KV电压等级变压器的局部放电试验放电量不大于100PC。
3.500KV变压器应分别在油泵全部停止和全部开启时（除备用油泵）进行局部放电试验。
4.应向制造厂索取主要材料和附件的工厂检验报告和生产厂家出厂试验报告；工厂试验时应将供货的套管安装在变压器上进行试验；所有附件在出厂时均应按实际使用方式经过整体预装。
5。认真执行交接试验规程。110KV及
HDXL-2000输电线路工频参数测试仪量大从优HDXL-2000输电线路工频参数测试仪量大从优
以上电压等级变压器在出厂和投产前，应用频响法测试绕组变形或做低电压短路阻抗测试，并保留原始记录。220KV及以上电压登记或120MVA及以上容量的变压器在小年安装时必须进行现场局部放电试验；110KV电压登记的变压器在新安装时，如有条件宜进行现场局部放电试验。220KV及以上电压登记变压器进行涉及变压器绝缘部件或线圈的大修后，应进行现场局部放电试验。
6.停运时间超过6个月的变压器在重新投入运行前，应该安预试规程要求进行有关试验。
