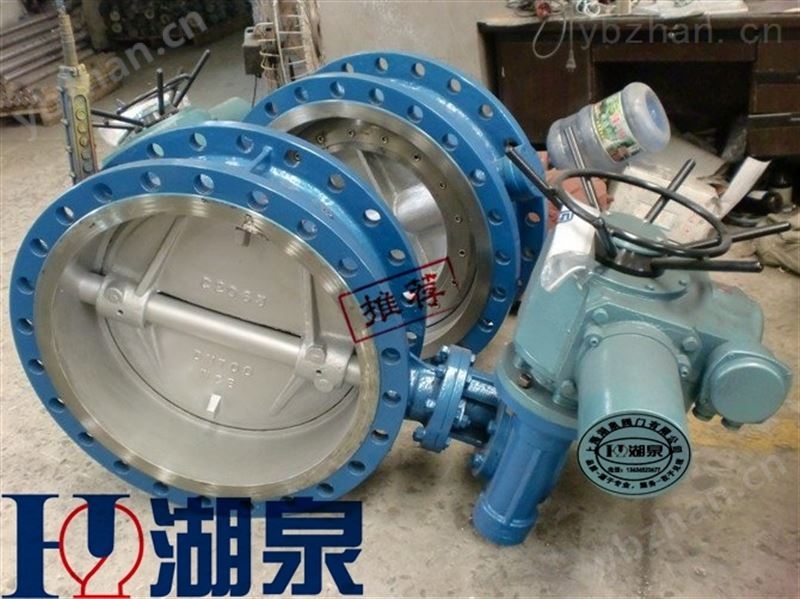

法兰电动铸钢型蝶阀

一、法兰电动铸钢型蝶阀 概述：

铸钢法兰电动蝶阀 采用三偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的Z佳装置。选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，工作温度可达600℃。

二、 法兰电动铸钢型蝶阀 产品特点：

1、蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、蝶阀结构*，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

三、主要性能参数：

1、阀体 阀体形式 直通铸造阀 公称通径 DN50～1200mm 公称压力 PN1.0、1.6、2.5MPa 法兰标准 GB/T9113、 JB/T79、HG20594及其他标准 连接形式 法兰式、对夹式 阀盖形式 一体式 压盖型式 压板压紧式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

2、阀内件 阀芯形式 "蝶"型垂直板式 流量特性 近似等百分比 阀芯材料 铸钢、不锈钢（CF8、CF8M、CF3、CF3M）

3、执行器 执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构 主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC 防护等级：相当IP65（或IP67）、隔爆标志：ExdⅡBT4、手操功能：手柄 环境温度：-25～+70℃、环境湿度：≤95%

四、主要技术参数：
