一、

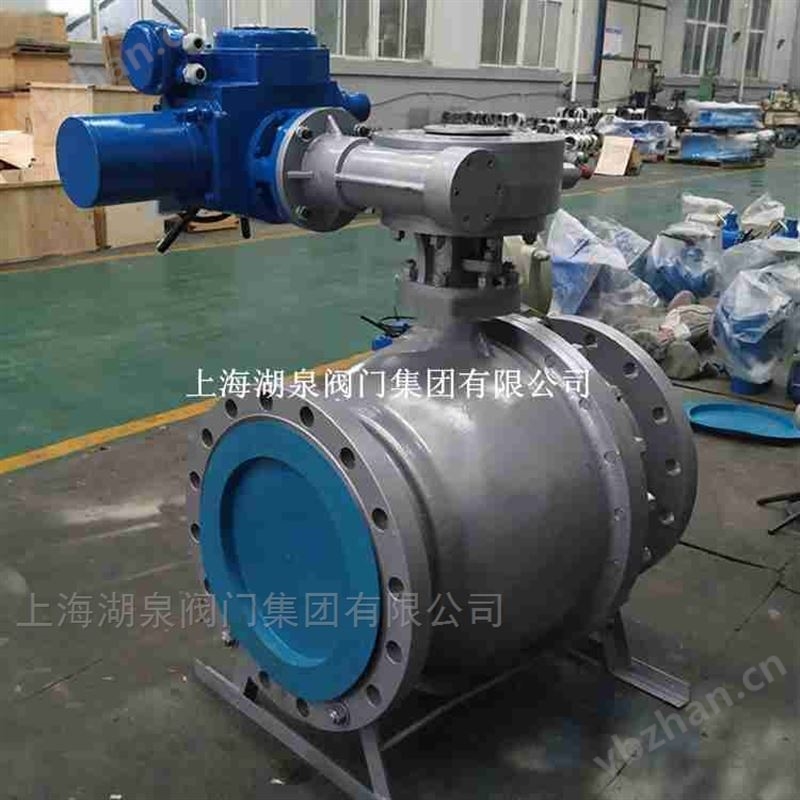

电动调节防爆法兰球阀
概述：
电动法兰调节防爆球阀 执行器采用一体化设计，通电时，离合器自动复位。流向可任。应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆球阀WCB具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。止阀比较、球阀体积小、重量轻，便于管道安装。
二、 电动调节防爆法兰球阀 特点：
1、主要结构由防爆电动执行器和阀门连接，电压AC220V或AC380V，适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度，实现对压力、流量、温度、液位等参数的调节。
2、我公司引进欧洲技术开发生产的浮动球阀，是所有阀类中流阻小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
3、双向密封，密封性能好。阀座采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计。
4、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
三、工作原理：
开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的Z后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到*密封。
四、?技术参数：
|
公称通径DN(mm) |
DN15～DN250 |
|
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
