热电阻、热电偶一体化温度变送器
JLSBW系列热电偶、热电阻温度变送器DDZ-S系列仪表中的现场安装式温度变送单元,将其直接安装在热电偶、热电阻的接线盒内与之组成一体化结构,即形成热电偶、热电阻一体化温度变送器。它采用二线制传送方式（电源输入与信号输出为二根公用导线）,输出与被测温度成线性的4-20mA电流信号。
热电阻、热电偶一体化温度变送器
概述
JLSBW系列热电偶、热电阻温度变送器DDZ-S系列仪表中的现场安装式温度变送单元,将其直接安装在热电偶、热电阻的接线盒内与之组成一体化结构,即形成热电偶、热电阻一体化温度变送器。它采用二线制传送方式(电源输入与信号输出为二根公用导线),输出与被测温度成线性的4-20mA电流信号。可与各种电动位表,智能数显仪表及计算机控制系统配套使用。安装固定方式与普通装配式、铠装式热电阻、热电偶相同。使用铠装内芯,耐压、抗震、稳定,使用二节式联接方式,可不拆卸设备上套管快速更换测温元件。带现场显示的一体温度变送器,除实现远距离传输外,可方便的进行现场监视本产品可广泛应用于石油、化工、纺织、治金、机电、电力、航空、食品加工、医学工程等工业生产和科研领域
特点:
★先进的非线性校正电路,输出信号与被测温度成线性关系
★具有高精度冷端补偿电路,漂移自校系统在整个工作温度范围内保证测量精度
★*的抗干扰电路设计,保证变送器在受到各种干扰下能安全可靠地工作
★采用环氧材后封装,耐腐蚀,抗震,可靠
★二线制导线传输,可省去昂贵的补偿导线费用
主要技术指标
★输人信号:热电偶B、S,K、E、T型热电阻P100、Cu50
★输出信号:与量程范围内温度成线性的4-20mADC电流倍号,二线制传输
★基本误差:温度传感器与变送器误差之和(见下表)
★电源:仪表标准供电电压为直流24V,允差为土10o
★负载电阻:额定负载电阻2500(极限负我电阻0-6000)
★工作环境:温度-25~80℃,温度

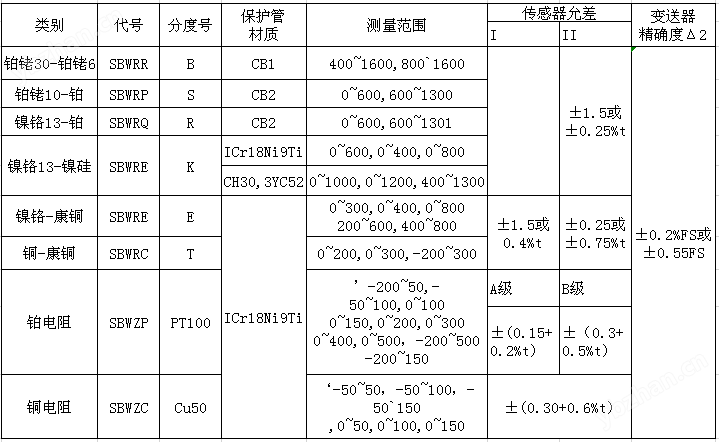

类别及参数

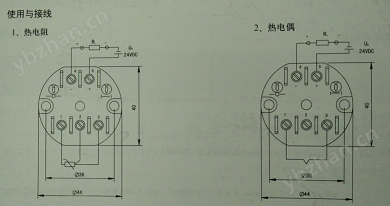

适用于接线
订货须知
★传感器分度号,測量范围,总长度L及插入深度。
★是否现场显示,是否隔爆,接线盒型式
★用两节式还是常规型。
★安装孔内径,固定形式及规格(公制,英制)
★传感器内芯是普通装配式还是铠装式。
★根据测量范围、介质情况选择保护材质、外径。测量端结构有无特殊要求,如:缩径、防腐、耐磨,耐震等
★在确定以上条件情况下,根据本系列产品型号命名进行选型,不详之处,请参阅样本其它相应系列确?
具体内容详见; 热电阻、热电偶一体化温度变送器
