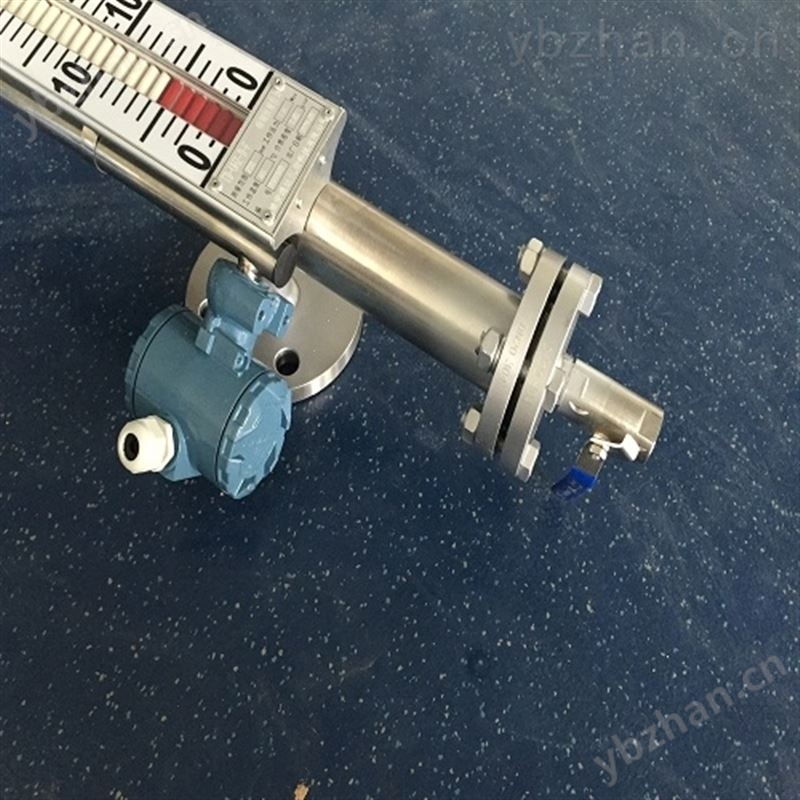

TD-UHZ-C磁翻板液位计侧装式 ，能就地显示各种液体的工作情况和液位高
度。配上液位变送器就能远距离传送液面的位置信号，通过 1 定的电 气装置达到自动控制和测量液位的目的。 液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔 离密闭结构尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从 而使原复杂环境的液位检测手段变得简单和可靠和可靠安全。 液位计具有就地显示的直读式特性，不需多组液位计组合，可以
单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观 等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变 送从而提高其传输精度。

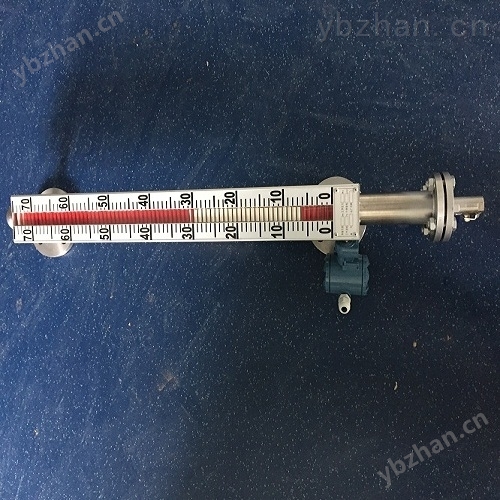

TD-UHZ-C磁翻板液位计侧装式
工作原理
液位计是利用其内部的磁性浮子随液位变化产生的磁位移，使得
液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降
时，由红色转为白色，红色始终表示液位的高低。
主要技术参数
1 、测量范围： 0 — 6000mm
2 、测量精度：± 10mm
3 、介质密度：≥ 0.5g/cm 3
4 、工作压力： 1.0 1.6 2.5MPa （其他特殊要求可订制）
5 、工作温度： - 40 ~ 350 ℃（订货时需注明温度范围）
6 、介质粘度：≤ 0.4Pa.s( 对粘度大或低温易结晶介质要选用夹套型 )
7 、测量界位比重差： 0.15g/cm 3
8 、本厂出厂连接法兰尺寸： DN20 PN2.5( 公管制 ) 连接法兰采用化工部 1998 年发布的 H(120592 — 20635 — 97 法兰标准 ． 若采用其他法兰标准 请用户在订货时注明 ．
法兰连接孔分布形状：正方形 ．
选用须知
l 、防腐型公称压力：≤ 1.0MPa
2 、液位计有 1 定盲区，故在读数液位高度进应加上盲区补偿值 ( 本 厂液位计出厂时，标尺刻度零位己迁移到实际值 )
3 、液位计测量范围不超过 5 米，否则影响液位计的稳定可靠、牢 等。
4 、安装连接法兰，本液位计出厂的常用突面尺寸参考 (HG21592 — 97) 制造。
