产品简介：
* PROFIBUS Tester 5网络测试分析仪是一款支持PROFIBUS诊断以及检修的工具。
产品介绍：
总览
1.测试PROFIBUS线缆，信号和数据，一体化的手持式测试仪
在一个简单的手持式诊断工具里结合了PROFIBUS信号测试器，示波器，协议分析器，主站仿真器和线缆测试器功能
包括独立工作模式附加扩展的基于PC的诊断
适用于PROFIBUS安装，设置，调试，文档，接受测试，网络优化，预测性维护，检修以及实验室测试
对于新手以及PROFIBUS专家很理想
2.高机动性PROFIBUS测试仪及时没有笔记本也可以测试
电池供电的操作模式，在不插电的情况下测试可降低接地回路风险

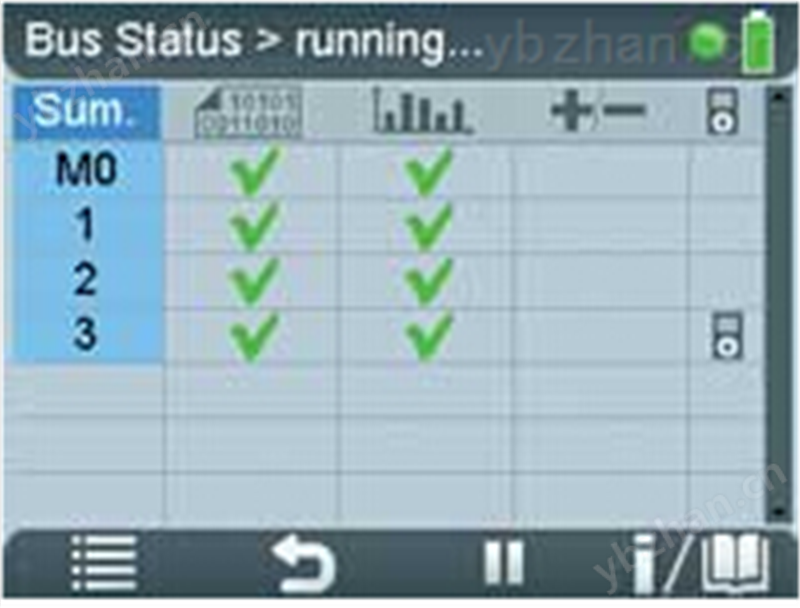

图形显示提供简单易懂的测试结果展示
PROFIBUS Tester 5内置了全面的网络测试，而不需要一个笔记本电脑
3.分析软件中加强的诊断功能
许多附加的功能用于执行，分析和管理PROFIBUS测试（趋势，拓扑浏览，主站仿真，示波器，帧分析）
只要按一下底部按钮即可实现快速和用户控制的关于简单网络状态评估的测试
生成描述了PROFIBUS安装真实状况的测试报告
应用领域：

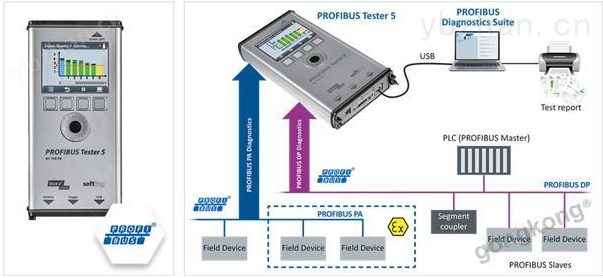

PROFIBUS 诊断工具 是一款功能强大的DP总线诊断和故障排除工具，用于PROFIBUS线缆测试、物理链路层信号质量检测和协议层通信分析。PB-T5内置充电电池，单机模式下可以图形化显示信号质量柱状图，快速查看检测结果。存储在PB-T5中的检测结果可导入到PC软件中用于更详细分析。 在不影响PROFIBUS正常运行的情况下，PROFIBUS- 诊断工具 对DP段内所有主从站的物理层和协议层同时进行完整检测，从而分析网络状况并定位故障源。它能准确检测出瞬时干扰和早期错误隐患，比如线缆老化、电阻丢失、接头松动等，可实现预防性维护，有效避免非计划性停机。 与上一代相比，PB-T5的单机检测功能更强大，同时还增加了线缆测试功能。
功能：
1. 波特率自动扫描，站点自动检测
2. PROFIBUS DP段所有主从站的电气信号质量，并以直观地柱状图显示
3. 安装、调试和维护时的可靠工具
4. 检测时无电磁干扰产生
5. 主站仿真、拓朴扫描
6. 内置示波器
7. 定位PROFIBUS线缆中的错误、扫描RS-485接口驱动的损坏和其它电气错误
8. PROFIBUS DP网络和设备的协议分析
9. 实时清单 (总线上所有在线设备的列表)并以树形排列显示
10. 全面地在线分析PROFIBUS DP网络中的所有关键参数 (包括主站和从站)
11. 解析诊断报文、参数化报文、配置报文
12. 矩阵形式记录重发报文、诊断报文次数
13. 解码DP-V0、DP-V1、DP-V2报文
14. 不同颜色记录全部报文，并可过滤记录或过滤显示
15. 直观地用户界面，红绿灯实时显示物理层和协议层状态
新增线缆测试功能：
线缆测试功能可全面检查
PROFIBUS DP电缆，包括检测电缆长度、扫描不必要的反射、终端电阻以及多余的电阻验证。一旦有错误发生，屏幕上会显示错误描述以及距离指示，以便于进一步的故障排除。
可测试长度范围：5~1500米
增强型单机模式检测功能
可脱离PC机独立检测 ； 内置锂电池 ； 长可运行5小时 ； 彩色图形化显示检测结果 ； 可存储3组网络的检测结果，网络名称可自定义 ； 每组可存储5个DP段的快速检测和*检测结果 ； 可记录长达99小的*检测；检测结果可导出到PC机用于深入分析
系统要求：
Windows XP, Windows 7 /8 (32+64bit) ； 1GB及以上内存 ； 2GHz及以上CPU ； 1024×768及以上分辨率
； USB 2.0
交货范围
PROFIBUS 仪表 硬件 ； 内置可充电锂电 池； 美标和欧标24V交直流电源适配器 ； DP标准连接器BC-600-PB-CB-DSUB-2 ； USB连接线(3米) ； CD应用软件和用户手册 ； 的铝制手提箱
