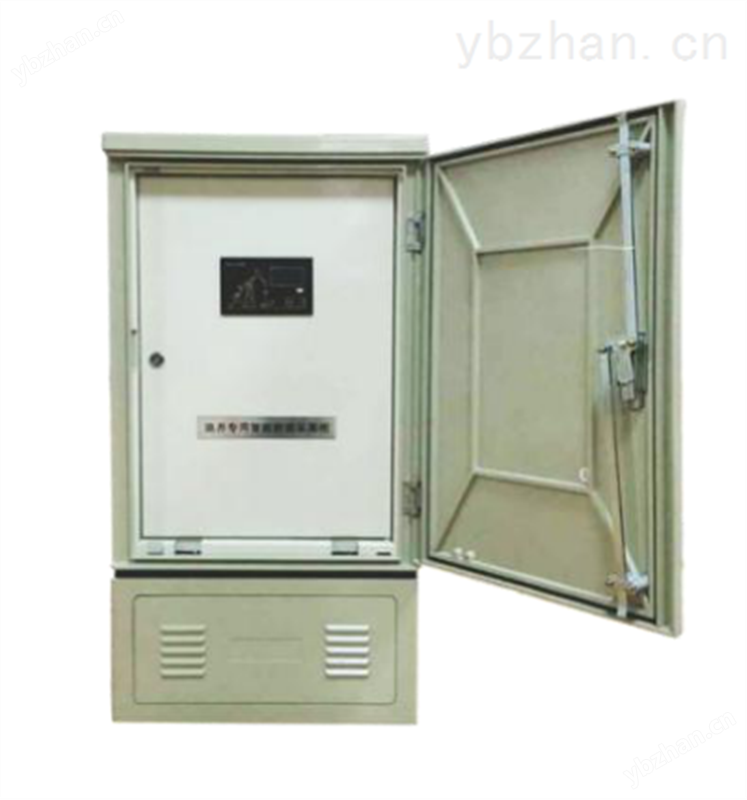

MS6300 型油井数据采集控制集成终端

概述
MS6300 型油井数据采集控制集成终端是专门针对油井现场环境特
点而精心设计的一款集供电、显示、告警、采集为一体的一体化智
能监控机箱。它包括电参采集终端（用户可选）、Saturn 300型油井远程
测控终端(含 Saturn 300 显示终端)、工业网络交换机、AC-DC 开关电源
（24VDC）、接线端子、控制开关及插排。可采集井口压力、电参（可
选）、上下行峰值电流、载荷等传感器数据并能智能分析、集中显示、
告警处理以及历史记录查询与导出，通过网络传输至中控室达到*
的实时监控。
MS6300型油井数据采集控制集成终端全电气隔离的物理接口，工业级的环境适应能力，嵌入式平台灵活的应用定制，现场在线签到、集成无线收发模块，规范化的布局、布线，天线内置、高低压分
层结构，电信级防破坏防水设计，双层门以及三向防撬锁结构使其具有性能可靠、功能全面、应用灵活、实施便捷、操作安全、维护性高、防水防盗、成本低廉、性价比高等优点，加之我们可根据用户的实际需求进行量身定制、系统集成、开发和应用。*满足了油田数据采集及远程监控领域的不同需求。

产品特点
 宽温工作，工业级标准能适应各种恶劣环境；
 采用高性能的 Cortex-A8 超高处理器、扩展性*；
 箱体采用高强度 SMC 聚脂材料，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及
适应恶劣的工作环境；
 箱体采用双层门设计，全正面单开门操作；
 箱门采用防盗门锁形，安全可靠，具有良好的防破坏功能；
 具备大容量空间存储：128M 内存空间，256M 数据存储空间；
 模块化布局、屏蔽式布线、强弱电分区设计；
 分体式结构设计使得 Saturn300 型油井远程测控终端不接 OLED 屏幕，也能灵活单独使用；
 集供电模块、Saturn300 型油井远程测控终端(含 Saturn 300 显示面板)、工业网络交换机为一
体，配套压力传感器、温度传感器、电量模块（可选）、示功仪等多种现场仪表可实现电机运
行参数采集（可选）、上下行峰值电流、井口压力、油温等井口现场参数监控；
 支持有线传感器和无线变送器，传感器一次配置，即插即用；
 提供油井现场在线签到功能，方便油田管理；

 提供强大的 WEB 服务平台，方便用户配置、查看、导入、导出数据；
 提供硬件一键恢复功能，保证系统故障恢复；
 系统维护方便，数字化改造升级，无需更换硬件设备，更新应用软件即可
技术参数
 箱体尺寸(含底座):1030*550*310mm；
 高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)；
 箱体高压防护接地与箱体间耐压≥3000V(DC)/1min，不击穿，无飞弧；
 箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N；
 箱体的密封防护等级：达到 GB4208 标准中 IP65 级；
 阻燃性能：达到 GB4609/FV-0 级；
 密封性能：达到 GB4208/IP53 要求；
 负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N；
 ETHERNET 通信接口电气隔离：1.5kV；
 4 路 DO 端口继电器触点容量：AC250V@3A DC24V @3A；
 4 路 DI 端口标准输入电流：12mA DC @24V DC；
 8 路 AI 端口 ADC 精度：16 位，接口保护：5V/60mA；
 128M 内存空间，256M 数据存储空间；
 RS485 串口：15kV ESD 保护；
使用环境
 工作温度：机箱（-40℃～60℃ ），Saturn300 油井远程测控终端（-40℃～70℃）；
 相对湿度：≤95% （+40℃时）；
 大气压力：70～106Kpa ；
 贮运温度：机箱（-40℃～60℃ ），Saturn300 油井远程测控终端（-40℃～80℃）；
 防潮防雨防尘防盗符合 YD/T988 标准；
基本参数
产品外形结构及安装

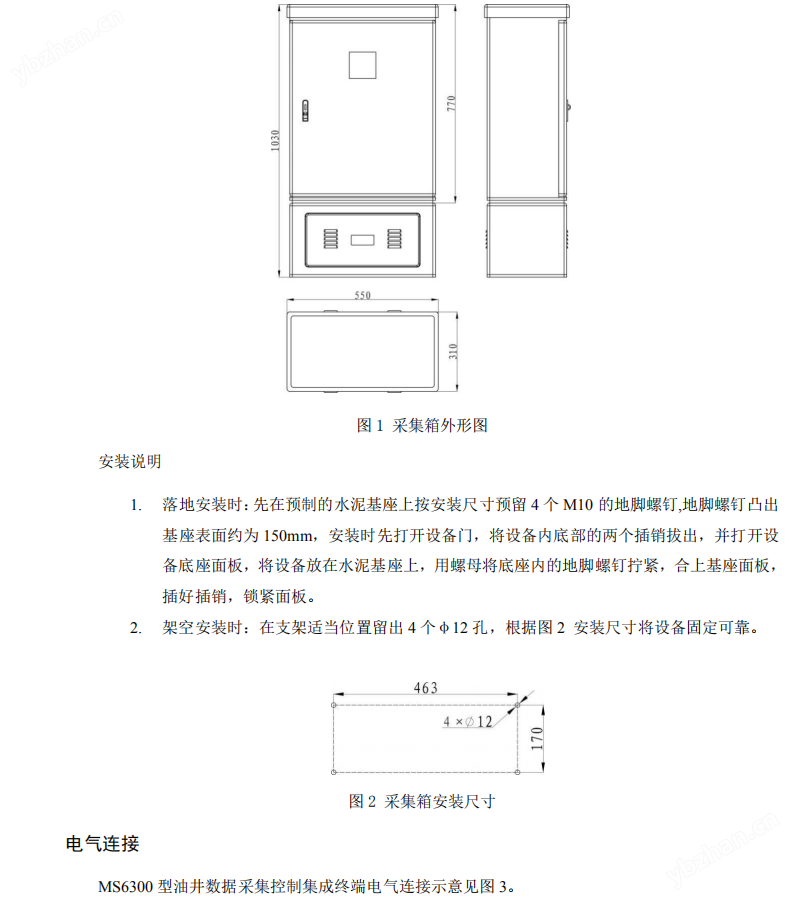

产品外形如图 1 所示。

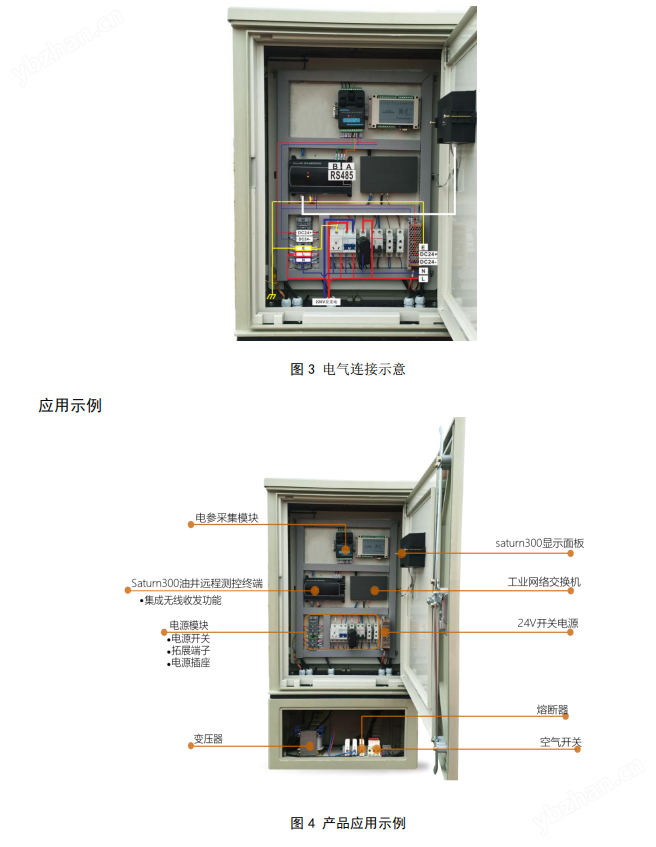

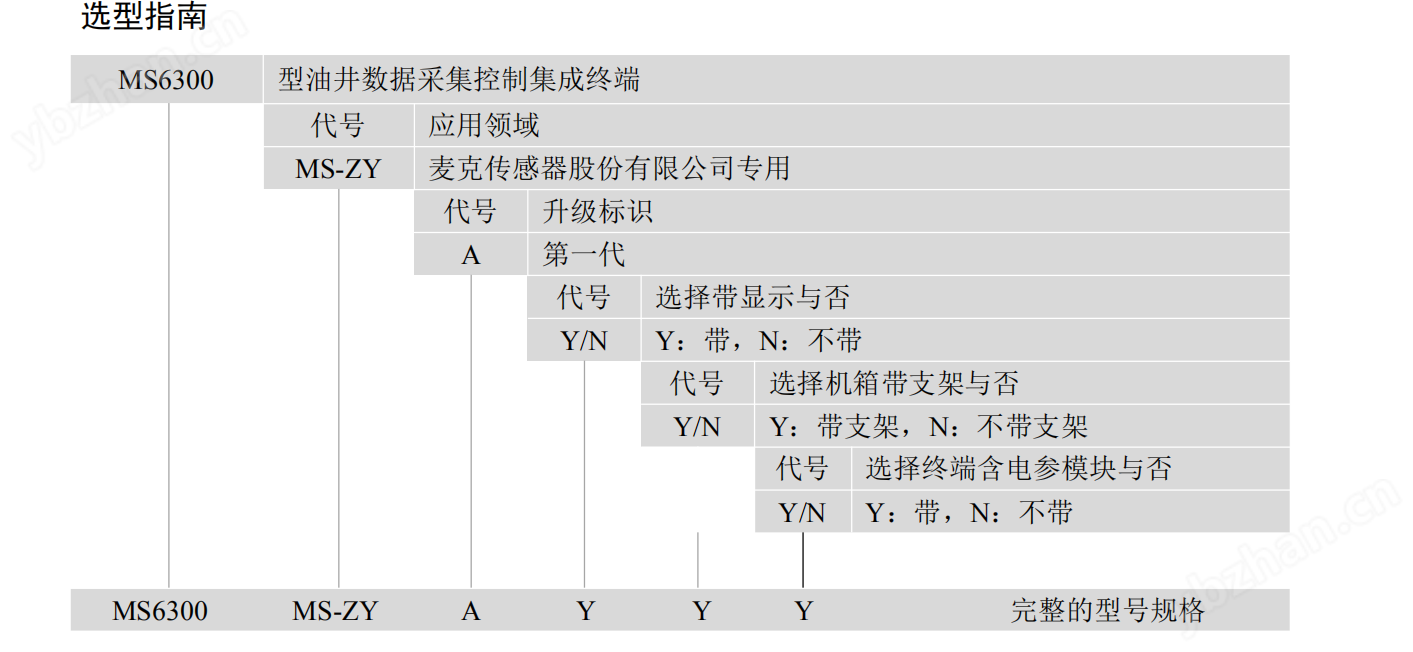

选型提示
a. 为提高产品可靠性，建议用户在现场加装防雷击保护装置，并确保产品可靠接地。
b. 特殊要求，敬请与本公司商洽，并在订单中注明。

对 MS6300型油井数据采集控制集成终端机柜的

日常维护和检修
a. 检查电柜周围环境，利用温度计，湿度计，记录仪检查周围温度-10°C~50°C，周围湿度下是否冻结。
b. 检查全部装置是否有异常振动，异常声音。
c. 检查电源电压主回路电压是否正常。
d. 检查端子排是否损伤，导体是否歪斜，导线外层是否破损。

•
