三相多功能电量采集模块 DAM-3504T
主要指标
三相多功能交流电量采集模块
电压量程：400V（可定制）
电流量程：5A（可定制）
精度：±0.2%
主要指标 三相多功能电量采集模块 DAM-3504T
三相多功能交流电量采集模块
电压量程：400V（可定制）
电流量程：5A（可定制）
精度：±0.2%
输出参数：电压、 电流、 有功功率、 无功功率、 视在功率、功率因数、总电度、
正向有功电度、 正向无功电度、 输入频率、湿度（仅 T 模块支持）、
温度（仅 T 模块支持） 三相多功能电量采集模块 DAM-3504T
内置看门狗
隔离电压：2500VRMS(浪涌保护电压)
带 1 路 DI、2 路 DO
DI ：TTL 电平
DO ：集电极开路
板载内置电流互感器
板载温湿度传感器（仅 T模块支持）
电源：未处理+10～+30VDC
功耗：0.75W @ 24VDC
采集信号为电网标准交流信号，频率 65Hz
操作温度：-10℃～＋70℃
存储温度：-20℃～＋85℃
DAM-3504 （T）模块不适合于 PLC、组态软件系统
DAM-3504A （T）模块内部寄存器排列和 DAM-3504（T）模块不同，更适合于 PLC、
组态软件系统。其它参数和不带 A 的模块相同
信号接线图
电压信号连接方法：
电流信号连接方法：
TTL 信号输入：
集电极开路输出：
代码配置表
波特率配置代码表

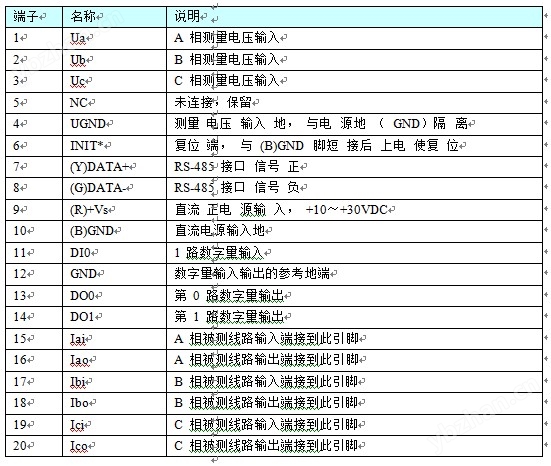

端子定义表
