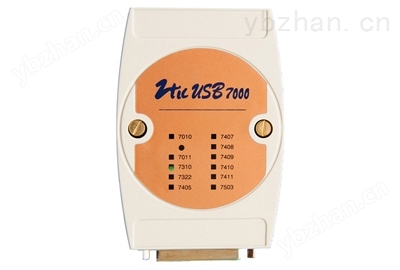

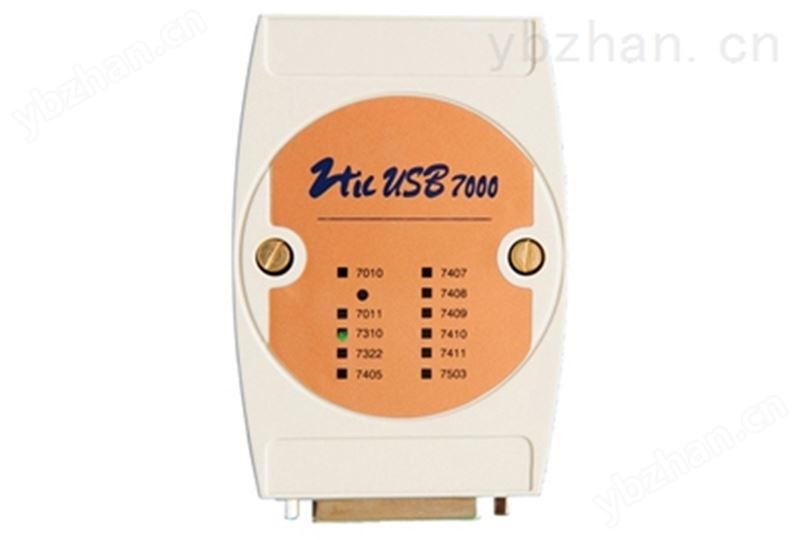

光隔离脉冲计数测频模块USB-7503
为方便我公司原有用户对产品的升级换代，开关量输入输出模块的输入输出插座引线定义与PC-6503、PCI-8503几乎*一样。
1.概述：
光隔离脉冲计数测频模块USB-7503
USB7503光隔离脉冲计数测频模块适用于提供了USB 接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。在硬件的安装上非常简单，使用时只需将USB7503的USB接口插入计算机内任何一个USB接口插座中，信号电缆从模块提供的接口直接接入。为方便我公司原有用户对产品的升级换代，开关量输入输出模块的输入输出插座引线定义与PC-6503、PCI-8503几乎*一样。
本光隔离脉冲计数测频模块可广泛应用于工业过程控制系统中以完成光隔离型多通道外部事件的计数、测频等多项功能。本模块具有适用范围广、功能强、性能价格比高的特点。卡上所有的输入输出通道均加有光电隔离电路，以实现与被测对象和现场环境的电气隔离，使本卡具有较强的抗*力和自我保护能力。
本模块还提供了TTL电平的8路开关量输入和8路开关量输出信号通道，这些信号通道由模块的20芯扁平电缆插座提供给用户。
2.主要技术指标：
光隔离脉冲计数测频模块USB-7503
2.1 USB指标
2.1.1 处理器芯片： AN2131QC
2.1.2 通讯方式： USB接口
2.1.3 通讯距离： 小于5米
2.1.4 通讯协议： USB1.1
2.1.5通讯大速率：1M Byte / 秒 ，即 8M bps的波特率
2.2 计数测频部分：
2.2.1 输入通道数：6路共地（共阴）输入方式(2片8254)。
2.2.2 输出通道数：6路集电极开路输出方式。
2.2.3 工作模式：事件计数/定时（板上有1M时钟）、频率测量、频率输出等。
2.2.4 计数器字长：16位。
2.2.5 计数范围：0～65535 (任一通道)。
2.2.6 计数频率：≤25KHz (50%占空比)。
2.2.7 输入信号电平范围：5V～48V。
2.2.8 大输出驱动电流：≤50mA，可直接驱动小型继电器。
2.3 开关量部分
2.3.1 输入路数：8路TTL电平
2.3.2 输出路数：8路TTL电平
2.4 电源功耗：＋5V(±10％) ≤500mA
2.5 环境要求：工作温度： 10℃～40℃
相对湿度： 40％～80％
存贮温度： -55℃～＋85℃
3.工作原理及操作说明：
3.1计数定时部分：
USB7503光隔离脉冲计数测频模块主要由2个相同的光电隔离脉冲计数电路和接口控制逻辑电路组成。每个光隔离脉冲计数计数电路由一片8254可编程计数／定时器、输入输出光电隔离电路及输入信号去抖电路组成。
3.1.1 脉冲计数功能的使用与管理：
本模块采用 8254 可编程计数／定时器芯片完成对外部脉冲信号的各种处理。8254芯片内部具有三个独立的16位计数器，它可用程序设置成多种工作方式，按十进制计数或二进制计数，计数速率可达10MHz（不含光隔电路部分）。8254 能用于多种应用场合，例如外部事件计数器、可编程方波频率发生器、分频器、实时时钟以及程控单脉冲发生器等。
