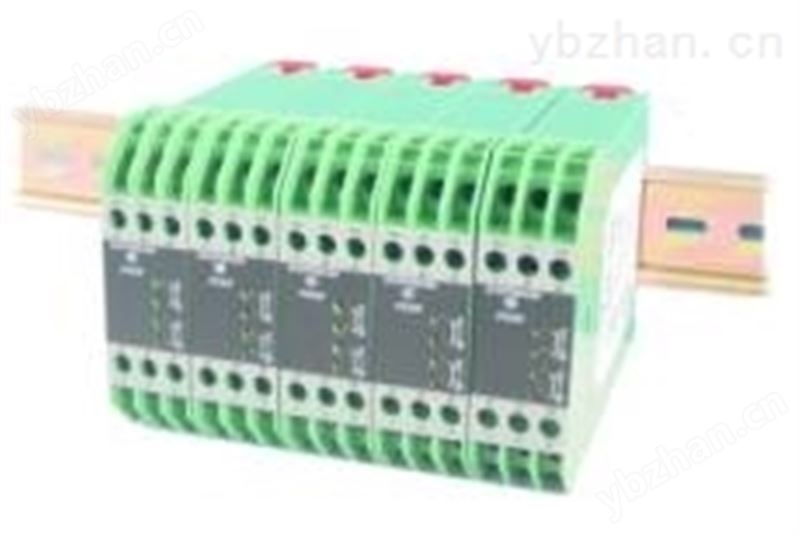

SWP8000系列导轨式信号隔离器

产品说明: SWP8000系列导轨式信号隔离器
概述 SWP8000系列导轨式信号隔离器

该系列模块特点是小型化并采用通用的DIN导轨安装标准，具有*的性能价格比，采用*的SMD工艺，工作十分可靠和稳定，是智能调节器和DCS系统理想的配套单元。
一般技术条件

精度 ±0.2%F.S 绝缘强度 输入、输出和电源之间，AC1500V/1分钟
线性 ±0.1%F.S 绝缘电阻 输入、输出和电源之间，100MΩ（DC500V）
负载电阻 250~750Ω 消耗功利 1.5W（一路）
温度系数 ＜100ppm/℃ 电源 DC24V±10%
响应时间 ＜0.1S（0-9%） 工作温度 0-40℃ ＜95%RH


型号及规格

名称 规格及型号 输入信号 输出信号 功能
配电器（单通道） SWP-8047 4~20mADC 4~20mADC或1~5VDC 它向两线制变送器提供配电电源，并将变送器的信号隔离转换为输出
配电器（双通道） SWP-8036 4~20mADC 4~20mADC或1~5VDC
配电器（一进二出） SWP-8035 4~20mADC 4~20mADC或1~5VDC
配电器/隔离器 SWP-8039 4~20mADC 4~20mADC或1~5VDC
隔离器（单通道） SWP-8067 4~20mADC 4~20mADC或1~5VDC 输入、输出信号隔离转换
隔离器（双通道） SWP-8038 4~20mADC 4~20mADC或1~5VDC
隔离器（一进二出） SWP-8034 4~20mADC 4~20mADC或1~5VDC
隔离器（单通道） SWP-8068 1~5VDC 4~20mADC或1~5VDC
隔离器（双通道） SWP-8069 1~5VDC 4~20mADC或1~5VDC
仪表内部输出端可转换1~5VDC/4~20mADC
工作原理
SWP8000系列配电器是一种小型化卡装式仪表，主要功能是通过直流转换器为现场安装的两线制变送器提供一个隔离的电源，同时又将两线制变送器输送来的4～20mA DC信号转换成与之隔离的1～5VDC/4～20mA直流信号，供给指示、记录仪、模拟调节器、DCS系统，广泛用于工业生产过程检测与控制系统。因此本配电器是构成非防爆自动控制系统*的仪表品种。
SWP8000系列隔离器是一种小型化卡装式仪表，主要功能是将4~20mADC或1~5VDC信号转换成相互隔离的4~20mADC或1~5VDC输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等，并组成各种各样自动监视、控制系统。因此本隔离器是构成非防爆自动控制系统*的仪表品种。
特点
输入、电源、输出三者间相互隔离。
输入过流保护
动态响应时间小于0.1S
接线示意图
