电流电压信号隔离器，◆电气参数
标准精度： ±0.2％
温度系数： ±0.015％/℃
响应时间： 0.5s 以下（0→90％）
绝缘电阻： ≥100MΩ（输入-输出-电源间） 隔离强度： 输入-输出-电源-地面间
DC 1500V 1 分钟 （直流电源） AC1500V 1 分钟 （交流电源）
允许负载电阻：电流输出： 550Ω以下
电压输出： ≥10KΩ 使用湿度范围： 0～90％RH（无冷凝
电流电压信号隔离器
◆ 电气参数
标准精度： ±0.2％
温度系数： ±0.015％/℃
响应时间： 0.5s 以下（0→90％）
绝缘电阻： ≥100MΩ（输入-输出-电源间） 隔离强度： 输入-输出-电源-地面间
DC 1500V 1 分钟 （直流电源 ） AC1500V 1 分钟 （交流电源 ）
允许负载电阻：电流输出： 550Ω以下
电压输出： ≥10KΩ 使用湿度范围： 0～90％RH（无冷凝
电流电压信号隔离器
产品概述

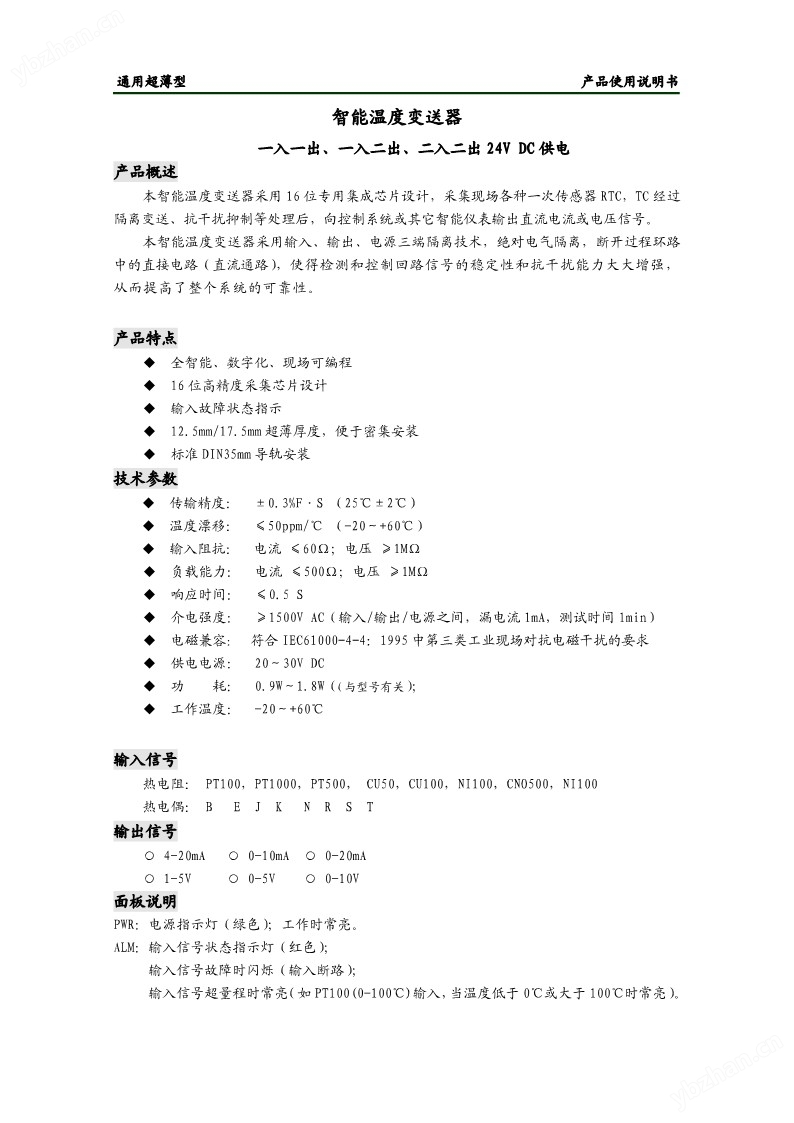

智能温度变送器
一入一出、一入二出、二入二出 24V DC 供电
本智能温度变送器采用 16 位专用集成芯片设计，采集现场各种一次传感器 RTC，TC 经过隔离变送、抗干扰抑制等处理后，向控制系统或其它智能仪表输出直流电流或电压信号。
本智能温度变送器采用输入、输出、电源三端隔离技术，绝对电气隔离，断开过程环路 中的直接电路（ 直流通路 ） ，使得检测和控制回路信号的稳定性和抗干扰能力大大增强， 从而提高了整个系统的可靠性。
产品特点
◆ 全智能、数字化、现场可编程
◆ 16 位高精度采集芯片设计
◆ 输入故障状态指示
◆ 12.5mm/17.5mm 超薄厚度，便于密集安装
◆ 标准 DIN35mm 导轨安装
技术参数
◆
传输精度：
±0.3
F·S （25℃±2℃）
◆ 温度漂移： ≤50ppm/℃ （-20～+60℃）
◆ 输入阻抗： 电流 ≤60Ω；电压 ≥1MΩ
◆ 负载能力： 电流 ≤500Ω；电压 ≥1MΩ
◆ 响应时间： ≤0.5 S
◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流 1mA，测试时间 1min）
◆ 电磁兼容 ： 符合 IEC61000-4-4：1995 中第三类工业现场对抗电磁干扰的要求
◆ 供电电源： 20～30V DC
◆ 功 耗 ： 0.9 W ～ 1.8 W （ （与型号有关 ） ；
◆ 工作温度： -20～+60℃
输入信号
热电阻： PT100，PT1000，PT500， CU50，CU100，NI100，CNO500，NI100
热电偶： B E J K N R S T
输出信号
○ 4-20mA ○ 0-10mA ○ 0-20mA
○ 1-5V ○ 0-5V ○ 0-10V

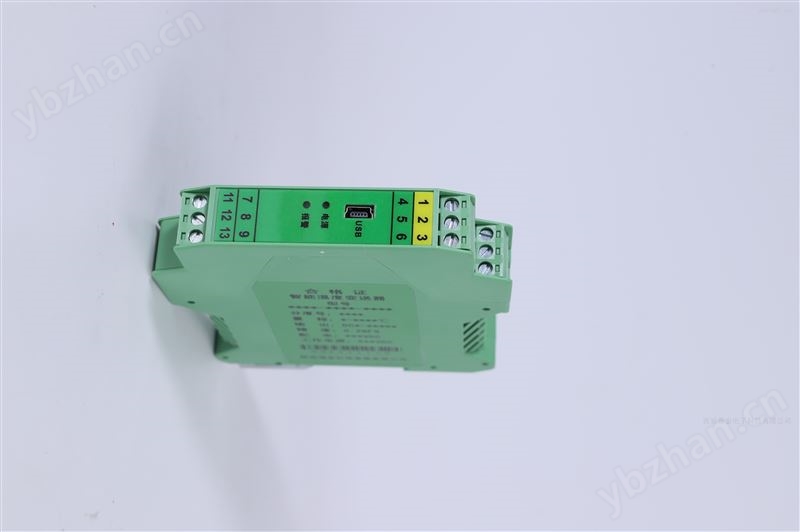

面板说明
PW R ：电源指示灯（ 绿色 ） ；工作时常亮。 AL M ：输入信号状态指示灯（ 红色 ） ；
输入信号故障时闪烁 （ 输入断路 ） ；
输入信号超量程时常亮 （ 如 PT100(0-100 ℃)输入，当温度低于 0 ℃或大于 100℃时常亮 ） 。
