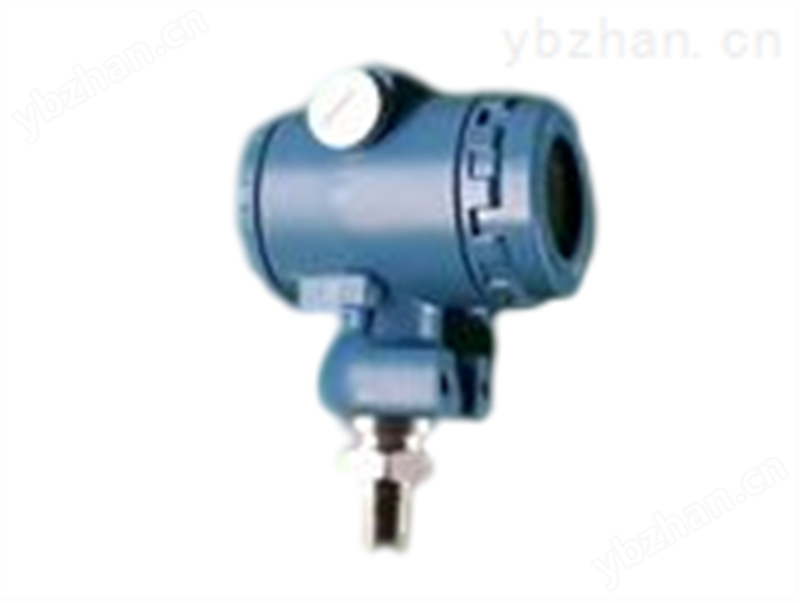

*智能压力变送器
采用聚成模块.经精细的温度.零点.满量程和非线性补偿.实现对液体.气体.蒸汽等介质压力变化的准确测量和变送。实现工矿企业.科研院所等部门对各种场所压力真空介质变化的理想监控
JLE530系列智能压力（差压）变送器选用进口高品质扩散硅式.陶瓷式压力传感器作为敏感元件.采用聚成模块.经精细的温度.零点.满量程和非线性补偿.实现对液体.气体.蒸汽等介质压力变化的准确测量和变送。实现工矿企业.科研院所等部门对各种场所压力真空介质变化的理想监控
*智能压力变送器
★、扩散硅压力变送器产品特点：
*智能压力变送器
可调节
工作稳定可靠
抗振动、抗冲击
反极性、过电压保护
防电磁射频干扰
★使用对象；液体.气体和蒸汽
★、扩散硅压力变送器产品类型：
1、扩散硅压力变送器
2、陶瓷压力变送器
☆主要技术指标
1. 准确度 ： 0.1%F•S 0.25%F•S 0.5%F•S
2. 测量范围 ： -95KPa～35MPa间任选
3. 测量介质 ： 液体、气体、蒸汽
4. 存贮温度 ： -40℃～125℃
5. 使用温度 ： -10℃～350℃
6. 防腐材料 ： 316L不锈钢 陶瓷 聚四氟乙烯
7. 温度影响 ：＜0.02%/℃ 8.负载电阻 ：≤750Ω
9. 过载能力 ：量程的1~2倍 10.机械保护 ：IP65
11. 电源电压 ：24V DC 12.零点温度系数：小于0.02%/℃
13. 湿 度 ：≤95%RH 14.满程温度系数：小于0.02%/℃
15. 重 量 ：＜1Kg 16.关联设备：EXZ231B型安全栅
选型方法
|
企标 |
分隔线 |
型号 |
类别 |
形式 |
防爆 |
量程 |
精度 |
过程连接 |
表头 |
说明 |
|
JLB |
金岭仪表 |
|||||||||
|
i |
— |
无定义 |
||||||||
|
900 |
压力变送器 |
|||||||||
|
GP |
表压 |
绝压 |
SP |
密封表压 |
||||||
|
不标 |
通用型 |
|||||||||
|
J |
精巧型 |
|||||||||
|
DP |
差压 |
|||||||||
|
N |
普通不爆型 |
E |
隔爆型ExdIIBT4 |
i |
本安型ExiaIICT |
|||||
|
1 |
0-35kpa |
6 |
0~2.1MPa |
|||||||
|
2 |
0-100kpa |
7 |
0~3.5MPa |
|||||||
|
3 |
0-200kpa |
8 |
0~7MPa |
|||||||
|
4 |
0-350kpa |
9 |
0~21MPa |
|||||||
|
5 |
0-700kpa |
0 |
0~35MPa |
|||||||
|
A |
0.1F.S |
B |
0.25%F.S |
|||||||
|
C |
0.5%F.S |
|||||||||
|
1 |
M20*1.5 |
|||||||||
|
2 |
1/2 NPT |
|||||||||
|
3 |
G 1/2 |
|||||||||
|
不标 |
无表头 |
|||||||||
|
M1 |
0-刻度 |
|||||||||
|
M2 |
3 1/2LED |
|||||||||
|
M3 |
3 1/2LCD |
|||||||||
|
JLB |
— |
900 |
GP |
J |
N |
8 |
C |
2 |
M1 |
完整选型 |
|
型号 |
规格代码 |
说明 |
|
JL-E530A |
......................................................... |
压力变送器 |
|
输出信号 |
—E |
4-20m,HART协议数字通讯 |
|
测量量程 |
A....................................................... B....................................................... C........................................................ D...................................................... |
10-200kPA(0.1~2kgf/cm2) 0.1~2MPA(1~20 kgf/cm2) 0.5~10 MPA(5-100 kgf/cm2) 5~50 MPA(50~500 kgf/cm2) |
|
接液部分材质 |
S........................................................ T......................................................... H...................................................... |
过程接头 膜片 SUS316L SU316L SUS316L TAN SUS316L 哈氏合金C-276 |
|
管道连接 |
4........................................................ 7........................................................ 8........................................................ 9........................................................ |
1/2NPT内螺纹 1/2NPT外螺纹 G 1/2DIN 16 288外螺纹 M20*1.5DIN 16 288外螺纹 |
|
— |
N........................................................ |
N |
|
— |
-0...................................................... |
0 |
|
接线口 * |
0........................................................ 2........................................................ 3....................................................... 4.......................................................... 5....................................................... 7........................................................ 8........................................................ 9....................................................... |
G1/2内螺纹,1处接线口 1/2NPT内螺纹，2处接线口 Pg13.5内螺纹, 2处接线口 M20内螺纹，2处接线口 G1/2内螺纹,2处接线口，带一个盲塞 1/2NPT内螺纹,2个电气接口，一个盲塞 Pg13.5内螺纹,，2个电气接口，一个盲塞 M20内螺纹，2个电气接口，一个盲塞 |
|
显示表头 * |
D........................................................ E........................................................ N....................................................... |
数字式表头 带设定按钮的数字表头 （无表头） |
|
安装支架 * |
E......................................................... F........................................................ N........................................................ |
SECC碳钢 2-inch管安装 SUS304 2-inch管安装 无安装支加 |
|
高精度* |
/HAC................................................. |
高精度 |
