德国威格雷达物位仪表VEGAPULS系列
在用超声波测量物位时遇到瓶颈的应用场合
与超声波仪表相比，雷达仪表的测量不受温度波动的影响，可以在真空和高压下工作，并对污垢和污染不敏感。 此外，80 GHz 雷达仪表还以强大的信号聚焦能力令人信服。 由此可以更好地分离实测信号和干扰信号 – 从而令测量的可靠性和便捷性提高数
德国威格雷达物位仪表VEGAPULS系列
过程和环境影响
雷达仪表不受温度、压力或真空度的影响，可在所有环境条件下显示正确的读数。
因其物理测量原理，超声波仪表极易受到环境条件的影响，因为声音的传播时间会受到温度，例如太阳辐射和气体成分的影响。 出现大风或大雨甚至大雾时，声波还会衰减，且测量性能会受到进一步的限制。
盲区和淹没
雷达仪表可以安全地测量至仪表天线，即使在发生淹没时亦如此。
受到过程条件的影响，在某些应用场合常常会出现淹没现象。
因此，通常会给超声波仪表加装机械防水保护套管。 然而，这些部件很容易积污，由此影响测量的可靠性。 雷达仪表没有盲区，无需保护套，即使在淹没时也能可靠地进行测量。
受污和冷凝物
雷达仪表对污垢和附着物不敏感，无需清洁。
在许多应用中，仪表都会受到附着物的困扰。
特别是超声波仪表，其测量信号的可靠性由此会受到影响，并导致盲区扩大。 通过优化信号处理方式，雷达仪表可以消除由天线系统上的附着物造成的干扰。
可靠性和精度
雷达仪表也可用于空间狭窄和有内装件的罐装设备。
由于80 GHz 技术具有强大的信号聚焦能力，雷达波束可以精确对准待测介质。
因此，即使在狭窄的井道或在容器壁，如管道或泵上有附着物时，也不会产生干扰信号。 与超声波仪表相比，无需要抑制干扰信号。
德国威格雷达物位仪表VEGAPULS系列
|
物位仪表 输出信号直接来自传感器 |
带电缆接线腔室 防护等级 IP66/IP67，4X 型 |
带固定连接电缆 防护等级 IP66/IP68，6P 型 |
|

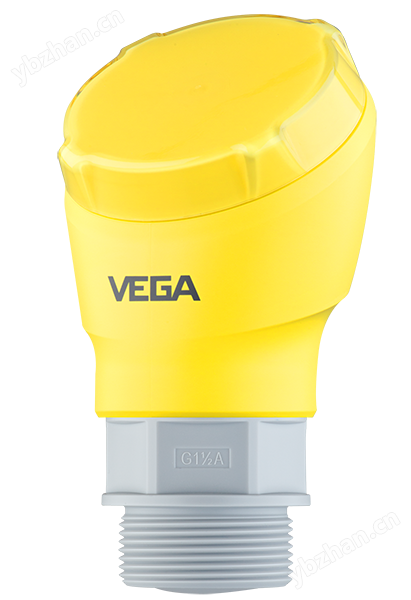

VEGAPULS 11
|

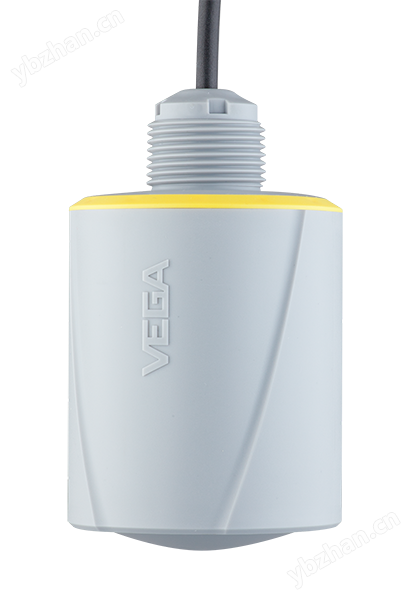

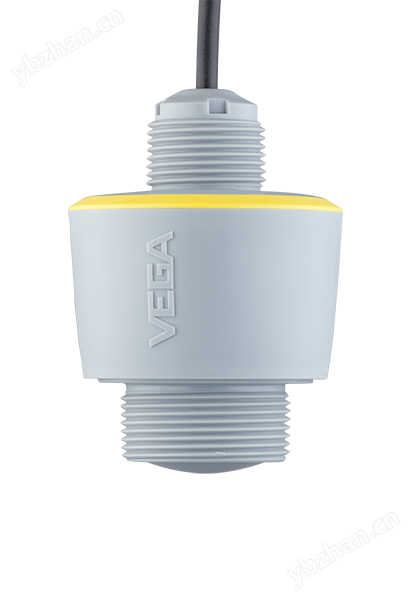

VEGAPULS C 11 带轴向输出电缆
|
|

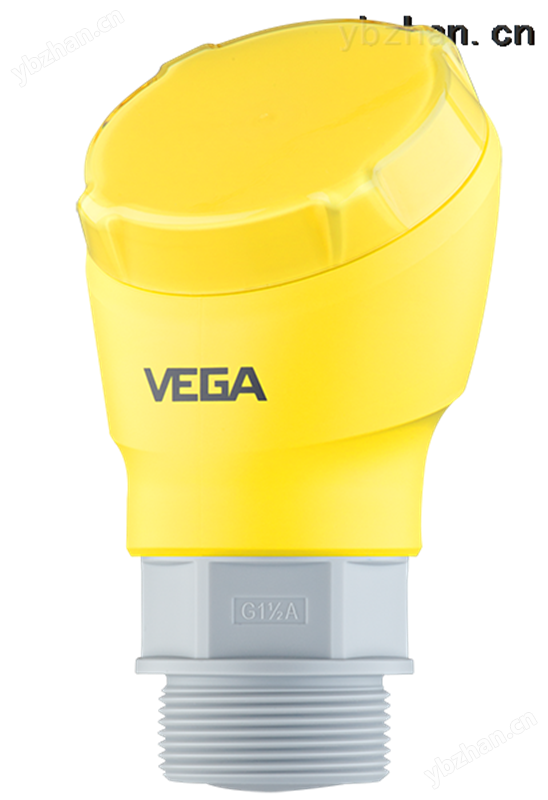

VEGAPULS 21 不带显示器

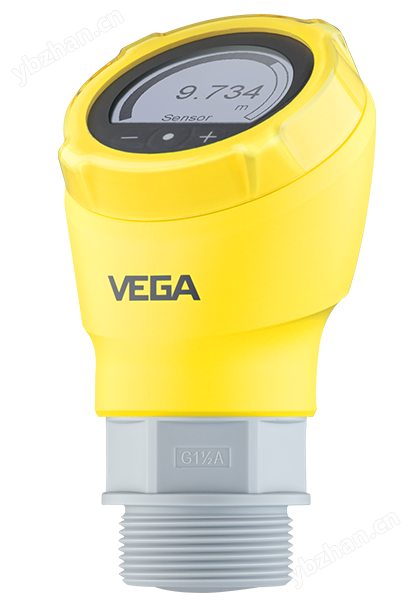

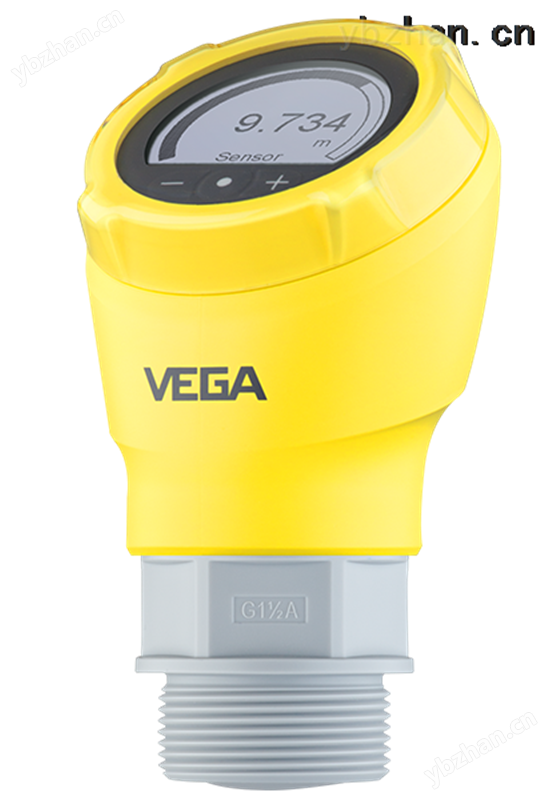

VEGAPULS 31 带显示器
|
VEGAPULS C 21 带轴向输出电缆，附加输出口： Modbus, SDI-12

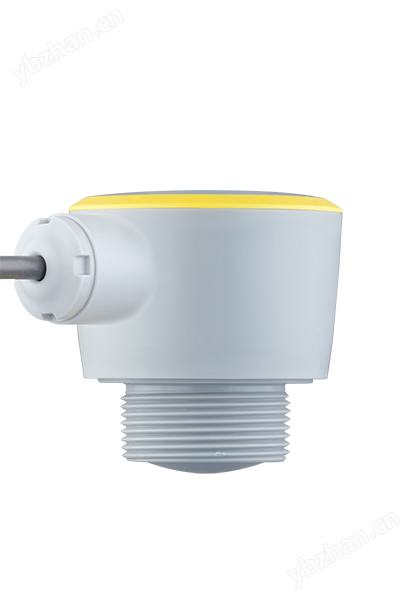

VEGAPULS C 22 带侧向输出电缆，附加输出口： Modbus, SDI-12
|
|
|

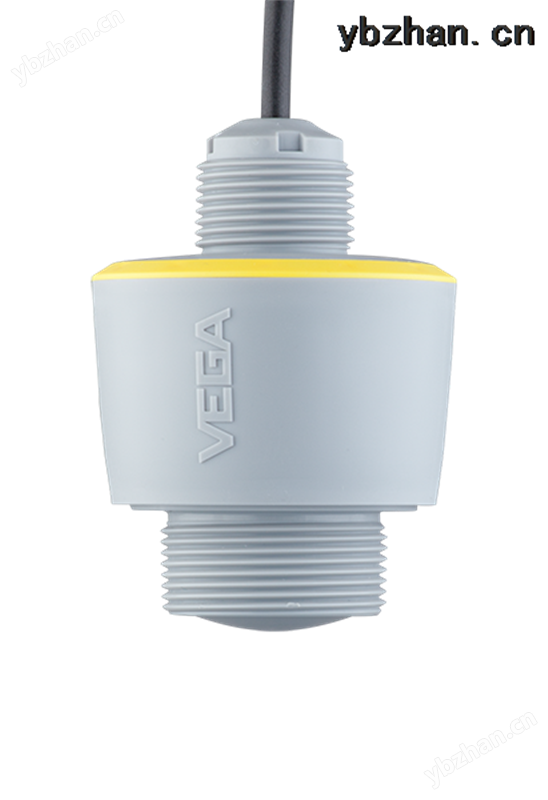

VEGAPULS C 23 带轴向输出电缆
|
|
控制器 大屏幕显示器，带有高防护等级外壳设计，可抵抗各种恶劣天气 |
适用于一台仪表 | 适用于两台仪表 |
| 适用于模拟信号仪表 |
VEGAMET 841 输入：- 1 个 4 … 20 mA 输出：- 1 个 0/4 … 20 mA 电流输出 - 3 个工作继电器
|

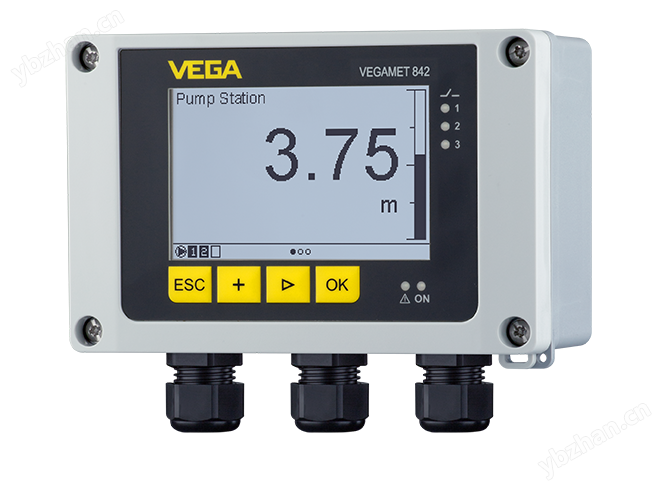

VEGAMET 842 输入：- 2 个 4 … 20 mA 信号输入 输出：- 2 个 0/4 … 20 mA 电流输出 - 3 个工作继电器
|
|
VEGAMET 861 输入：- 1 个 4 … 20 mA/HART 信号输入 - 2 个数字输入 输出：- 1 个 0/4 … 20 mA 电流输出 - 4 个工作继电器
|

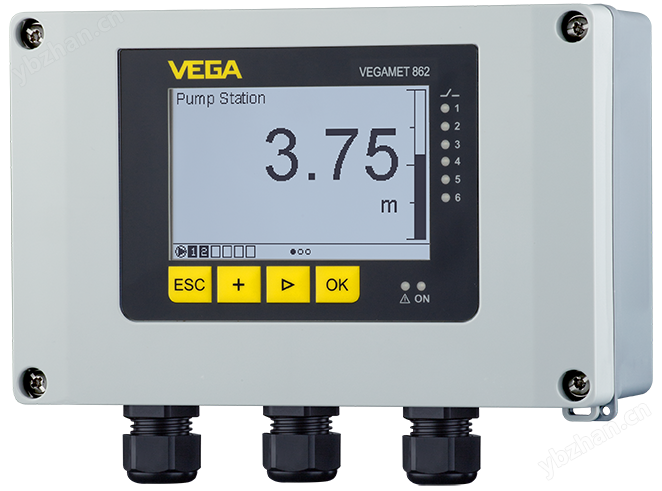

VEGAMET 862 输入：- 2 个 4 … 20 mA/HART 信号输入 - 4 个数字输入 输出：- 3 个 0/4 … 20 mA 电流输出 - 6 个工作继电器
|
