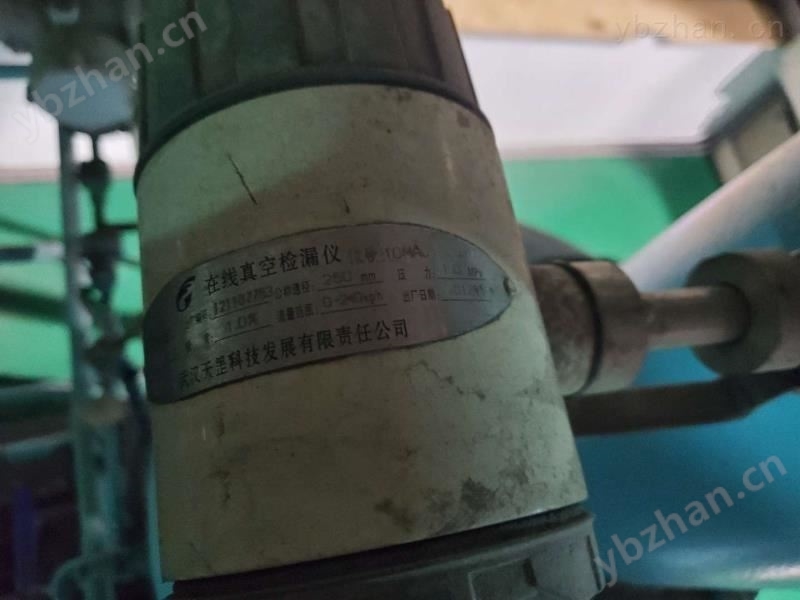

在线真空检漏仪 技术规范书
FTG-6000 型在线真空检漏计量仪 是我公司与相关科研机构共同开发研制的一项新产品，*了国内在线监视并测量汽轮机真空漏气量的空白！在线真空检漏仪已具有十七年的现场实际应用经验，在行业中积累了良好的口碑。
1 、设备性能描述
1.1 、 FTG-6000 型在线真空检漏计量仪 在线监测汽轮机真空漏气量具有直观、方便、实用、实时、数字化、准确等特点，不仅适用于湿冷汽轮机真空系统漏气量的监测，而且特别适用于直接空冷汽轮机真空漏气量的监测。运行人员能随时监测汽轮机真空系统的漏气情况，当监测的漏气量较多时，可以及时处理。
1.2 、 FTG-6000 型在线真空检漏计量仪 不同于真空系统严密性试验法，在线监测时凝汽器的真空不会降低，不影响汽轮机的出力，不降低机组的热经济性；汽轮机排汽温度也不会升高，没有排汽温度所带来的一些问题。
1.3 、选择量程：FTG-6000型在线真空检漏计量仪量程选择，一般不考虑量程下限，只考虑量程上限，这是因为在极低的流量下它都具有理想的灵敏度，没有死区。因为现场流量值难以估计和计算误差较大，通过现场反复试验在线真空检漏计量仪选用系统现场大值240Kg/h
1.4 、插入深度：FTG-6000型在线真空检漏计量仪全部采用插入式结构，规定传感器插入到平均流速处，平均处位置一般在防管道内壁1/4直径处。
1.5 、球阀的使用：在现场不断流情况下安装FTG-6000型在线真空检漏计量仪或将传感器取出进行清洁，校正处理。在高压力场所，球阀本身带丝杆销紧，防止传感器探杆被弹出，球阀中有密封圈，可以在带压情况下安装而且不泄露。
1.6 、标定：仪表出厂时是以空气为介质标定的，用空气标定结果：干空气实际流量=以空气为介质读数×转换系数。
1.7 、显示：在线真空检漏计量仪显示面板上面一行显示的流量瞬时值（单位Kg/h），下面一行显示的是介质温度(单位:℃)，出厂前已做试验整定值调好现场无需用户按键调整。
2 、技术标准
GB9222—88 水管锅炉受压元件强度计算
JB/T10094—2002 工业锅炉通用技术条件
汽轮机工程技术规定
WTG-0521A02-2004 汽轮机真空检漏仪生产标准
3 、技术数据表
|
型 号 |
FTG-6000 |
|
结 构 |
一体化带球阀 |
|
适用管径 |
DN80 ～DN2000 |
|
流量范围 |
0 －240Kg/h |
|
过程联结件 |
材料：1Cr18Ni9Ti 连接件：ZG 3/4 管螺纹底座 |
|
精 度 |
± 1 —2% |
