一、导热油孔板流量计特点：
▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
二、导热油孔板流量计节流装置组成：
节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置：环室、取压法兰、夹持环、导压管等
连接法兰（国家标准、各种标准及其它设计部门的法兰） 、紧固件。
测量管
节流装置适用范围及有关技术指标
|
节流件名称 |
适用管道 （DN mm） |
适用直径比B（d/D） |
应用特点 |
流出系数不确定度Ec% | 设计标准 | ||

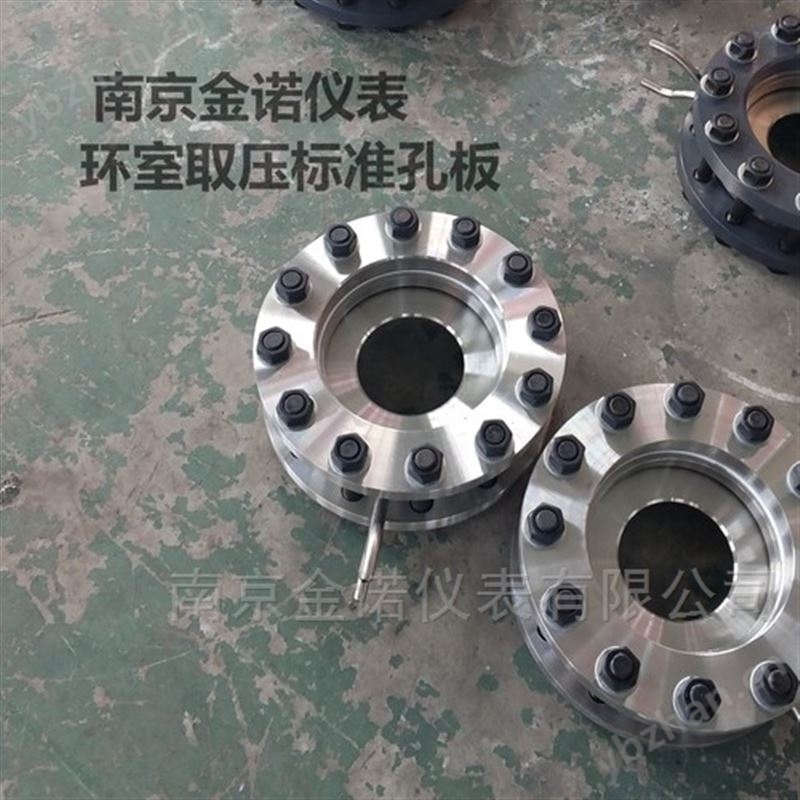

角接取压标准孔板 |
环室式 |
50－500 50－500 |
0.2－0.75 0.2－0.75 |
适用于清洁介质其中GD结构适合高温高压条件下流量的测量 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
|
|
夹紧环式 |
50－500 |
0.2－0.75 |
易于清除污物，可用于不太清洁流体流量的测量 |
||||
|
斜钻孔式 |
450－1000（3000） |
0.2－0.75 |
|||||
|
法兰取压标准孔板 |
50－1000 |
0.2－0.75 |
易于清除污物，适用于各种介质 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
||
|
径距取压标准孔板 |
50－1000 |
0.2－0.75 |
|||||
|
角接取压标准喷嘴 （ISA1932喷嘴） |
50－500 |
0.3－0.8 |
压损小，寿命长，尤其适用于蒸汽流量测量 |
0.8－1.2% |
ISO5167 GB/T2624－93 |
||
长径喷嘴 |
50－630 |
0.2－0.8 |
压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 |
2.0% |
ISO5167 GB/T2624－93 |
||
经典文丘利管 |
机械加工式 |
100－800 |
0.2－0.8 |
压力损失小，所需直管段小于孔板、喷嘴 |
1.0% |
ISO5167 GB/T2624－93 |
|
|
粗焊铁板式 |
200－1200（2000） |
0.4－0.7 |
1.5% | ||||
文丘利喷嘴 |
65－500 |
0.316－0.77 |
同上 |
1.2－1.75% |
ISO5167 GB/T2624－93 |
||
|
1/4圆孔板 |
25－150 |
0.245－0.6 |
适用于低雷诺数 |
2.0－2.5% | DIN BS | ||
|
锥形入口孔板 |
25－250 |
0.1－0.316 |
同上 |
2.0% | BS | ||
|
圆缺孔板 |
50－1500 |
0.32－0.8 |
适用于赃污，有气泡析出或含有固体微粒的流体测量。 |
1.5% | DIN | ||
|
偏心孔板 |
100－1000 |
0.46－0.84 |
1－2% | ASME | |||
|
小孔板 |
12.5－40 |
0.2－0.75 |
适用于小管道流量测量 |
0.75% | ASME | ||
|
透镜式孔板 |
12.5－150 |
0.2－0.75 |
适用于高压常温小管道流量测量 |
0.6－0.75% | ISO5167ASME | ||
|
端头孔板 |
大于等于15 |
0.2－0.62 |
1.5－2.0% | ||||
|
双重孔板 |
25－400 |
0.2－0.8 |
适用于大流量测量 |
||||
|
限流孔板 |
|||||||
