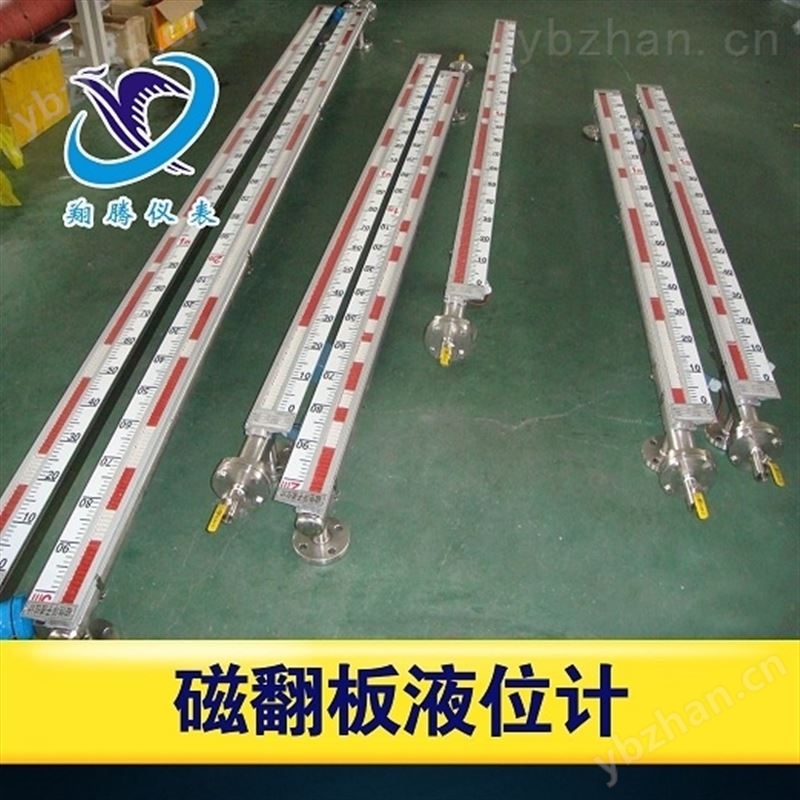

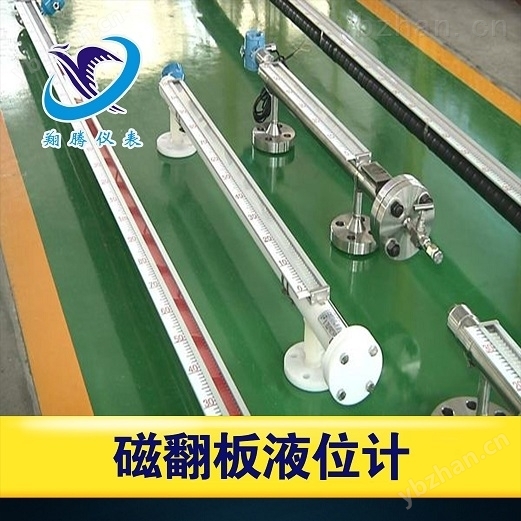

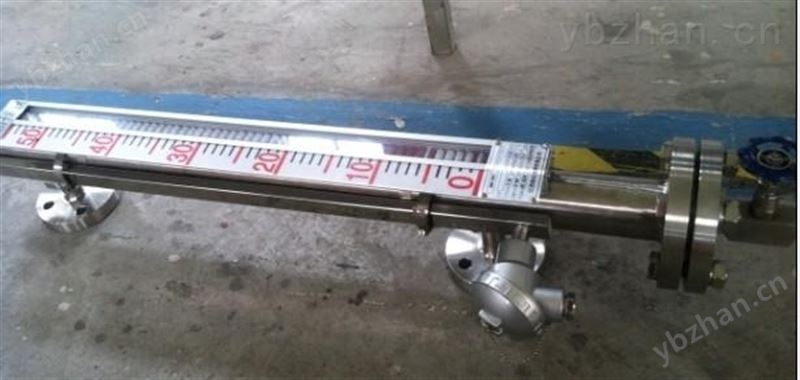

耐高压磁翻板液位计 可适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其*性。由于被测介质与指示器*隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。该仪表与他的辅助仪表LB型磁型位置变送器，AK型磁性报警开关组合应用，可连续输出4~20mA模拟信号及开关量信号，可实现液位的上，下限远距离的控制及报警。该仪表也可以同其他的数显仪配套使用，达到多种控制目的。它广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
■特点
测量范围：300～8000mm(侧装式：300～4000mm;（顶装式：300～6000mm；（底装式；
精确度：10mm
工作压力：≤2.5Mpa(普通)
          ≤16Mpa（高压）
介质密度：≥0.45g/cm3
介质温度：-196～＋400℃
介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。 连接法兰：采用化工部颁布的HG20592～20635－97法兰标准。
■ 耐高压磁翻板液位计 结构和原理
    液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转，当液位上升时，翻柱随着液位的高度转为红色，当液位下降时，翻柱由红色转为白色。

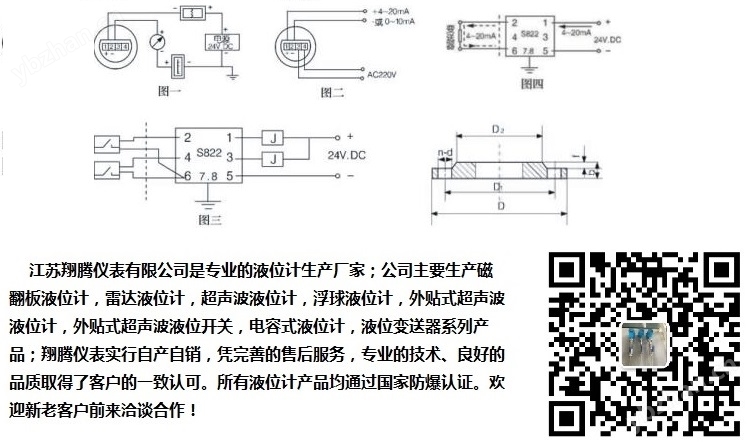

    LB磁性位置变送器由液位传感器和转换模块组成。改变送器的传感器以捆绑的形式固定在UQC磁性浮球液位计的旁路管的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管带动电阻器转换成二线制4~20mADC标准信号输出
    AK型磁性报警开关采用进口的全密封磁保持开关及其他组件组成。该报警开关以嵌口的形式固定在UQC磁性浮球液位计标尺的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的全密封保持开关作用吸合，输出开关信号，通过控制装置达到控制目的。
上述的位置变送器和报警开关输出的信号可方便的与各类仪表配套使用，从而达到控制，调节，显示及报警的目的。

耐高压磁翻板液位计 技术参数

    1 、基本型

测量范围：H=500 800 1100 1400 1700 2000 2500 3000 4000 5000 6000 （500~6000mm内由用户任意选择）
       指示精度：526，528型 ±5mm 524型 ±10mm
       介质密度：≥0.45g/cm³
       介质粘度：<1ST（10-4m²/s）
       连接法兰：（1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰。
                 （2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。
                 （3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，GB，ANSI等标准）请用户注明。

    2 、液位报警型

输出形式：三常开 三常闭开关信号
       工作寿命：>5000次
       供电电源：24VDC或220VAC
       触点容量：220VAC 2A
       报警精度：±5mm
       环境温度：-40~±60℃
       出线口接头：内螺纹M20×1.5
       防爆标志：隔爆型dⅡBT4
                 本安型ibⅡBT4（本安型需配安全栅）

本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF

    3 、液位远传型

远传量程：0~6000mm（任意选用）
       精度：±10mm
       回差：±10mm
       输出信号：4~20mADC
       额定负载电阻：250Ω
       供电电源：24VDC
       环境温度：-40~+60℃
       出线口接头：内螺纹M20×1.5
       防爆标志：隔爆型dⅡBT4
                 本安型ibⅡBT4（本安型需配安全栅）

耐高压磁翻板液位计 特点
　　磁翻板液位计简便易用，具有以下突出特点和优点：
　　1、以浮子为感测元件，利用磁钢驱动翻片指示，因此无需能源辅助，
　　2、通过高密封、防泄漏等技术措施，磁翻板液位即使在低温、高温、高压、强腐蚀等各种恶劣的环境下，也能安全可靠工作。
　　3、因为磁翻板液位计的兼容性高，所以一直以来在工业生产中都得到了广泛的应用，是槽、罐等容器液位测量中的理想之选。
　　但由于现场工况复杂，在实际测量中，要求有不同型号的磁翻板液位计与之相适应。目前，磁翻板液位计按不同的标准可以分为不同的类型，如标准型、经济型、塑料型、内衬型、防爆型、保温型等等。上述不同类型的磁翻板液位计也具有各自不同的特点：
　　（1） 塑料型磁翻板液位计
　　是常用的防腐型液位计，在相同的量程下，重量约只有标准型磁翻板液位计的1/5，特别方便现场的安装。塑料型磁翻板液位计适用于电厂化学水处理、污水处理、印染行业，以及对PVC/PP不相溶的其他酸性介质的测量。
　　（2）经济型磁翻板液位计
　　采用304不锈钢材质，适用于大部分工况与轻微腐蚀性液体的液位测量。经济适用是其突出的特点，浮筒采用直径51mm的优质无缝不锈钢管，有效避免了普通管材易泄漏、寿命短、耐压不足等缺陷，提高了产品的可靠性。
　　（3）内衬四氟防腐型磁翻板液位计
　　主要应用于具有较强腐蚀性液体的测量，适用于强酸、强碱、强氧化剂、有机溶剂等介质的测量，在化工、炼油、储运和水处理等行业应用广泛。
　　（4）防爆型磁翻板液位计
　　适用于易燃易爆环境里，需要电信号远程传输的情况，与磁开关或远传变送器相配合，可以实现高低液位的报警动作和对液位实行远程实时控制。
　　（5）保温型磁翻板液位计
　　可根据用户的具体情况进行定制，其中包括真空夹套型、蒸汽夹套型、热水加热型、夹套冷却型、电伴热式保温型、保温棉式保温型等等，适用于测量液体的粘度比较大、冬天易凝固的液体、温度比较低或比较高的液体介质的测量。

耐高压磁翻板液位计 选型方式：

选择液位计时应考虑以下因素：
(1)测量对象，如被测介质的物理和化学性质，以及工作压力和温度、安装条件、液位变化的速度等；
(2)测量和控制要求，如测量范围、测量(或控制)精确度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。
