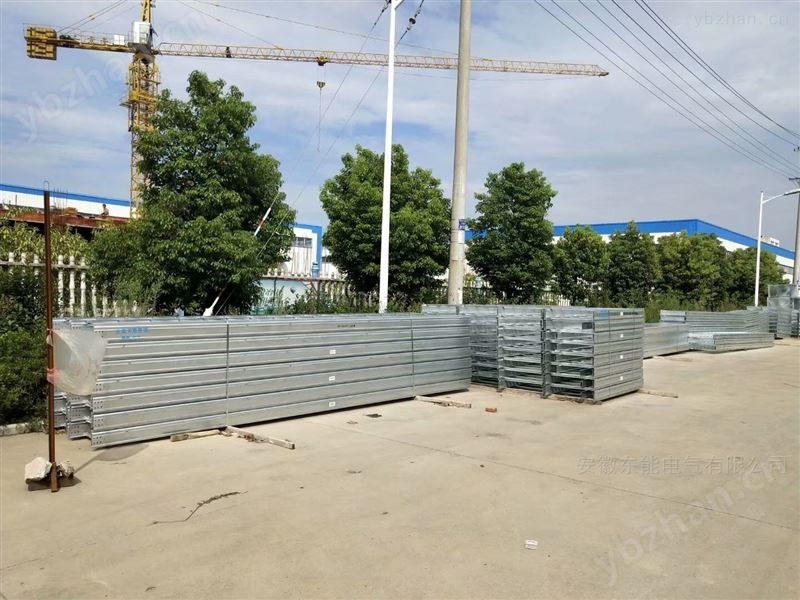

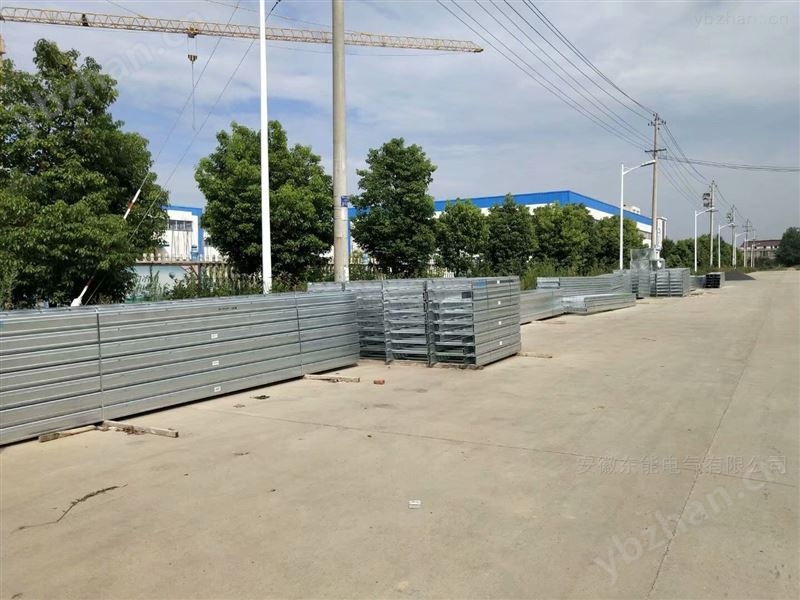

槽式桥架
1 介绍

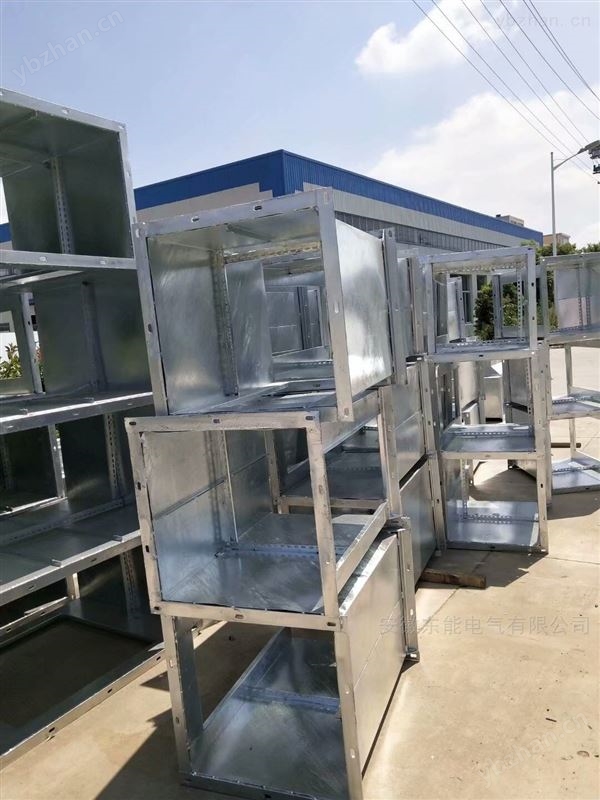

槽式电缆桥架是一种全封闭型电缆桥架，它*适用于敷设计算机电缆、通信电缆、热电偶电缆槽式桥架[1]及其它高灵敏系统的控制电缆等，它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。
电缆桥架及配件型式和品种的选择

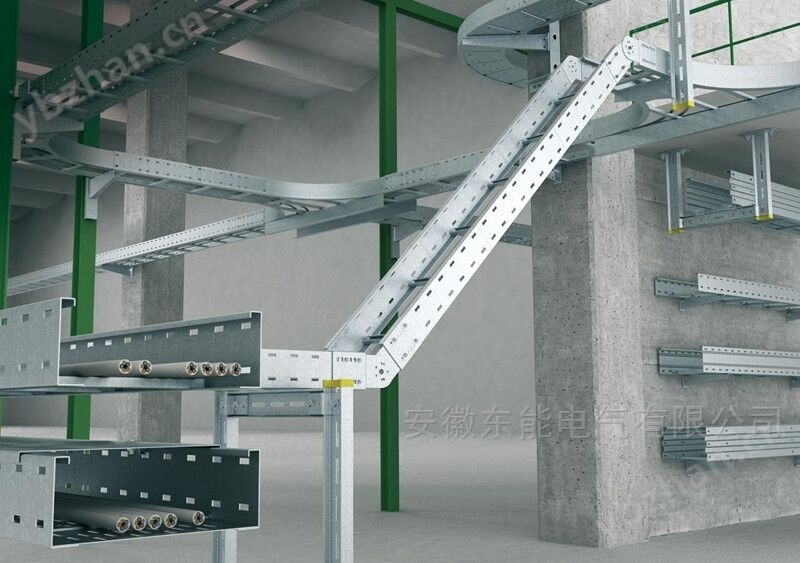

2 电缆桥架型式及品种的选择
1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用槽式复合型防腐屏蔽电缆桥架（带盖）。 2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。 5、大跨距（>3m）要选用复合型桥架。 6、户外要选用复合环氧树指桥架。
3 规格选择
1、桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。 2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。 3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。 4、桥架横截面积的选择见表 桥架上电缆网络中任一线路的**自动过电流保护的额定电流值或整定值（A） 桥架横截面充许*小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 645 401-600 968
4 支、吊架的配置
1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。 2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。 3、桥架多层设置时层间中心距为200，250，300，350mm。 4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
5 防火
要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。我公司生产的BAQJ系列电缆桥架有防火桥架系列。
6 接地
1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。 2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。 3、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。 4、对于振动场所，在接地部位的连接处应装置弹簧圈。
