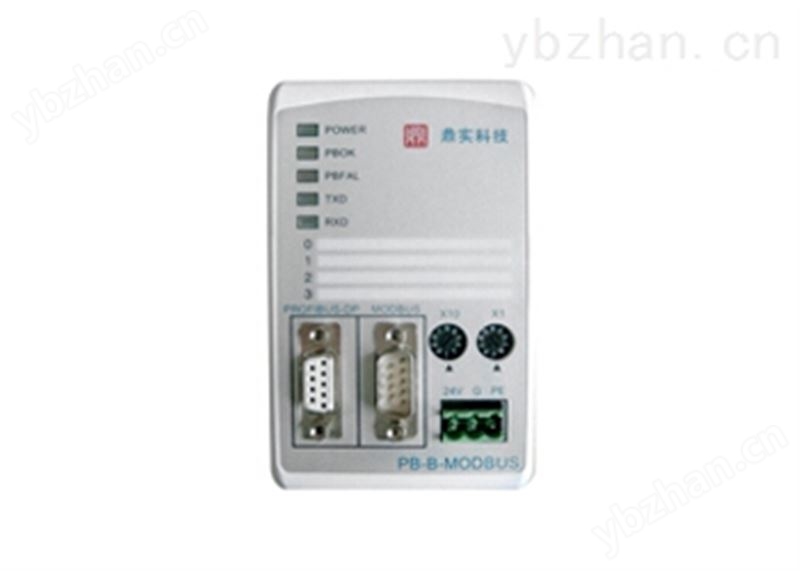

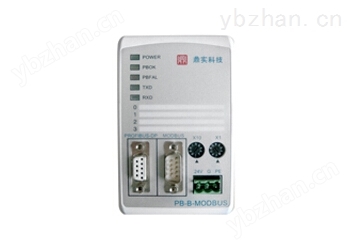

PROFIBUS转
MODBUS
/232/485/422
总线桥
，在
PROFIBUS
一侧是
PROFIBUS
从站；另一侧接口符合基于
RS232/485/422
串口的
MODBUS/RTU
协议。既可以做
MODBUS
主站，也可以做从站，由拨码选择。总线桥不需要
PROFIBUS
主站
PLC/DCS
的编程，只需在主站配置（如
STEP7
）中对总线桥进行配置即可。
MODBUS
总线桥的配置包括
PROFIBUS
从站信息及串口信息，特别是要配置读写
MODBUS
存储区报文。
本产品为工业自动化领域的
MODBUS/RTU
/232/485/422
设备接入
PROFIBUS
总线提供灵活简便的解决方案，满足
MODBUS/RTU
设备（如：电力测量及保护仪表、变频器、伺服系统、电子秤、条码器、分析仪表、传感器、小型
PLC
等）接入西门子、
ABB
控制系统（如：西门子
S7-300
、
-400PLC
系统，
ABB
的
800F
系统等）的连网要求。

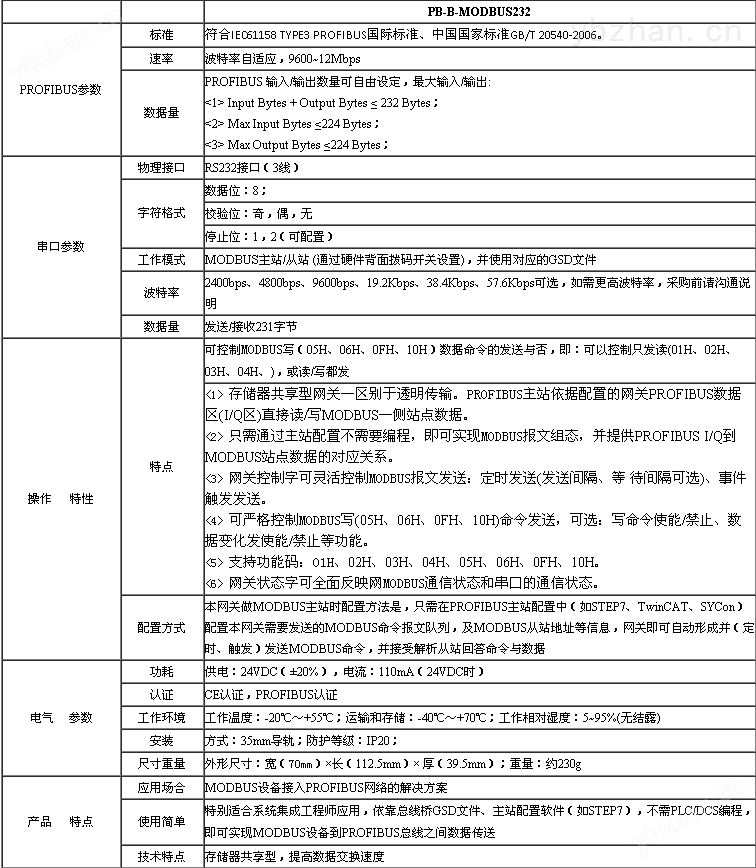

●标准 PROFIBUS-DP 从站接口，符合 IEC61158 TYPE3 PROFIBUS 标准、中国国家标准 GB/T 20540-2006;
●波特率自适应 9600 ～ 12Mbps ；
●兼容主流 PROFIBUS 主站设备 , 如 Siemens 300/400 PLC 、 Beckhoff-dp 主站、 ABB 800F 、欧姆龙主站、和利时 LK PLC 、和利时 DCS 等；
●总线桥在 PROFIBUS 一侧是从站；在 MODBUS 一侧即可做 MODBUS 主站也可以做从站，可用拨码选择，并采用不同的 GSD 文件用于主站配置；
●标准 MODBUS 主 / 从协议接口，符合中国国家标准 GB/T19582-2008 ；
●总线桥做 MODBUS 主站时 , 可连接多台 MODBUS 从站设备 , 其作用相当于将一个 MODBUS 子网连接到 PROFIBUS 网关中；
●总线桥做 MODBUS 主站时配置方法是 , 只需 PROFIBUS 主站配置中（如 STEP7 、 TwinCAT 、 S YCon ）配置网关需要发送的 MODBUS 命令报文队列，及 MODBUS 从站地址等信息，网关即可自动形成并（定时、触发）发送 MODBUS 命令，
●总线桥是存储器共享型网关— PROFIBUS 主站依据配置的网关 PROFIBUS 数据区（ I / Q 区）直接读 / 写 MODBUS 一侧站点数据。只需通过主站配置不需要编程，即可实现 MODBUS 报文组态，并提供 PROFIBUS I/Q 到 MODBUS 站点存储区（ 0 、 1 、 3 、 4 区）数据的对应关系；
●总线桥控制字可灵活控制 MODBUS 报文发送：定时发送（发送间 隔 、等待间隔可选）、事件触发发送。可严格控制 MODBUS 写（ 05H 、 0FH 、 10H ）命令发送，可选：写命令使能 / 禁止、数据变化发使能 / 禁止等功能；
●总线桥状态字可全面反映网关 MODBUS 通信状态和串口的通信状态；
●提供 RS232/485/42 可选丰富接口，完善的终端电阻匹配功能；通过主站配置可选择串口波特率 (2400~57.6K bps) 、校验位 (N 、 O 、 E) 、停止位。
行业应用
电厂应用：平朔煤矸石电厂、秦岭电厂
能源应用：天然气监测站、廊坊管道
轨道交通：北京地铁、上海地铁
冶金应用：土耳其钢厂、八一钢厂
水泥建材：蒙西水泥
产品案例
关键字： 电力、SCADA监控系统、PROFIBUS总线桥
项目名称：
某电力自动控制系统
使用产品：
PB-B-MODBUS232/485
连接产品：
西门子S7-400 PLC（主站）、现场是许继的继电保护装置和直流屏
实现功能：
在该SCADA(Supervisory Control And Data Acquisition)监控系统中，Siemens S7- 400 PLC和上位机WINCC通过鼎实PB-B-MODBUS，顺利读取仪表中温度测量值、设定值等，然后通过远程设置继电保护装置和直流屏设备中的数据，实现了对现场的控制和操作。
项目名称：
某卷烟厂的应用
使用产品：
PB-B-MODBUS485
连接产品：
主站是西门子S7-300PLC,现场连接的MODBUS设备是空调机组
实现功能：
PLC通过北京鼎实的PB-B-MODBUS总线桥对若干台空调机组的重要运行数据（包括蒸发器压力和温度、冷凝器压力和温度、电流、电压、冷凝供水温度、机组状态报警以及设备的启动和停止）进行监控。
效果分析：
北京鼎实PB-B-MODBUS总线桥可以方便将各品牌的空调机组PLC集成到P ROFIBUS网络中，并确保信息的实时、准确。
项目名称：
土耳其某钢厂项目
使用产品：
PB-B-MODBUS485
连接产品：
控制系统采用西门子DCS-PCS7系统，硬件采用冗余414CPU，有五个ET200M子站构成。在整个空分系统中，除空分本体外，另有三台重要的单体设备，分别是ATL AS COPC O空气增压机、英格索兰的原料增压机、以及沈阳鼓风机厂的循环增压机，通讯协议为MODBUS-RTU口通过PB-B-MODBUS485接入PROFBUS的PCS7中。
效果分析：
该系统自运行以来，PLC与空气增压机、 原料增压风机、风机循环增压机之间通讯一直很正常，未出现过任何软、硬件故障以及其它干扰现象，有效地保证了自动控制系统的正常运行,赢得了同行的广泛赞誉。
项目名称：
宝钢硅钢片生产线
使用产品：
PB-B-MODBUS485
连接产品：
主站用的是东芝的V3000s3pu55b PLC,组态软件用的是SyCon,监控软件用的是TMEIC-V-TOOL SYS，现场接的是开利冷机30HXC190
实现功能：
实现了该硅钢四条生产线的PROFIBUS总线系统通信问题。
效果分析：
本项目功能实现的一个关键点是总线桥在SyCon软件中的访问ModBus从站的一些参数的设置。通过鼎实产品，不需要用单独的软件配置再下载，这样*的减轻了组态人员的时间和精力。
