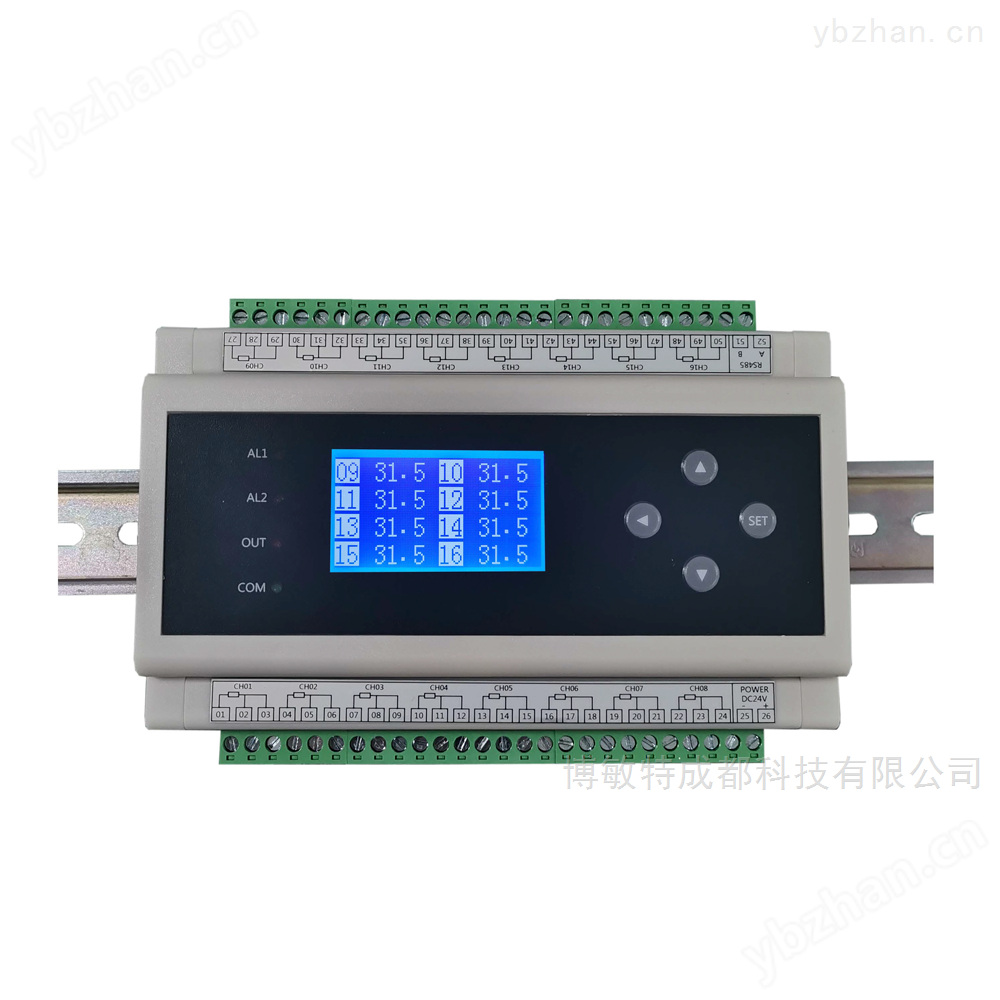

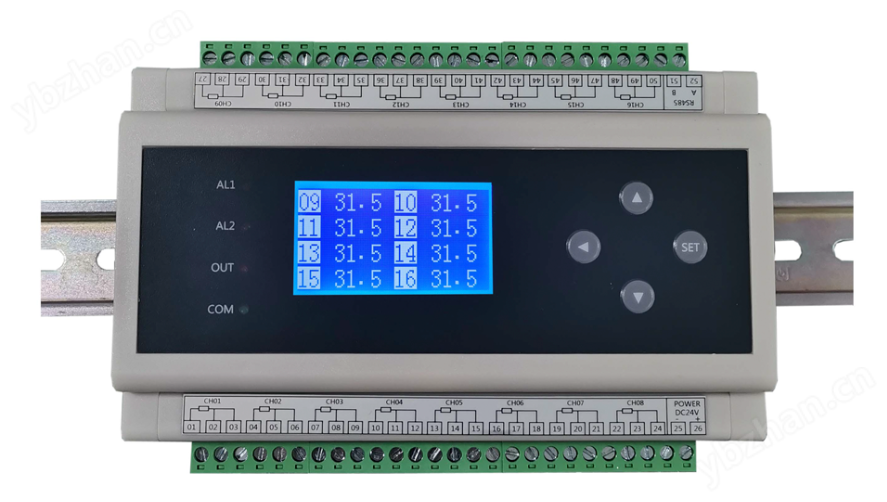

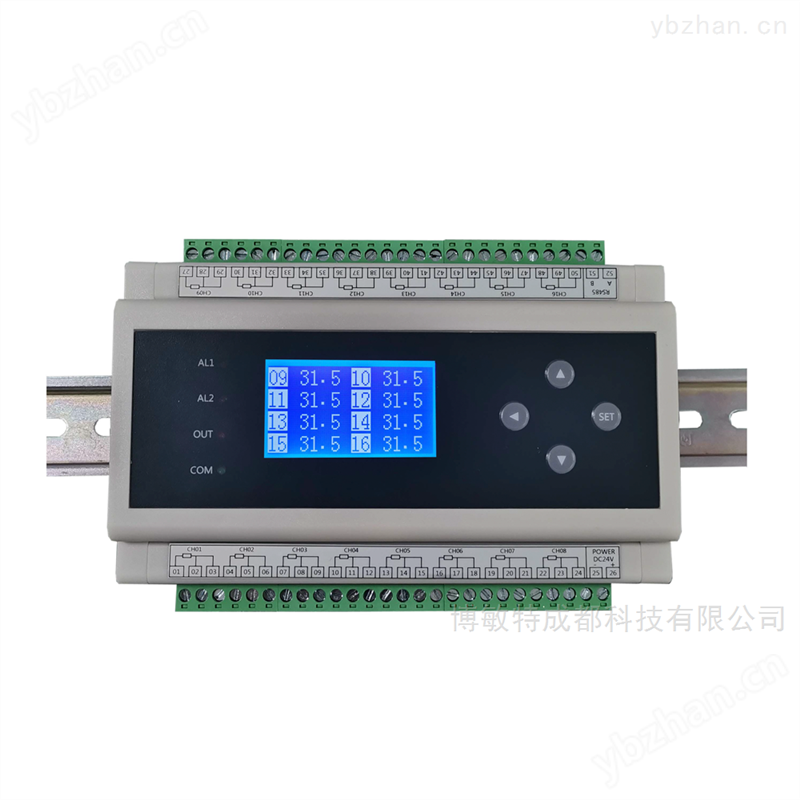

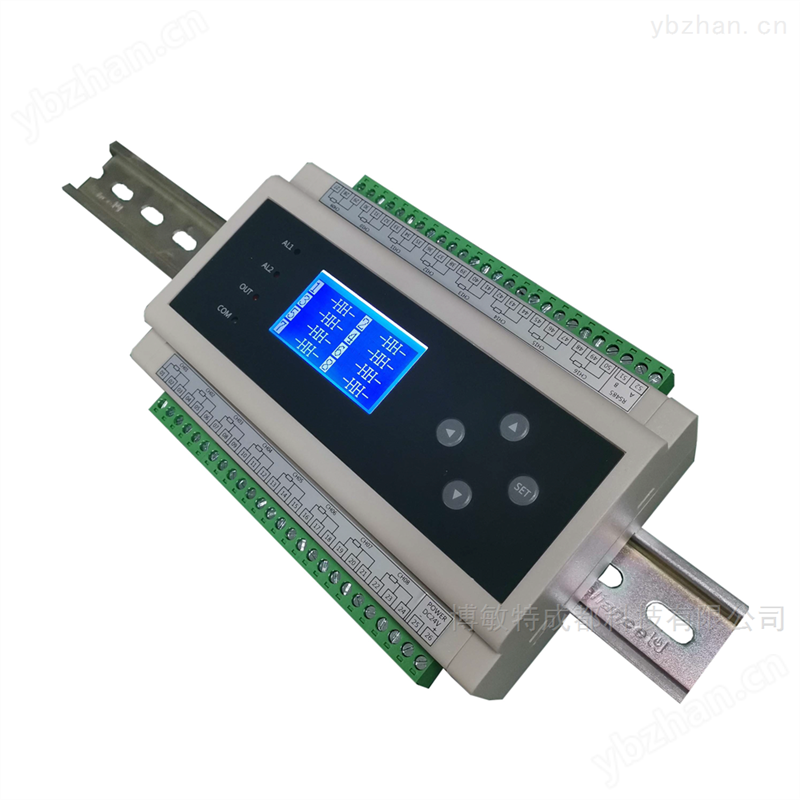

一、抗干扰0.2秒16路PT100采集隔离模块产品介绍
DM6214系列16通道温度采集模块,是我司针对机械、石化、建筑、电力等各种应用场合开发的一款16通道(热电阻、热电偶)测温模块,可同时采集16路热电阻或热电偶信号。本模块信号调理采样电路与主电路隔离,能有效抑制现场干扰;支持工业通用标准MODBUS-RTU协议,可同其他采用MODBUS-RTU协议的仪器设备联网使用,配合温度传感器,实现低成本温度状态在线检测。本模块可应用于SMT、药厂、电子设备厂、电信机房、冷藏库、仓库、环境、空调控制系统的温度数据监控等其他需要检测温度的各种场合。
二、抗干扰0.2秒16路PT100采集隔离模块主要技术指标
输 入 |
电 源 |
||
输入信号 |
8/16通道 |
供电电压 |
DC10~30V,功耗<4W |
精 度 |
0.2%FS 16位AD转换器 |
AC85~265V 50/60HZ |
|
速 度 |
热电偶0.2秒/16通道 热电阻0.3秒/16通道 |
速 度 |
4-20mA 0.3秒/32通道 0-5V 0.3秒/32通道 |
变送输出 |
其他参数 |
||
精 度 |
0.2%FS,12位数字DA |
绝缘电阻 |
>100MΩ(DC500V) (输入/输出/电源之间) |
电流输出 |
4~20、0~10、0~20mA负载≤250Ω |
绝缘强度 |
DC1000V/1分钟 |
电压输出 |
1~5V、0~5V、0~10V 负载≥200KΩ |
过载保护 |
20% 1min |
继电器输出 |
工作环境 |
温度-10~60℃ 湿度<85%RH |
|
触点容量 |
AC220V/3A |
安装方式 |

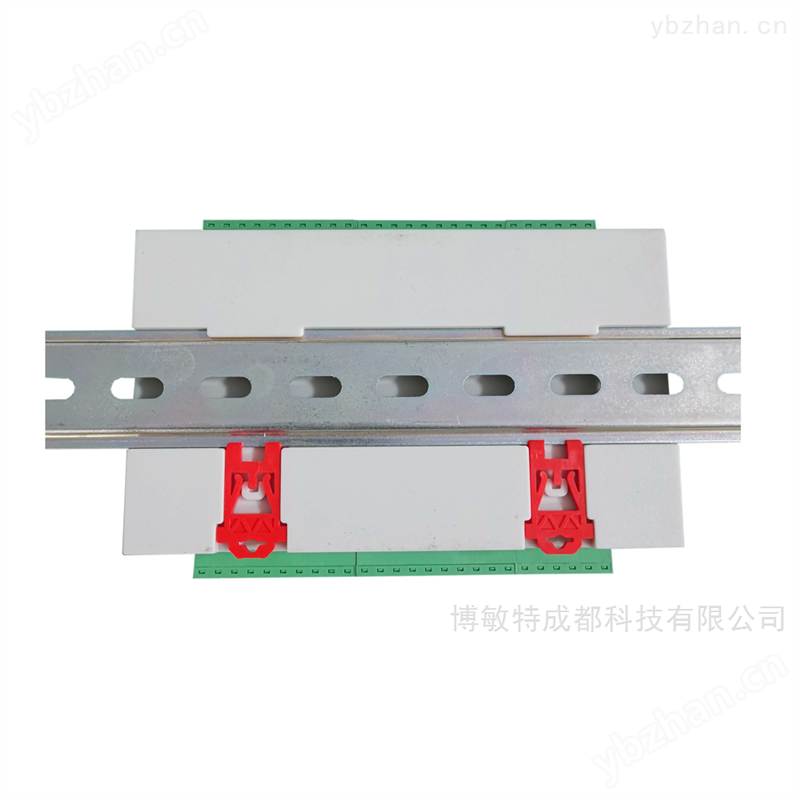

DIN35导轨安装 |
通讯输出 |
外形尺寸 长*宽*高 |
PCB接线端子,产品尺寸160*95*56mm |
|
接 口 |
RS232/485/无线 MODBUS-RTU、打印 |
可插拔端子,产品尺寸160*120*56mm |
|
波 特 率 |
1.20~57.60Kbps |

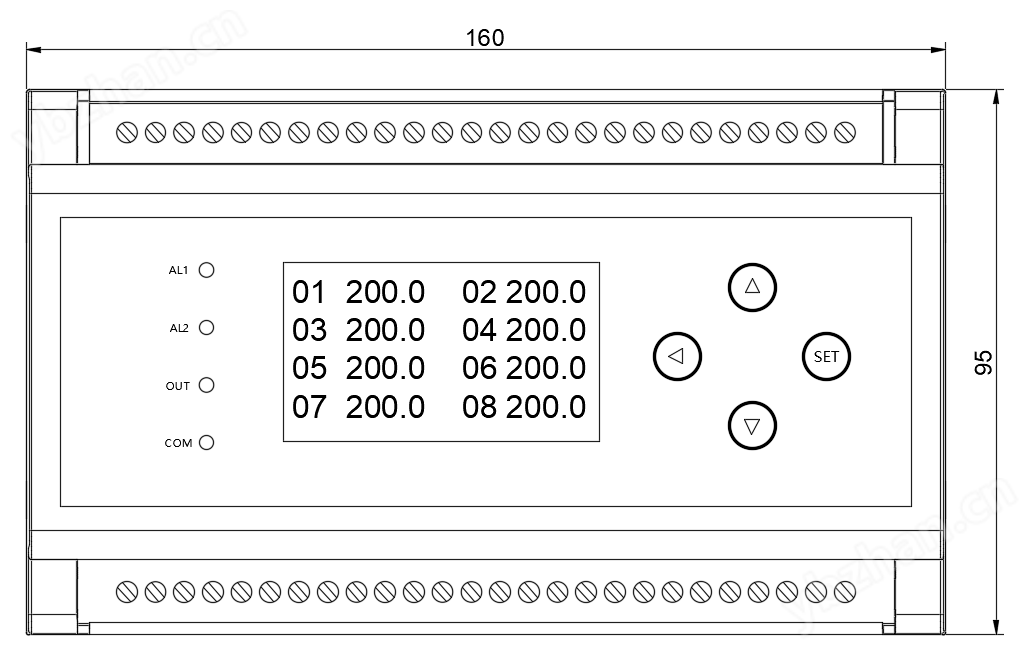

三、产品尺寸、端子接线
产品上的接线图与说明书不一致时,以产品上的接线图为准。
注意:PCB接线端子,产品尺寸160*95*56,可插拔端子,产品尺寸160*120*56
四、产品选型
多通道采集器 DM6214-□□-□□□-□□-□()
①② ③④⑤ ⑥⑦ ⑧⑨
①规格尺寸 |
②输入信号类型 |
||||||
代码 |
外形 长×宽×高 |
代码 |
分度号 |
代码 |
分度号 |
代码 |
分度号 |
T L |
导轨145×90×40/73 其他特殊尺寸 |
00 01 02 03 04 05 06 07 08 |
热电阻PT100 热电阻Cu100 热电阻Cu50 热电阻BA1 热电阻BA2 电阻0~400欧 S 型热电偶 K 型热电偶 E 型热电偶 |
09 10 11 12 13 14 15 16 17 |
B 型热电偶 T 型热电偶 N 型热电偶 J 型热电偶 4-20mA 0-10mA 0-20mA 1-5V 0-5V |
18 19 20 21 31 32 60 |
0-10V 0-50mV 0-100mV 电位计 热阻热偶 mA/V 特殊规格 |
③继电器输出 |
④变送输出(数量) |
⑤通讯输出 |
⑥馈电输出 |
||||
代码 |
继电器数量 |
代码 |
输出类型 |
代码 |
输出类型 |
代码 |
输出电压 |
R0 R1-8 |
无继电器 1-8个继电器 |
T0 T1 T2 T3 T4 T5 T6 |
无输出 4-20mA 0-10mA 0-20mA 1-5V 0-5V 0-10V |
N S R P W G |
无通讯 RS485 RS232 打印接口 无线通讯 GPRS通讯 |
0 1 2 5 |
无馈电 DC12V DC24V DC5V |
⑦供电电源 |
⑧输入通道数 |
⑨备注 |
|||||
代码 |
电压范围 |
代码 |
输入通道数 |
无备注可省略 |
|||
D |
DC10~30V |
08 16 32 |
八通道输入 十六通道输入 三十二通道输入 |
备注:选型尽量完整,1-8项代码齐全。如DM6210-T31-R0T0S-0D-16,DM6210-T07-R0T1(8)-0D-08。
注意:PT100和热电偶大16通道,mA/V大32通道
支持热电阻的两线制/三线制连接,可连接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多种规格热电阻,也可对电阻进行测量。模块内部各处理单元之间提供了3000V的电气隔离,有效的防止模块因外界高压冲击而损坏,为工厂自动化以及楼宇自动化提供了高效的解决方案。
五、操作说明
(一)按键功能 仪表按键为轻触式按键,使用时请勿用力按压。
按键 |
说 明 |
SET |
参数设置键:运行状态下,长按SET键不动约1秒进入参数设置画面; 确认键:设置状态下,轻按SET键确认当前设置,自动跳入下一参数设置画面; 退出键:设置状态下,长按SET键退出参数设置画面。 |
◄ |
移位键:设置状态下,轻按◄键光标向左移位; 返回键:设置状态下,长按◄键返回上一参数设置画面; 运行状态下,该按键无效。 |
▲ |
画面切换键:运行状态下,轻按▲键向上切换画面; 数值增加键:设置状态下,轻按▲键增加数值。 |
▼ |
画面切换键:运行状态下,轻按▼键向下切换画面; 数值减少键:设置状态下,轻按▼键减少数值。 |
(二)参数设置
工作状态下,仪表同时显示多个通道测量值,按住SET键不动约1秒进入密码验证画面。在设定状态下,显示参数提示信息、设定值。如果设定过程中约 60 秒钟无按键操作,则自动退出设置状态进入运行状态。设置好一个参数后,再按 SET 键确认进入下一个参数设置状态。在设置过程中,长按◄键不动约2秒返回上一个参数设置状态。
序号 |
参数 |
说 明 |
01 |
输入密码 |
按SET键进入密码验证画面,将数值0800更改为0808后轻按SET键确认,进入参数设置界面。密码输入错误无法进入参数设置画面。 |
02 |
通讯地址 |
设置通讯地址,范围01~99,出厂默认为01。 |
03 |
波特率 |
设置波特率,范围12.0~57.60K bps,出厂默认为9.60。 |
04 |
校验位 |
设置校验位,类型无校验none,偶校验even,奇校验odd,出厂默认为none。 |
05 |
开路通讯值 |
开路状态仪表显示HH,即该通道传感器信号未接入或者信号大幅超量程。 设置输入开路状态时(没有信号输入)通讯数据值。建议设置量程范围外的数值以便区别,例如测量温度如果设置为0,那么开路状态时通讯数值也是0可能导致判断错误。出厂默认为3000。 |
06 |
循环显示时间 |
设置各画面间自动切换时长(单位秒),每屏液晶画面多可显示8个数据,超出的按每8个数据为一个画面循环显示。范围10-120秒,出厂默认为10秒。 |
07 |
测量通道数 |
设置仪表的输入通道数,范围1-16。 |
08 |
滤波阻尼 |
设置测量值滤波阻尼系数,数值越大测量越稳定响应越慢,范围0-20,出厂默认为0。 |
09 |
温度补偿修正 |
设置仪表温度补偿修正值,热电偶输入时有效,范围-20.0~20.0,出厂默认为0.0。 |
10 |
变送输出方式 |
设置变送输出方式,仪表配备输出电压V可设置为0-5V、1-5V、0-10V。 输出电流mA可设置为0-20mA、4-20mA、0-10mA。不带变送输出则自动跳过此项。 |
11 |
AL1报警的方式 |
设置第1个报警点报警的方式,类别上限报警,下限报警,关闭报警(参考报警说明) |
12 |
AL2报警的方式 |
设置第2个报警点报警的方式,类别上限报警,下限报警,关闭报警(参考报警说明) |
13 |
设置通道 |
输入需要设置参数的通道号,如需设置第3通道的参数则输入通道号03。默认为从通道01依次往后排列。 |
14 |
第01通道 输入类型 |
设置当前通道的输入信号类型,如4-20mA,PT100等。参考输入信号类型对照表。 |
15 |
第01通道 小数点 |
设置当前通道的小数点位置,范围0~3。对于热阻热偶等温度信号为小数点后一位,即显示分辨率为0.1℃,在1000度以上自动转换不带小数点分辨率为1℃。 |
16 |
第01通道 量程下限 |
设置当前通道的量程下限,范围-9999~9999。 |
17 |
第01通道 量程上限 |
设置当前通道的量程上限,范围-9999~9999。 |
18 |
第01通道 变送下限 |
设置当前通道的变送下限,范围-9999~9999,不带变送输出则自动跳过此项。 |
19 |
第01通道 变送上限 |
设置当前通道的变送上限,范围-9999~9999,不带变送输出则自动跳过此项。 |
20 |
第01通道 零点修正 |
设置当前通道的零点误差修正值,范围为-99.9~99.9,出厂默认为0。设置为99.9则表示该通道不参与测量。 |
21 |
第01通道 满度修正 |
设置当前通道的满度误差修正值。修正值范围为0.500~2.000,出厂值设为1.000。显示值=满度修正×(实际测量值+零点修正)。 |
22 |
第01通道 AL1报警值 |
设置当前通道第1报警值,范围-9999~9999。(参考报警说明) |
23 |
第01通道 AL1复位值 |
设置当前通道第1报警复位值,范围-9999~9999。 |
24 |
第01通道 AL2报警值 |
设置当前通道第2报警值,范围-9999~9999。 |
25 |
第01通道 AL2复位值 |
设置当前通道第2报警复位值,范围-9999~9999。 |
26 |
复制当前通道参数 |
设置是否将当前通道的参数复制给其他通道。设置为否,不复制该通道参数,自动跳转到下一通道参数设置画面。设置为是,复制当前通道的第14~19和第22~25项参数给其他所有通道,第20和21项零点/满度修正值不复制。 |
参数设置结束,显示-End,仪表自动进入运行状态。 |
输入信号类型对照表 |
|||||
参数提示符 |
信号类型 |
参数提示符 |
信号类型 |
参数提示符 |
信号类型 |
P100 |
Pt100热电阻 |
tC-E |
E 型热电偶 |
1-5V |
DC1-5V |
C100 |
Cu100热电阻 |
tC-b |
B 型热电偶 |
0-5V |
DC0-5V |
Cu50 |
Cu50热电阻 |
tC-t |
T 型热电偶 |
0-10V |
DC0-10V |
bA1 |
BA1热电阻 |
tC-n |
N 型热电偶 |
0-50 |
0-50mV |
bA2 |
BA2热电阻 |
tC-J |
J 型热电偶 |
0-100 |
0-100mV |
rtd |
电阻0-400Ω |
4-20 |
DC4-20mA |
其他输入信号请注明 |
|
tC-S |
S 型热电偶 |
0-10A |
DC0-10mA |
||
tC-K |
K 型热电偶 |
0-20 |
DC0-20mA |
六、通讯说明
(1)本产品配RS232、RS485接口,直接与计算机通讯。RS485标准通讯距离1.5km,可以挂接多个仪表。RS232标准通讯距离15m,只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑1个停止位,校验位可设置。为避免通讯冲突,仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令,然后等待一段时间,等候仪表回答,仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中,仪表地址不能相同,波特率要一致。
(2)采用标准Modbus-RTU通讯协议,使用其中的03、04、06功能号。在使用组态软件时,可选用标准Modbus或modicon(*康)的PLC,Modbus-RTU地址型,功能号为3X或4X都可以,寄存器地址是从第一个开始,数据为整型16位,使用组态王软件寄存器从0001或0000开始(即4x001,4x000),有的组态软件是从3x001或3x000开始。通讯为整数,需用户根据实际情况处理小数点位数。通讯传输数据为有符号的整型数据,用户编程建议定义有符号的整型数据即可。当数据大于0X8000时,数据取反加1即为负数的实际数值,例如通讯传输数据为0XFFFF,对应数据值为-1,通讯传输数据为0XF012,对应数据值为-4078。对于长整型数据如累积量等,数据值=高位×65536+低位。组态时用户也可以选择数据类型为长整型(Long),系统自动计算出累积量。寄存器4x1000-4x1031为16路测量值的单精度浮点数类型,执行标准IEEE754,可用于温度值小数点后两位的情况等。
寄存器对应表 |
|||||
寄存器 |
数值 |
寄存器 |
数值 |
寄存器 |
对应数值 |
4x000-15 |
01-16路测量值(int) |
4x144-159 |
01-16路AL2报警值 |
4x186 |
滤波 |
4x016-31 |
01-16路输入类型 |
4x160-175 |
01-16路AL2复位值 |
4x187 |
补偿温度误差修正 |
4x032-47 |
01-16路小数点 |
4x176-179 |
备用 |
4x188 |
第1报警的方式 |
4x048-63 |
01-16路量程下限 |
4x180 |
通讯地址(1-99) |
4x189 |
第2报警的方式 |
4x064-79 |
01-16路量程上限 |
4x181 |
波特率 |
4x190 |
补偿温度测量值 |
4x080-95 |
01-16路零点修正 |
4x182 |
校验位 |
4x256-271 |
01-16路报警状态 |
4x096-111 |
01-16路满度修正 |
4x183 |
开路测量值 |
4x272-287 |
01-16路变送输出 |
4x112-127 |
01-16路AL1报警值 |
4x184 |
循环显示切换时间 |
4x1000-1031 |
01-16测量值Float |
4x128-143 |
01-16路AL1复位值 |
4x185 |
通道数 |
其余备用 |
