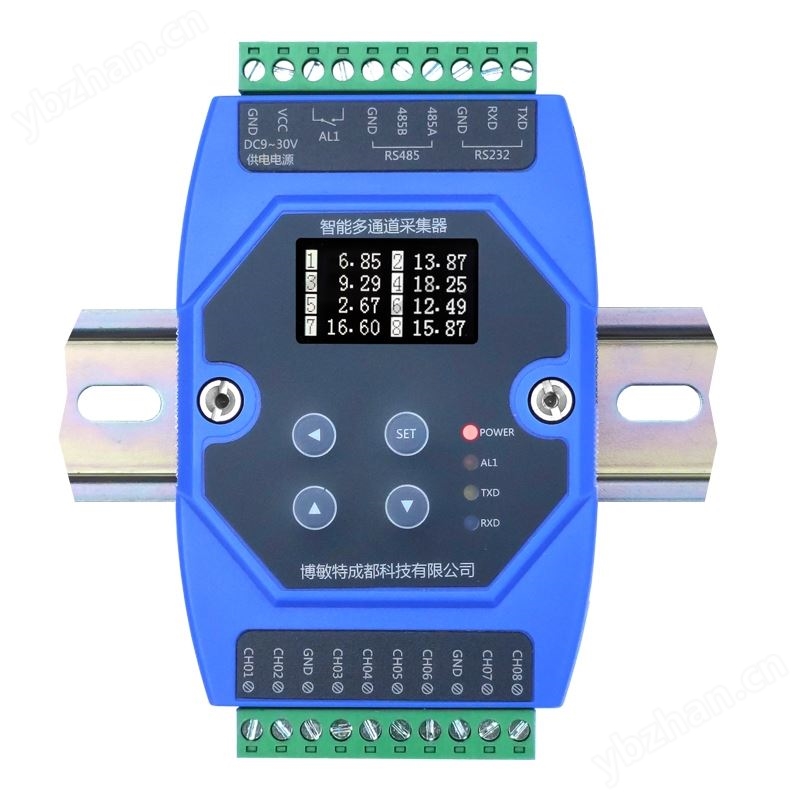

DM-F830系列智能通讯采集模块
一、智能多通道8路0-10V采集模块 产品概述
DM-F830多通道采集器是一款16位微处理器控制的转换器，把传感器、电压或电流转换为工程数字信号，内部DCDC电气隔离使模拟量输入、通讯、供电三端隔离保护，带有一组继电器常开触点输出。
该系列产品支持多种信号输入，支持4路三线制热电阻， 8 路两线制热电阻、 NTC 热敏电阻、热电偶、D C0-5V 、 10V 、4- 20mA 、数字温度传感器1 8B20 ，4路温湿度S HT 传感器变送器等。
二、功能特点
多通道输入。
热电偶输入时，冷端温度自动补偿(内置有DS 18 B 20) 。
内部1500VDC隔离，具有过压保护。
宽范围DC 9-30 V电源供电，电源反接保护设计。
带按键方便用户现场调试设置。
隔离防雷 RS485 接口，标准 MODBUS-RTU 通讯协议 ，通讯可读写所有参数。
DIN35 导轨安装方式。
三、智能多通道8路0-10V采集模块产品选型
多通道采集器 DM-F830 -□□-□□-□()
①② ③④ ⑤⑥
|
①规格尺寸 |
② |
输入信号类型 |
||||
|
代码 |
外形 长×宽×高 |
代码 |
分度号 |
代码 |
分度号 |
|
|
K |

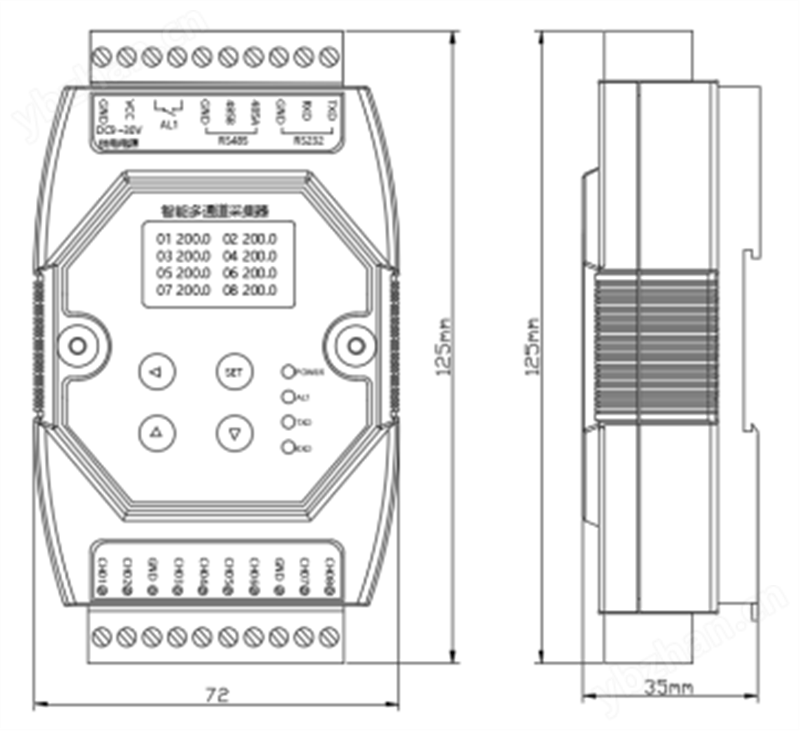

导轨125×72×35mm |
P1 P2 P 3 P4 P5 |
四通道热阻热偶 八通道两线热电阻 八通道热电偶 m V 八通道 m A 八通道 V |
P6 P7 P8 P0 |
八通道热敏电阻 N TC 八通道 1 8B20 温度传感器 四个 S HT 温湿度传感器 其他信号 |
|
|
③继电器输出 |
④通讯输出 |
⑤供电电源 |
⑥备注 |
|||
|
代码 |
继电器数量 |
代码 |
输出类型 |
代码 |
电压范围 |
无备注可忽略 |
|
R 0 R1 |
无继电器 1个继电器 |
C S R |
R S485 和 R S232 RS485 RS232 |
D |
DC9~30V |
|
备注：1、选型必须完整，没有选到的功能也要填上代码。
2 、输入 m A 信号时可设置 4- 20 、 0- 20 、 0- 10mA ；电压 V 信号时可设置 1 -5V 、 0- 5V 、 0- 10V 。
3 、输入信号为热敏电阻时，要备注热敏电阻型号方便确定电阻范围。
选型举例：DM-F830 - KP4 -R1S - D
