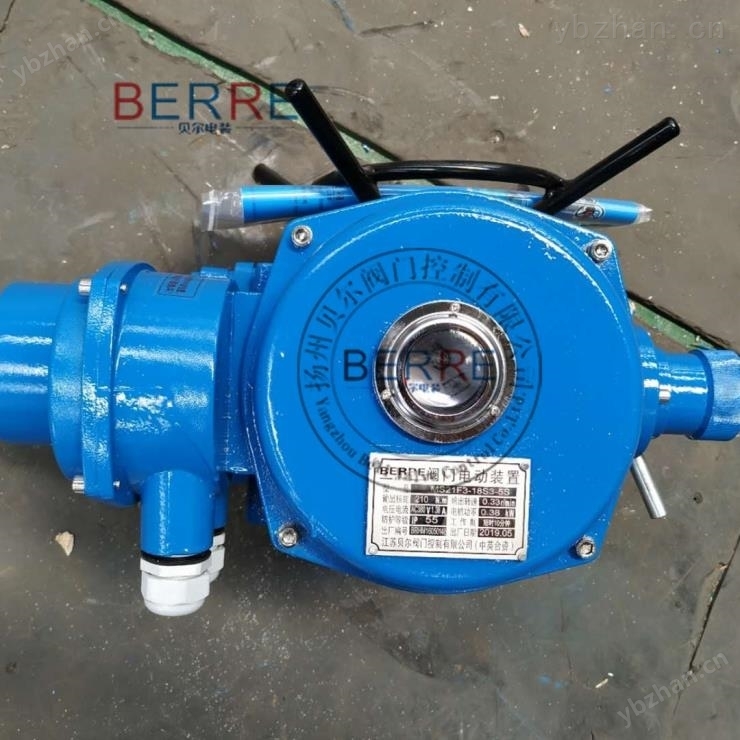

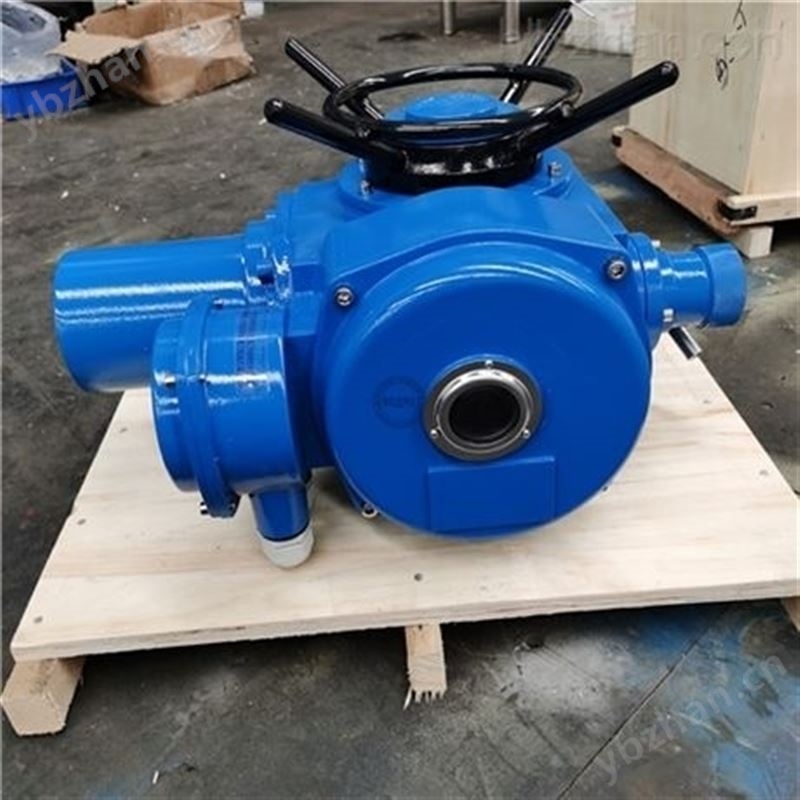

【ZW60-24 普通户外型阀门电动执行机构】基本说明
简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
【ZW60-24 普通户外型阀门电动执行机构】结构组成
结构
并采用隔爆型接线盒和YDF隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！Z型电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手－电动切换机构、手轮及电气部分组成。其传动原理如图所示。
注意：隔爆型电气部分加了隔爆面结构，
参数规格
|
型号规格 |
公称转矩（N，m) |
公称推力（KN） |
Z大阀杆直径（mm) |
Z大转圈数（圈） |
手动速比 |
输出转速（r/min) |
电机功率（KW） |
参考重量（Kg) |
|
Z5 |
50 |
20 |
28 |
60 |
1::1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1::1 |
182436 |
0.250.37 |
45 |
|
Z15 |
150 |
182436 |
0.370.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1::1 |
1824 |
0.370.55 |
55 |
|
Z30 |
300 |
1824 |
0.550.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1::1(20::1) |
2436 |
1.11.5 |
110 |
|
Z60 |
600 |
2436 |
1.52.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1::1(25::1) |
2436 |
2.23 |
139 |
|
Z120 |
1200 |
2436 |
34 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5::1 |
1824 |
45.5 |
250 |
|
Z250 |
2500 |
1824 |
5.57.5 |
255 |
||||
|
Z350 |
3500 |
700 |
150 |
20::1 |
1824 |
7.510 |
330 |
|
|
Z500 |
5000 |
80 |
1824 |
1015 |
350 |
