产品简介在线询价

产地	国产	加工定制	否	适用行业	其他
频率稳定度	≤ ±5 x10-6

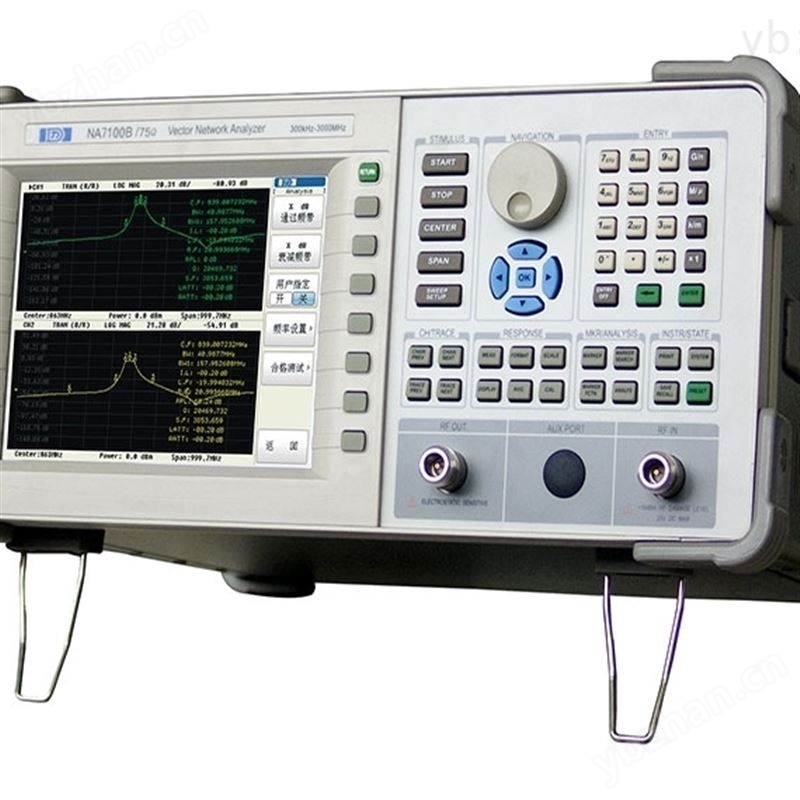

NA7100B矢量网络分析仪：

矢量网络分析仪采用高精度DDS数字合成信号源、窄带接收机及DSP数字信号处理和工控机高速处理器平台，因而具有测量精度高、速度快和测量适应能力强等特点，并且软件功能强大，界面友好非常适用于射频元器件大批量的业领域，高性能低价格。
晶体、声表产品测量的解决方案，可替代安捷伦E5100产品

矢量网络分析仪产品详情

产品名称：矢量网络分析仪
货　　号：27757
产品型号：HAD-NA7100

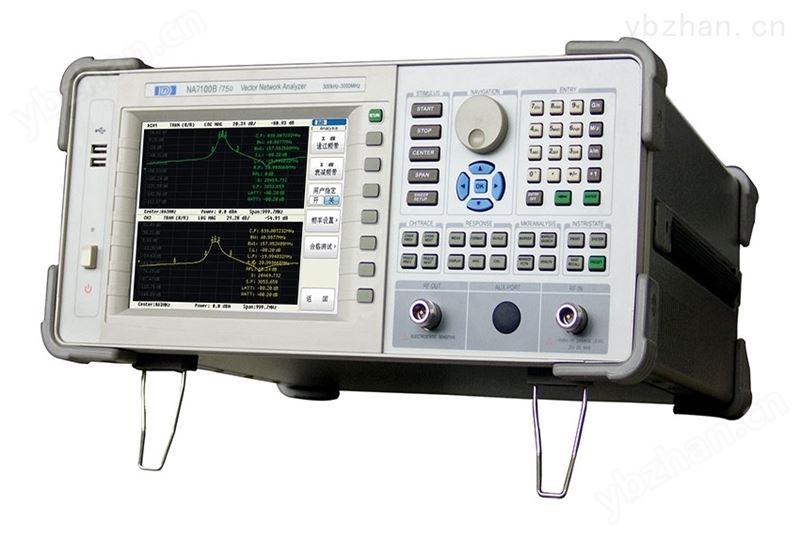

NA7100B矢量网络分析仪：

矢量网络分析仪采用高精度DDS数字合成信号源、窄带接收机及DSP数字信号处理和工控机高速处理器平台，因而具有测量精度高、速度快和测量适应能力强等特点，并且软件功能强大，界面友好非常适用于射频元器件大批量的业领域，高性能低价格。

晶体、声表产品测量的解决方案，可替代安捷伦E5100产品

选购型号

高性能的
1Hz的数字合成源
内置的直接数字合成源产生快速、稳定、高分辨率（1Hz）的信号；可调整宽范围输出功率的特点适用于有源的RF器件。
快速扫描
每场约150ms/201点的高速扫描功能，能进行实时的快速测量，提高工作现场的工作效率；
高速处理器
工控机高速处理器平台，缩短了处理时间并提高了总率；
窄带接收机
100Hz~20KHz的窄带测量接收机，不但可以实现矢量的测量和提高测量灵敏度，还具有100dB的测量动态，特别适于各种RF器件的线性和非线性测量；
高灵敏度、高反射大动态测量
由于灵敏度的提高，可以在小信号的情况下测量部件的传输和反射，校准后的反射测量方向性达50dB以上；
*
短时间收回设备成本，增线扩容轻松容易！
强大的存储数据和图形处理功能
1G大容量存储器
可存储多达上千个文件（测试数据、图形、或参数设置），可在线直接调用，用于产品型号的快速切换，或历史数据的查阅和分析；
串口并口功能
通过RS232端口，数据能轻松载入您的PC机，实现BMP格式的图形文件存储。通过并口连接打印机上，实现专业wanmei的数据报表输出；
USB接口功能
轻松实现数据文件交换；通过USB口连接打印机上，实现专业wanmei的数据报表输出；
LAN接口功能
通过LAN口，实现远程控制和数据采集，测量数据能轻松载入您的PC机管理系统，对产品进行数量统计、分级筛选、提取数据进行分析等等；
数据格式
多格式显示：包括对数幅度、线性幅度、相位和群延时、驻波比（SWR）、史密斯圆图、阻抗幅度、极坐标图、实部和虚部等；
7.5英寸大屏幕彩色TFT液晶显示
直观分辨各种测试信息，如测试功能选项，双通道数据，PASS/FAIL测量结果等，可外接大屏幕彩色VGA显示器或投影仪，便于测量结果放大察看及数据分析。
高效、化工具
存储/调用功能
可存储和调用千种以上预设的器件型号对应仪器状态和合格限设置，只需“一键输入”，快速切换，方便测量同一器件的不同参数，也方便工厂快速变线不同型号的器件，提高效率，避免由于反复输入测试参数而出现操作失误。在每个设置状态中，包含所有测试参数，如起始/终止频率，功率电平、中频带宽、校准数据、频标、合格限等；
自动合格判断
在射频器件、部件业，线上的测试工位都设置成相同的合格限，与测量数据相比较，结果一目了然，限度减少人员带来的测量误差和误判。
强大的多频标功能
每个通道8个MARKER标定测量数据，自动实时测量器件特性，如：、最小值、中心频率、3dB带宽、衰减频带、插损、Q值、矩形系数、平均值、平坦度、标准偏差。
双通道测量方式
两个独立通道可同时完成两种测量，如一个通道测量传输特性，另一个通道测量反射特性，速度更快，效率更高。两个通道可以有不同的参数设置，如频率范围、扫描点数、中频带宽，数据形式也可以有多种，如线性和对数幅度、相位和群时延、驻波比、阻抗幅度、圆极图、史密斯图、实部和虚部。
双窗口显示模式
可同时观察被测器件的宽带与窄带特性，也可观测相同频带的不同特性，分别进行结果分析，也可用于波形放大观察，的方便了测量工作。
文件存储及打印输出
仪器有1G存储容量，方便文件和图形的本地存储；支持多品牌多种打印机，使得数据和图形的本地输出变得简单。

指标	NA7300	NA7100	NA7000A
信号源部分
频率范围	300KHz～3GHz	300KHz～1.3GHz	100KHz～300MHz
频率稳定度	≤ ±5 x10^-6
频率分辨率	1 Hz
信号纯度	≤-65dBc/Hz@10KHz	≤-67dBc/Hz@10KHz	≤-90dBc/Hz@10KHz
输出电平	-48dBm～+10dBm (电桥内置)	-50dBm～+10dBm (电桥内置)
电平精度	≤±1.5dB (-45dBm～+5dBm)	≤±1.5dB
电平平坦度	≤±0.2dB（校准后）
谐波抑制比	≤-30dBc(＞1MHz)，≤-25dBc(≤1MHz)		≤-30dBc(＞1MHz)
方向性	≥ 50dB（矢量校准后）
端口特性	VSWR ≤ 1.3
接收机部分
分辨率带宽	100Hz～15KHz		30Hz～15KHz
动态范围	≥100 dB ( RBW = 1KHz )
电平精度	≤±1.5dB
测量分辨率	0.01dB
输入电平	+10dBm
输入损坏电平	+20dBm
端口特性	VSWR≤1.2
相位特性
相位分辨率	0.01°
相位稳定度	0.5°(RBW=1KHz，常温)
相位稳定度	1°(RBW=3KHz，常温)
显示特性
对数刻度	0.01 dB/DIV～50 dB/DIV
线性刻度	1μV/DIV～10V/DIV
分辨率	0.01dB
扫描时间	约150ms/场～20s/场（201点）
显示器	7.5寸彩色TFT液晶
测量功能
测量通道	2通道，4 轨迹
测量格式	A，B，R，A/R，B/R，A/B
测量参数	对数幅度，线性幅度，相位，群时延，实部，虚部，驻波比，史密斯圆图，圆极图，阻抗幅度
存储功能	可存储200个配置和图形文件
扫描方式	线性，CW（点频），对数，功率
触发方式	连续，单次，保持
接口
标准接口	打印接口，RS232串口，键盘接口，USB口，VGA接口，LAN口
其它指标
电源及功率	AC 90V～250V/50Hz P≤113 W
机械特性指标	4U/19”标准机箱
重量	约15 Kg
工作环境要求	温度：0℃～40℃ 湿度：≤75%
储存环境要求	-10℃～50℃
内置存储器	1G byte
外形尺寸	400mm×220mm×470mm

NA7000	阻抗50欧姆，主要适用于300MHz以下晶体、SAW等器件测量。
NA7300A/NA7100A	阻抗50欧姆，主要适用于通讯和广播类器件测量。
NA7300B/NA7100B	阻抗75欧姆，主要适用于测量********和有线电视器材等。
