概述

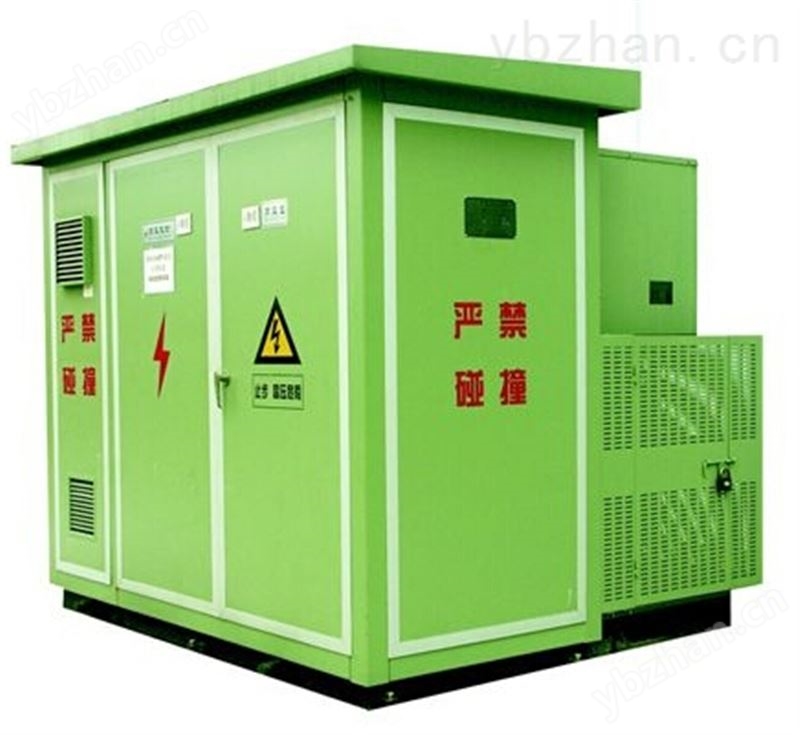

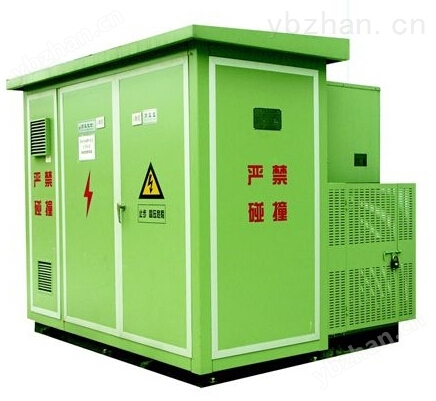

ZBWFO-40 5/0.69系列风力发电用箱式变电站(以下简称箱变)是-种将风电机组发出的
0.6~0.69kV电压升高到35kV后，并网输出的专用设备。该产品是我公司对应近海风电场单机容量
大，防护高的要求开发的新产品。
使用条件及环境
1、海拔高度不超过1000m; .
2、环境温度: -45C- +45C;
3、相以湿度:日平均值不大于95%，月平均值不大于90%;
4、安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上
条件时，用户可与我公司协商。
产品特点
1、高压开关设备、变压器、低压开关设备三位- -体， 成套性强;低损坏、低噪音、性能*，箱
体采用防盗结构;
2、高、低压保护完善，运行安全可靠，维护简单;接续方案灵活多样;
3、高压一般采用负荷开关- 熔断器组合电器保护，熔断器一 相熔断后，三相联动脱扣，负荷开关
有真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断
器，带撞击器，动作可知，开断容量大，主要技术参数见下表。高压负荷开关推荐选用真空负
荷开关产品，弹簧操动机构采用AC220V操作，能加装箱变保护装置,轻重******接口;并按变压
器容量配熔断器，带避雷器及带电显示装置。组合电器真空灭弧室和隔离刀闸、接地刀闸之间
具有可靠的机械联锁，只有在真空灭弧室处于分闸状态下时，才能够操作隔离刀闸和接地刀闸，
隔离刀闸与接地刀闸联动。熔断器的脱扣装置为三极联动，所配用的熔断器为撞针式熔断器，
撞击器可以直接分断负荷开关，确保在能快速切断故障。
4、低压侧主开关采用智能型断路器，选择性保护。
5、 选用低损耗、油浸式、全密封S9、S10、 S11系列变压器， 也可选用树脂绝缘或NOMEX纸绝缘
环保型干式变压器，底部均配有小车，变压器可方便地进出。
6、外壳材料采用非金属环保箱体，耐腐蚀和防盐雾。也可选用复合板、不锈钢板等,
7.箱变可以根据用户要求高低压侧加操作走廊。
概述
ZBWF口-40.5/0.69系列风力发电用箱式变电站(以下简称箱变)是一种将风电机组发出的
0.6~0.69kV电压升高到35kV后，并网输出的专用设备。该产品是我公司对应近海风电场单机容量大，防护高的要求开发的新产品。
