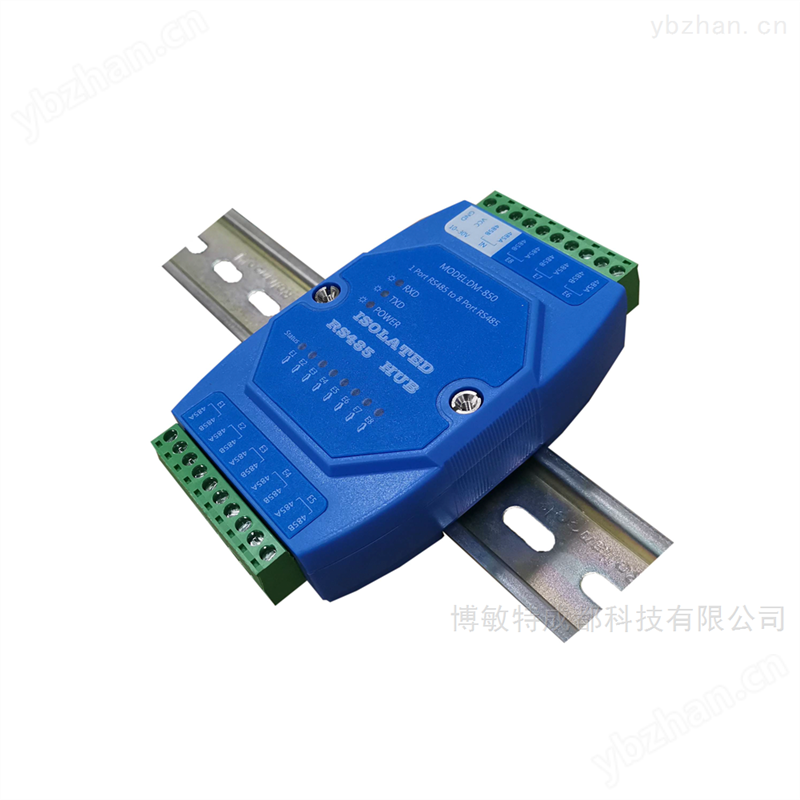

DM850 抗共模干扰RS485集线8口中继隔离器
一、功能特点
采用DC-DC电源隔离和信号磁耦隔离技术,隔离电压1200V
600W浪涌保护,有效地抑制闪电雷击、ESD干扰
每个RS485接口都具有+/-15KVESD保护及TVS过压过流保护
改善总线结构分割网段,提高通信可靠性
传输速度快,支持300bps~230400bps
LED电源指示灯、数据发送指示灯和接收指示灯
宽范围DC10-30V供电
全新ABS阻燃壳体,阻燃等级ABS:UL94HB UL94
二、主要技术指标
项 目 |
参 数 |
产品名称 |
通讯转换器 |
产品功能 |
RS485转8口RS485集线器 |
输入与输出 之间通讯隔离 |
信号隔离:磁耦隔离 电源隔离:DCDC隔离电源模块 隔离电压:1200V |
8组RS485通讯输出 |
波特率:300bps~230400bps. 接口保护:输出接口采用过压过流双保护 端 子:10位插拔式端子 节点数量:每个RS485接口大64个终端 大传输距离:1200米@9600bps |
产品尺寸 |
122mm*72mm*35mm |

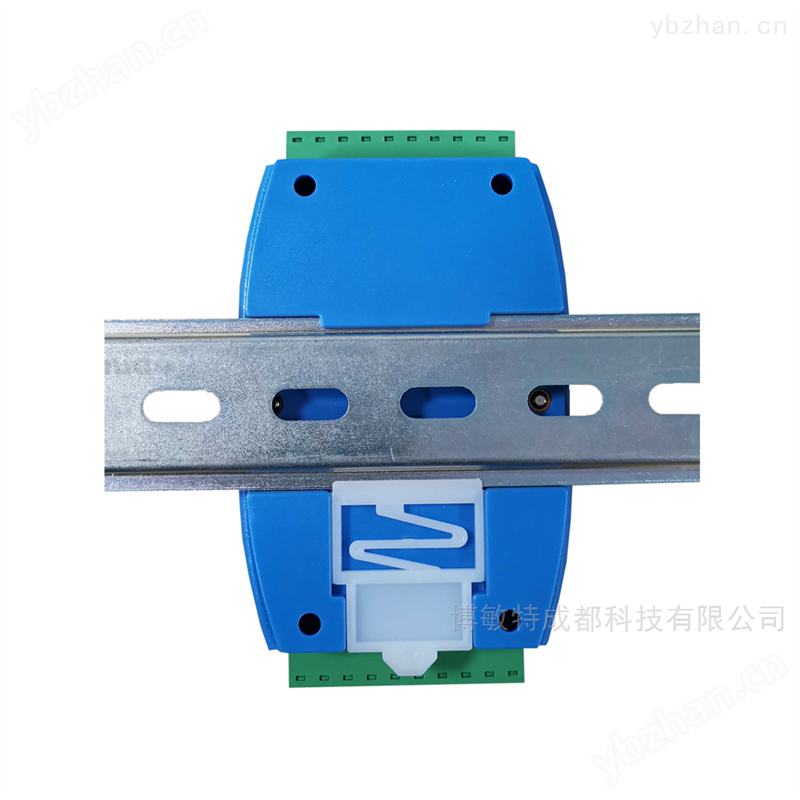

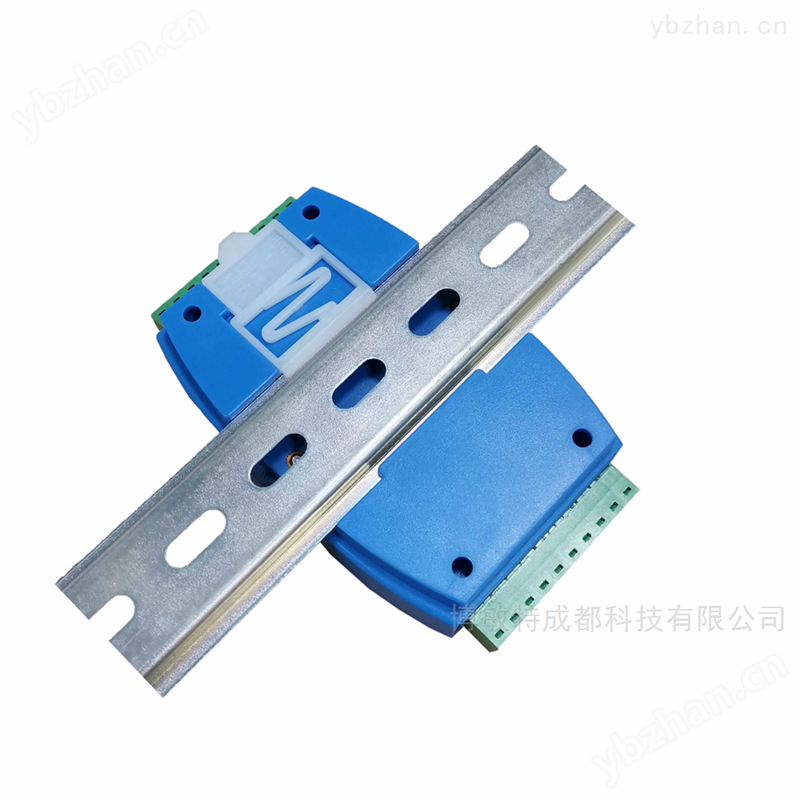

安装方式 |
标准DIN35mm导轨安装 |
工作环境 |
温度:-20 ~ +55℃ 湿度:<85%(不结露) |
工作电源 |
DC9~30V供电,带0.5A过流保护 功耗<2W |

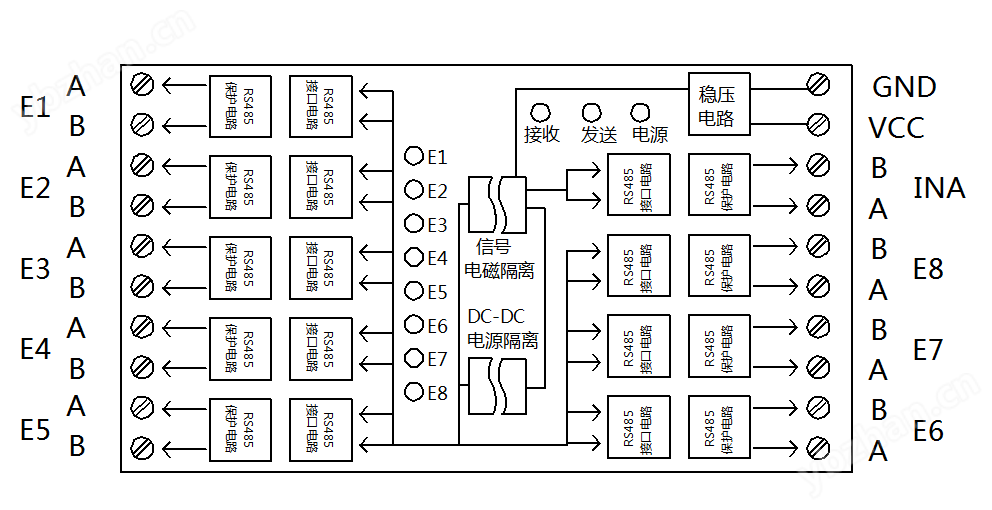

三、产品内部原理图

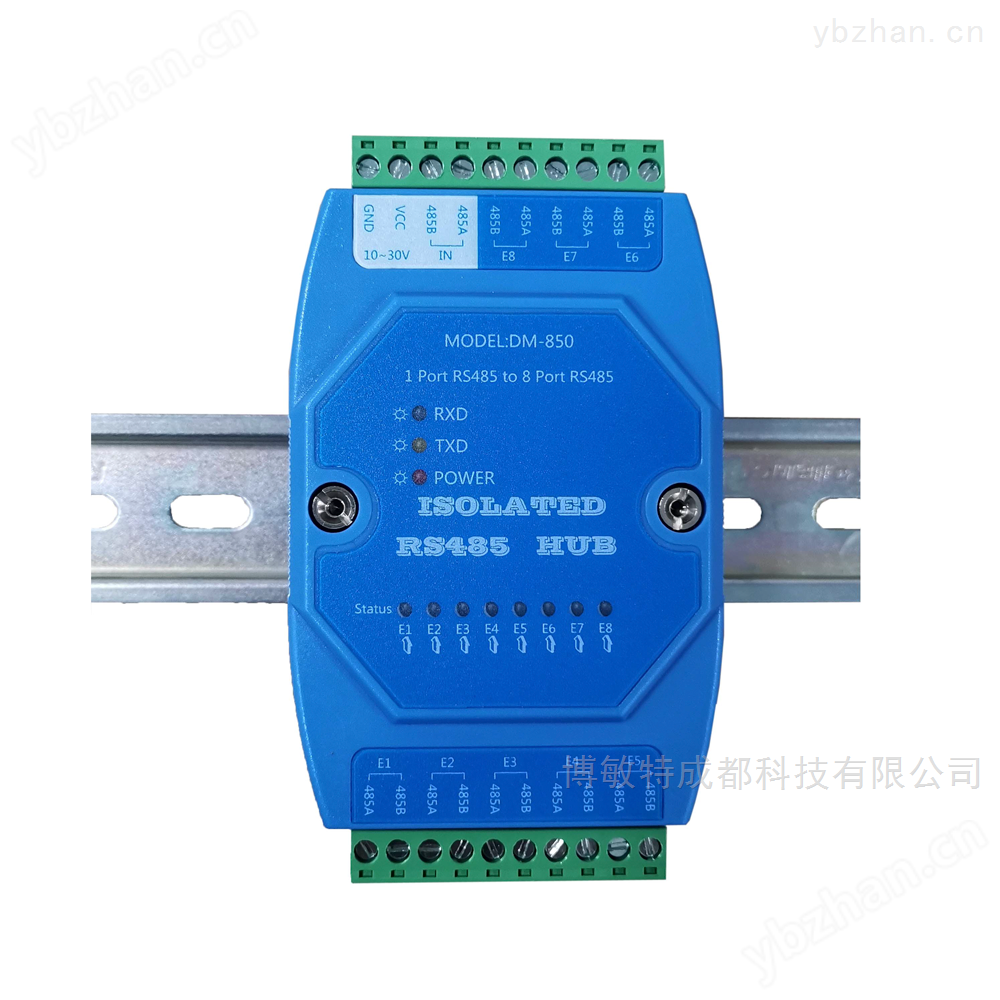

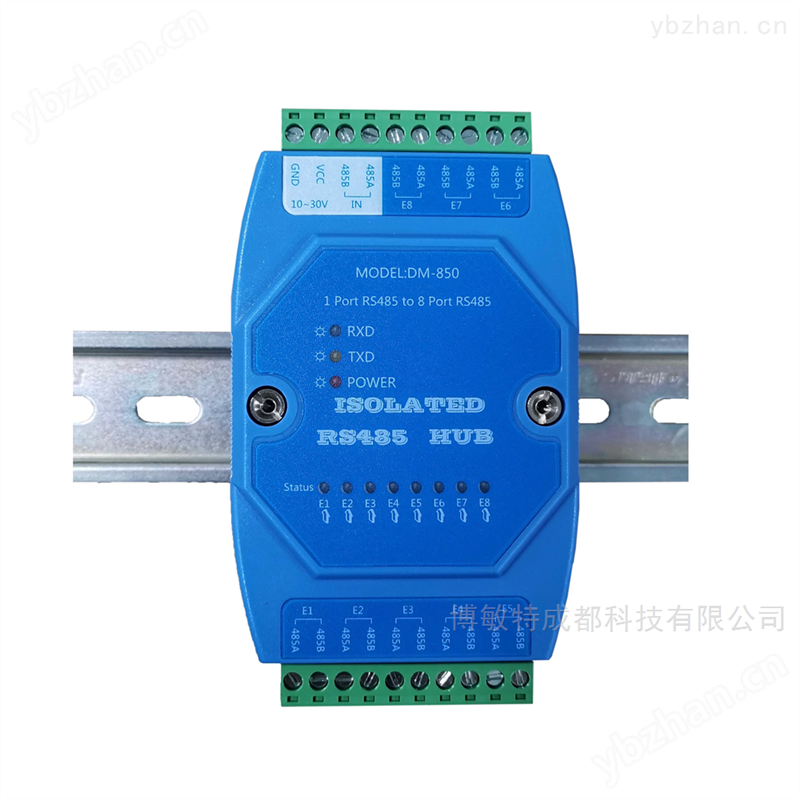

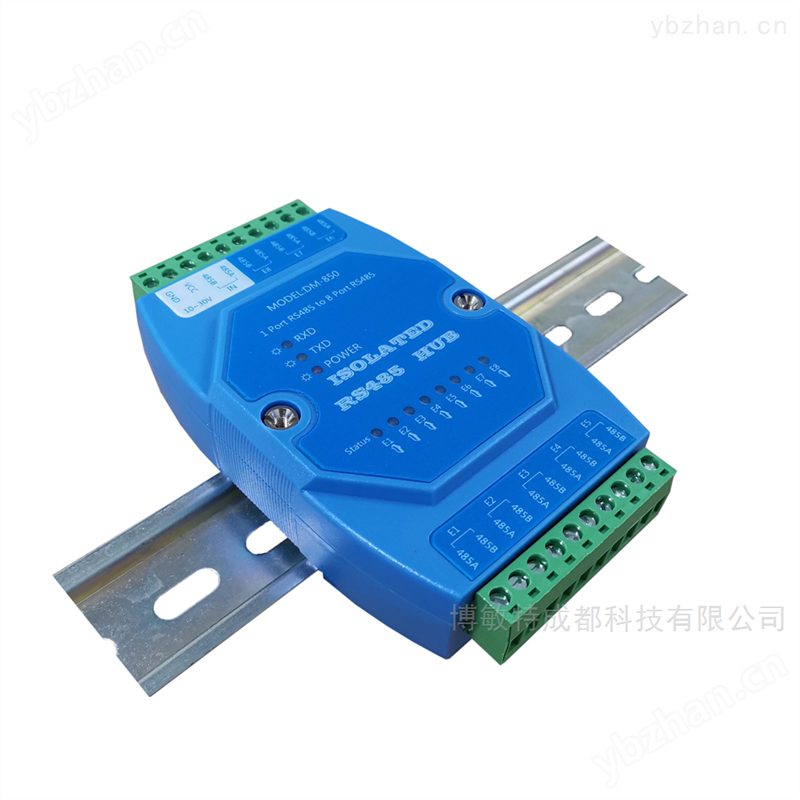

四、端子定义
接口区域 |
名称 |
说明 |
电源接口 |
VCC |
DC10-30V电源正 |
GND |
DC10-30V电源负 |
|
RS485-IN |
B |
RS485 通讯B |
A |
RS485 通讯A |
|
E1-E8 RS485接口 |
A |
RS485 通讯A |
B |
RS485 通讯B |
|
E1-E8指示灯 |
闪烁 |
通讯正常 |
常亮 |
常亮时表示对应E1-E8所连接的RS485接口设备出现短路或信号反接的情况。 |
|
指示灯 |
TXD |
黄色指示灯,数据发送 |
RXD |
蓝色指示灯,数据接收 |
|
POWER |
红色指示灯,电源灯 |
五、应用领域用抗共模干扰RS485集线8口中继隔离器
点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统 。
医疗、工矿产品开发; 工控教学应用远程通讯; 移动数据采集站; 智能楼宇控制数据、安防工程等应用系统; RS485总线工业自动化控制系统。
