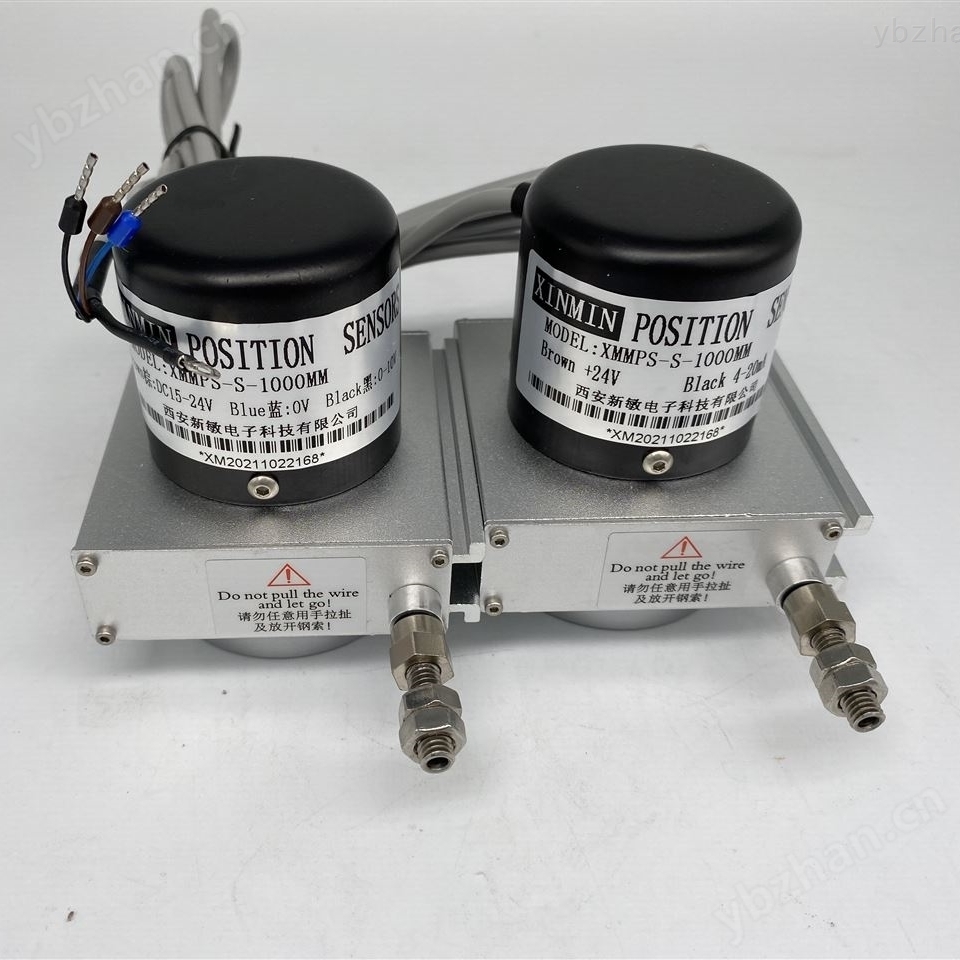

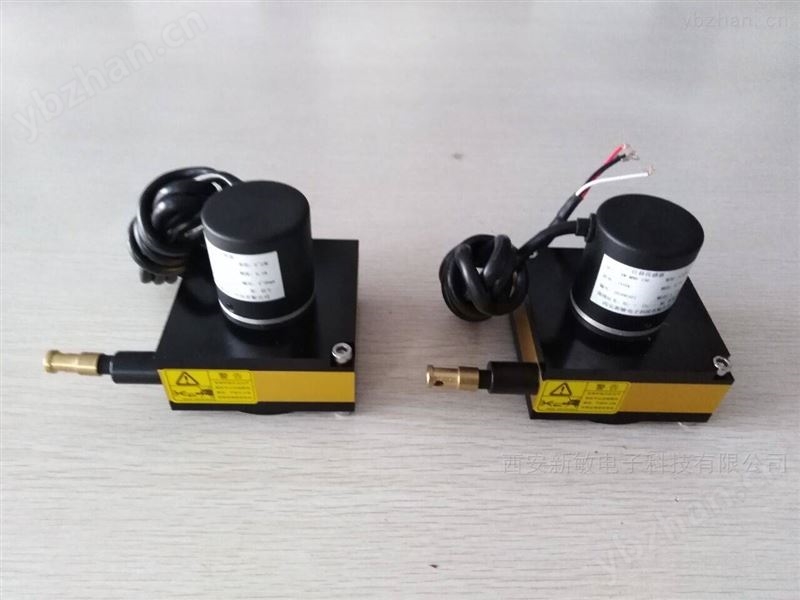

XM MPS 拉绳位移传感器
一、 产品简介
X M M PS拉绳位移传 感 器,量程 100mm-30000mm ,有 S 型 (小型, 100-2500mm )、 M 型(中型 500-7500mm )、 L 型(大型, 7000-15000mm ) 、 XXS 型(微型, 100-600mm )、 XS 型 (微 型, 100-1000mm )、 XL 型(超大型, 15000-30000mm )。传感器输出信号 多样化 。传感器尺寸小、稳定性好、安装使用方便 。
二、 应用领域
该产品应用于 仓储位置定位、水库大坝保护 、闸门开度控制、压力机械、造纸机械、纺织机械、金属板材机械、包装机械 、印刷机械、水平控制仪、建筑机械、工业机器人 、 射出机、木工机械、电梯、空气压缩机、油压机 、高度机、X-Y 轴及其它长度位移、 液位 测量等自动化测量场合。
三、产品特性
1、 使用寿命长,运行次数高达 500 万次 ;
2、 精度高,线性精度 ± o. 153 ,重复性精度 ± o. 023 ,脉冲输出分辨率最高可达 0. 018mm ;
3、 型号多样,多种信号输出可选 ,方便系统采集或者远距离传输 ;
4、 防护等级高,可特殊定制防水型,露天使用。
四、性能参数
型号 |
S |
M |
L |
XL |
XS |
XXS |
量程( mm ) |
100-2500 |
500-7500 |
700-12000 |
12000-30000 |
100-1000 |
100-600 |
输出信号 |
电阻输出 ; 0-5v ; 0-10v ; 4-20mA RS485 数字信号 增量脉冲输出 |
电阻输出; 0-5V;0-10V;4-20mA (外置模块) RS485 (外置模块) |
||||
线性精度 |
± 0.15% ± 0.1% (模拟量信号输出或者 RS485 数字信号输出) ± 0.05% (增量脉冲输出) |
|||||
重复性精度 |
± 0.02% (模拟量信号输出) ; ± 0.01% ( RS485 数字信号输出) |
|||||
分辨率 |
Infinite 无段解析(模拟信号) ; 32bit ( RS485 数字信号) |
|||||
拉绳线径 |
0.8mm |
|||||
最大工作速度 |
1m/s |
0.5m/s |
1m/s |
|||
IP 等级 |
IP65 (防水型 IP67 ) |
IP67 |
||||
使用温度 |
-40 ℃至 +80 ℃ |
|||||
使用寿命 |
500 万次 |
附表:
传感器量程 |
分辨率 |
0-700mm |
0.018mm ( 65 线轮) |
0-1000mm |
0.028mm ( 100 线轮) |
1000-1200mm |
0.033mm |
1200-1500mm |
0.042mm |
1500-2500mm ( S 型) |
0.044mm |
2000-7000mm ( M 型) |
0.055mm |
说明: 上述为 3600 脉冲的拉绳位移传感器参数,其他常用编码器有: 500 脉冲、 1000 脉冲、 2000 脉冲、 2500 脉冲 .
五、安装尺寸
(详询业务)
