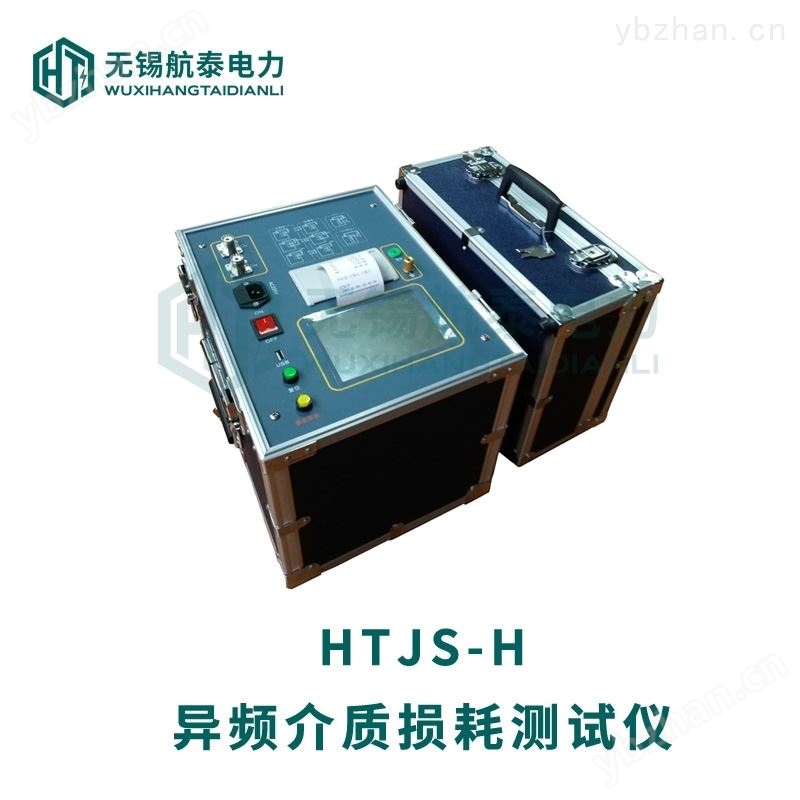

HTJS-H 高压介质损耗测试仪 功能特点
超大液晶中文显示
操作简单，仪器配备了全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
海量存储数据
仪器内部配备有日历芯片和大容量存储器，保存数据 200 组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
科学先进的数据管理
仪器数据可以通过 U 盘导出，可在任意一台 PC 机上通过我公司专用软件，查看和管理数据。
多种测试模式
仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于 10kV ）介质损耗。
CVT 测试一步到位
该仪器还可以测试全密封的 CVT （电容式电压互感器） C1 、 C2 的介损和电容量，实现了 C1 、 C2 的同时测试。该仪器还可以测试 CVT 变比和电压角差。
不拆高压引线测量 CVT
仪器可在不拆除 CVT 高压引线的情况下正确测量 CVT 的介质损耗值和电容值。
CVT 反接屏蔽法测量 C0
仪器可采用反接屏蔽法测量 CVT 上端 C0 的介质损耗值和电容值。
HTJS-H 高压介质损耗测试仪 技术参数
|
1 |
使用条件 |
-15 ℃∽ 40 ℃ |
RH ＜ 80% |
||
|
2 |
抗干扰原理 |
变频法 |
|||
|
3 |
电 源 |
AC 220V ± 10% |
允许发电机 |
||
|
4 |
高压输出 |
0.5KV ∽ 10KV |
每隔 0.1kV |
||
|
|
|
精 度 |
2% |
||
|
|
|
最大电流 |
200mA |
||
|
|
|
容 量 |
2000VA |
||
|
5 |
自激电源 |
AC 0V ∽ 50V/15A |
50HZ 、 60HZ 单频 45HZ/55HZ 47.5HZ/52.5HZ 55H Z/ 65H Z 57.5HZ/62.5HZ 自动双变频 |
||
|
6 |
分 辨 率 |
tg δ : 0.001% |
Cx: 0.001pF |
||
|
7 |
精 度 |
△ tg δ : ± ( 读数 *1.0%+0.040%) |
|||
|
|
|
△ C x : ± ( 读数 *1.0%+1.00PF) |
|||
|
8 |
测量范围 |
tg δ |
无限制 |
||
|
|
|
C x |
15pF ＜ Cx ＜ 300nF |
||
|
|
|
|
10KV |
Cx ＜ 60 nF |
|
|
|
|
|
5KV |
Cx ＜ 150 nF |
|
|
|
|
|
1KV |
Cx ＜ 300 nF |
|
|
|
|
CVT 测试 |
Cx ＜ 300 nF |
||
|
9 |
CVT 变比范围 |
10 ∽ 10000 |
|||
|
|
CVT 变比精度 |
0.1% |
|||
|
|
CVT 变比分辨率 |
0.01 |
|||
|
10 |
外型尺寸（主机） (mm) |
350 （ L ）× 270 （ W ）× 270 （ H ） |
|||
|
|
外型尺寸 ( 附件箱 )(mm) |
350 （ L ）× 270 （ W ）× 160 （ H ） |
|||
|
11 |
存储器大小 |
200 组 支持 U 盘数据存储 |
|||
|
12 |
重量（主机） |
22.75Kg |
|||
|
|
重量（附件箱） |
5.25Kg |
|||
