特点: 海天公司以仪表的精密生产要求,为您提供高品质的测压接头和测压软管总成:测压软管选用 意大利MAC品牌及德国SPRADOW品牌 ,管接头都由数控机床精密加工,扣压设备则采用芬兰芬宝扣

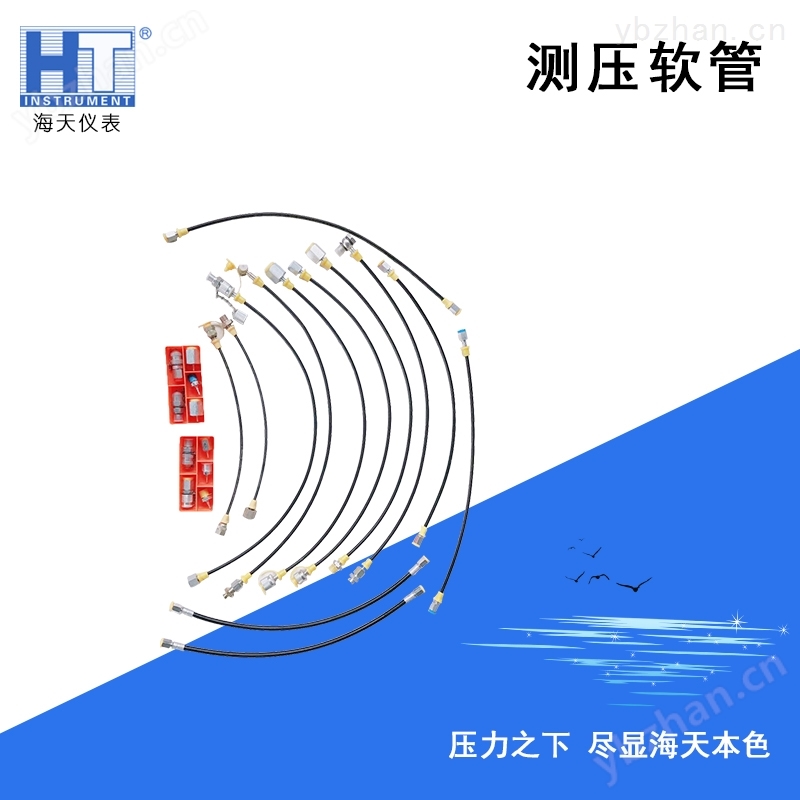

测压软管 风压检测系统 产品详情
产品详情


特点:

  海天公司以仪表的精密生产要求,为您提供高品质的测压接头和测压软管总成:测压软管选用意大利“MAC”品牌及德国“SPRADOW"品牌,管接头都由数控机床精密加工,扣压设备则采用芬兰芬宝扣压机及德国UNIFLEX全套生产设备,扣压精度高、外型美观,并且都经过严格的检漏测试,每批次做爆破实验。从而确保了产品安全可靠的优良品质。


(一)简介
   HF系列微型高压软管接头总成(测压软管、测压装置)公称通径为3mm,工作压力64MPa,用于液压系统中,测试液压系统中各点压力和作为传导流体介质的管道,该软管接头总成与测压点接头配套使用,具有结构*,密封可靠、扣压牢靠,体积小,重量轻,使用简便等特点,其连接形式有铰接式,快换式,锥面密封式等形式,本厂也可提供用户需要的其它连接形式。

INTRODUCTION
HF hose assembly and PTadapter are designed for testing pressure in a
hydraulic system,By installing the PT adapter in your system,you will save the use of expensive fixed gauges and reduce down time,Working pressure of 64MPa ensures extra long service life and reliability.

(二)技术参数 TECHNICAL DATA
公称通径Normal diameter d 3.0mm 2.0mm 4.0mm
软管通径Hose inside diameter d1 2.9mm 2.0mm 4.0mm
软管外径Hose outer diameter d 6.0mm 5.0mm 8.0mm
动态压力 Max.dynamic pressure Pd 40MPa(400bar) 47MPa(470bar) 35MPa(350bar)
静态压力 Max.quiesent pressure Ps 63MPa(630bar) 63MPa(630bar) 60MPa(600bar)
最小爆破压力Min.burst pressure Pe 160MPa(1600bar) 190MPa(1900bar) 150MPa(1500bar)
最小弯曲半径Min.bending radius Rmtn 30mm 20mm 40mm
重量Weight 23g/m 18g/m 47g/m
管子材料material 聚铣胺(PA)
增强编织层knitting 凯夫拉子、芳纶纤维
工作压力/工作温度PN/Temperature range -40~+50℃:99%;>80℃:86%;>100℃:77%;>120℃:60%
适用温度Temperature range -40~+120℃
寿命 Life according DIN 20024
安全系数 Safty coefficient 静载荷时为2.5(static);动载荷时为4(Dynamic)
化学性能Acid-resistant 耐酸性溶剂
环境适用性Surrounding suitability 耐臭氧和紫外线无吸湿性Ozone-resistant,resistance to ultraviolet light and no moisture absorption
适用介质Medium 矿物油、水一乙二醇,酒精,汽油,乳化液,磷酸脂(需要特殊订货)Mineral oil,Water-glycol,Alcohol,Gasoline,Water-oil emulsions,Phosphate ester(special order)
(三)压力降曲线 ELEMENT PRESURE DROP( P)AGAINST FLOW CURVES
在1米长,35cst粘度的矿物油的条件下测试
(四)型号举例
1、微型高压软管两端可任意选定接头的连接形式。
2、用户欲订购一端是快换式接头,其接头螺纹为M16,另一端是直接接压力表,其接口螺纹为M14×1.5,通径为3mm,软管长度为1.5m的软管总成,订货型号是:HFH2-P1-3-P-1.5。
3、订购直接接压力表形式的软管总成时,若用户需要带压力表,则要在订单上说明压力表的量程及表径等。

ORDERING EXAMPLE
1、Any connecting type can be select for ends of the hose.
2、For example,One end is quick fitting of connecting thread is M16,The other is direct to connect with pressure gauge of thread is M14×1.5,Now Dia 3mm,the length ofhose assembly is 1.5M,The model of this is:HFH2-P1-3-P-1.5.
3、If you order the hose assembly is direct to connect with pressure gauge,and you aiso need the pressure gauge,the pressure range and gauge dismeter should be expressed in text.

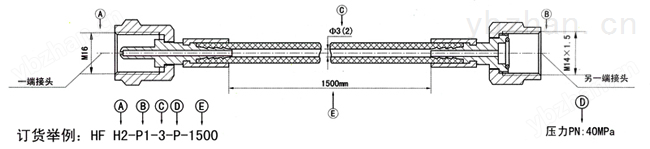

(五)软管总成示例图Example of hose asembly
(六)接头连接尺寸 Construction size

1、快换式 Quick fitting:HFH*
H* M2 d L S 备注remark
H1 M12×1.25 ф3.3 22 17
H2 M16 ф3.3 22 19
H3 M14×1.5 ф3.3 22 17
H4 M16×1.5 ф3.3 22 19
H43 - ф3.3 19 -
2、直接接压力表 Direct to pressure gauge:HFP*
P* M/d I L S 备注remark
P1 M14×1.5 10 34 17
P2 M20×1.5 14 40 24
P3 G1/4''-19 10 34 17
P4 M30×1.5 20 48 36
P5 G1/2''-14 14 40 24
P6 M10×1 8 30 14
P11 1/8''-27NPT 13 30 14
P12 1/4''-18NPT 16 33 17
P13 3/8''-18NPT 16 35 22
P14 1/2''-14NPT 25 45 27
3、外固定螺纹式:Thread:HFG*
G* M I L S 备注remark
G1 M12×1.25 6 30 17
G2 M14×1.5 8 32 17
G3 M16×1.5 8 32 19
G6 M10×1 8 32 14
G7 M14×1 10 34 17
G8 M16×1 10 34 19
G21 7/16''-20UNF 10 34 14
G22 1/2''20UNF 12 36 17
G23 9/16''-18UNF 12 36 19
4、外螺纹式 HFE *
E* M I L S 备注
remark
E1 M14×1.5 12 34 19
E2 G1/4 12 34 19
E3 M12×1.5 12 35 17
E4 M10×1 8 30 17
E5 G1/8 8 30 17
5、外锥螺纹式 HFT*
T* d I L S 备注
remark
T11 1/8"-27NPTF 11 33 13
T12 1/4"-18NPTF 16 37 16
T13 3/8"-18NPTF 16 37 19
6、内螺纹内锥面式 Inside screw thread:HFC *
C* M I L S 备注
remark
C1 M10×1 7 31 15
C2 M12×1.25 8 31 17
C3 M14×1.5 8 31 17
C4 M16×1.5 10 33 19
C5 M12×1 10 33 19
C6 M14×1 12 35 22
C21 7/16"-20UNF 10 33 15
C22 1/2"-20UNF 10 33 17
C23 9/16"-18UNF 12 35 19
7、铰接式 Adjustadle fitting:HF J*
J* M H B d L S 组合垫圈
Semimetallic
gasket
备注
remark
J1 M10×1 20 8 10.2 35 15 10
J2 M14×1.5 25 10 14.2 39 19 14
J3 G1/8 20 8 10.2 35 15 10
J4 G1/4 25 10 14.2 39 19 14
J5 M8×1 20 8 8.2 33 14 8
J6 M12×1.5 25 12 12.2 35 17 12
8、O型圆密封式 HFF*
F* M I L S 备注
remark
F1 M8×1 8 35 14
F2 M10×1 8 35 14
F3 M10×1.25 8 35 14
F4 M14×1.5 9.5 37 19
F21 7/16"-20UNF 10 37 17
F22 1/2"-20UNF 10 37 17
F23 9/16"-18UNF 11 39 19
F24 3/4"-16UNF 11 40 24
9、内螺纹60度外锥接头 HFZ*
Z* d L S 备注
remark
Z1 G1/8" 26 14
Z2 G1/4" 30 17
Z3 M10×1 26 14
Z4 M14×1.5 30 17
10、锥面密封式 Cone seal fitting. HF O*
O* M/NPT/d1 I d L S 密封圈
semimetallic gasket
备注
remark
01 M10×1 8 - 54 17 10
02 M14×1.5 12 - 58 19 14
03 M12×1.5 12 - 58 17 -
011 1/8-27NPT 12 - 58 17 -
012 1/4-18NPT 14 - 60 19 -
031 M12×1.5 6 33 14
032 M14×1.5 6 35 17
033 M14×1.5 8 35 17
034 M16×1.5 8 35 19
035 M16×1.5 10 35 19
036 M18×1.5 10 38 22
11、卡套式 HFK*
K* M/NPT/d1 I L S 密封圈
semimetallic gasket
备注
remark
K1 M10×1 8 51 17 10
K2 M14×1.5 12 55 19 14
K3 M12×1.5 12 55 17 12
K11 1/8-27NPT 12 60 19 -
K12 1/4-18NPT 16 60 17 -
K16 R1/9-28 12 55 16 -
K17 R1/4-19 16 60 18 -
12、圆柱硬管式 HFB*
B* d L S I 备注
remar
B1 4 45 8 22
B2 6 45 8 22
B3 8 45 10 22
B4 10 48 14 25
13、速换式Snap-check fitting:HFS*
S* M I L S 备注
remark
S1 M14×1.5 12 104 19
S2 M20×1.5 14 106 24
S3 G1/4-29 12 104 19
