1.产品描述 ：

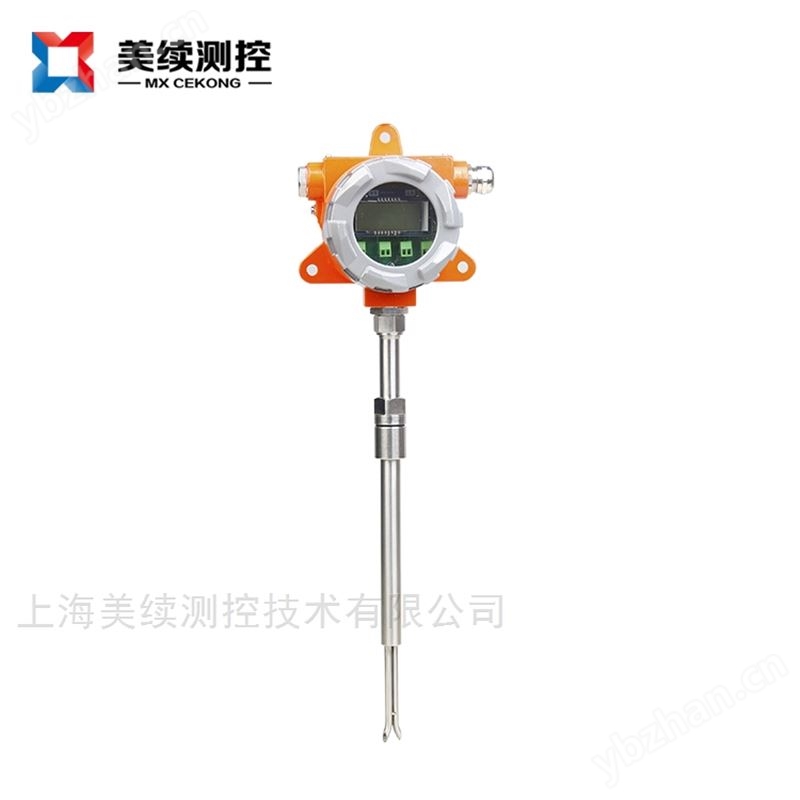

上海美续 MX-LL-FS -02 系列防爆数显风速变送器是一款高稳定多功能的测量仪器 ,适用于1000Pa范围内的气体的正压、负压和差压的测量。基于伯努力方程和皮托管原理,将压力转换为风速,风量输出。防爆数显风速变送器主机配上标准皮托管可以实现对风管的流量和流速,以及温度压力的测量。本款配置进口风压检测传感器,能精准测量风管的流量,流速,压力,温度。
|
|
|
|
|
|
特殊优点：
采用高精度微压力传感器，多功能、高分辨率、高精度、高稳定性，可输入皮脱管系数、空气密度、风口面积，具有测量值温度补偿功能和智能数值稳定功能。
3.应用领域 ：
烟气处理纺织、化工、航空、发电厂、煤矿适用
HVAC暖通空调;过滤器压降监控; 环境监测站
管道空气流量 ;变风量系统,生物安全柜 ，无尘室测试等；
手术室、净化室 ,生物实验室、电子、医药环境等领域微小风速测量
4.产品特点 ：
高精确度，一般可达 ±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，如经常校准或在线校准可得到较准的精确度；
范围度宽， 适用各种口径 ， 测量范围广；
中文液晶显示 ，一键调零功能 ；
可 耐瞬时的高风速和高风压
5 .选型参数规格
|
型号说明： |
MX-LL- FS -0 2 Y（一体式） MX-LL- FS -0 2 F（分体式） |
|
探杆长度 ： |
标准 100mm，直径16mm；可定制1000mm以下，或非标规5000mm以下长度； |
|
连接方式： |
螺纹连接， 法兰连接 ， 卫生卡盘 ； |
|
工作湿度 ： |
0-90%RH不凝露 |
|
分辨率 ： |
风速 0 .05m/s ， 0 .0 1 m/s ；压力 0.1Pa；温度0.1 ℃。 |
|
精度范围： |
±0.2%（特殊定做）、±0.5%（ A ）、 ±1％（ B ）； 精度和流量口径选择有关系 |
|
本体材质： |
304不锈钢 ， 316L不锈钢 ； |
|
工作压力 ： |
0-5KPa内各种量程 （ 具体需预定 ） |
|
工作温度： |
常规： - 5 ℃- 7 0℃，高温范围：-20℃-150℃ （ 需定制 ） |
|
供电电源： |
24VDC供电； 12 VDC供电 （ 需定制 ） |
|
|
|
|
信号输出 ： |
4～20mA电流输出 （ 标准 ） ； 0-10V,0-5V， RS485 （ 需定制 ） |
|
防护等级： |
IP6 5； |
|
直管要求： |
直管段要求：气体（上游直管段应 ≥ 10DN ，下游直管段应 ≥ 5DN ）、液体（上游直管段应 ≥ 20DN ，下游直管段应 ≥ 5DN ） |
|
显示方式 ： |
压力、风速、风量值、温度直接显示 ,并可以通过模拟或数字量输出。 |
8 .选型指南：
|
型号 |
通径 |
连接方式 |
精度 |
本体材质 |
压力 |
温度 |
供电 |
信号 |
防护等级 |
|
MX-LL- FS -0 2 |
DN 25 |
法兰 |
0.5% |
304 |
1kpa |
0- 5 0° |
24VDC |
4-20MA |
IP65 |
|
订货举例： |
MX-LL- FS -0 2 -B1-F2-W1-E1-S2 |
||||||||
