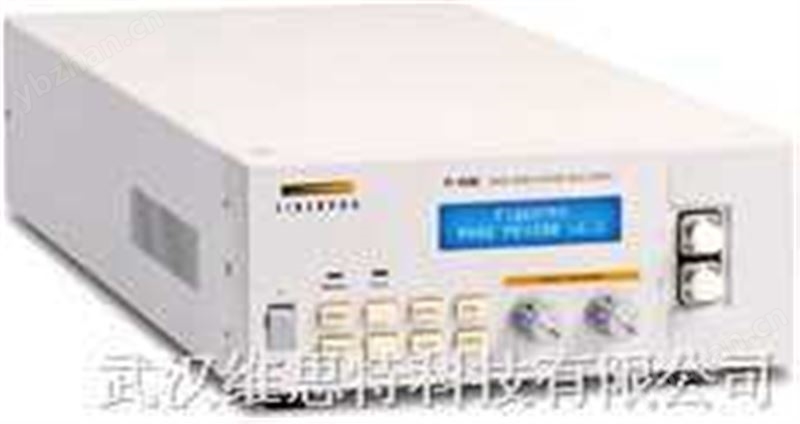

FIBERPRO公司的 PMD (Polarization Mode Dispersion) 仿真仪解决方案－PE4200, 能够模拟数百公里光纤中信号传输的PMD效应。（Pseudo-Maxwellian distribution）凭借其*的全光纤技术，用户可以轻松的控制一阶PMD、二阶PMD和产生随机的PMD符合Maxwellian分布。还有PE4200的可调节性，可以很容易的满足客户的各种特殊需要，例如特殊的PMD范围、随机模式下平均DGD的可调性和速度控制等功能。
PE4200的特性如下：
1、
全光纤配置：保偏光纤（PMF）结构。
2、
利用8个 Pol. Rotators完成Pol. Coupling。
3、
设备
机理
Mechanism：Motor + Fiber Birefringent
4、
PMD仿真：一阶PMD（DGD）、二阶PMD（SOPMD）和高阶PMD的仿真
5、
可变Mean DGD
6、
易实现两台PE4200级联使用，
DGD范围也会加倍
（Cascading mode. PM fiber option）
7、
Splitting Power Monitor option
:外接Power meter可以检测快轴和慢轴的功率分配。
8、
PMF output option: 可扩展DGD range,30ps+70ps,达到兼容10G和40G的目的
9、
PMD
的
Maxwellian
分布
10、
动态仿真速度控制
11、
强大的GUI：Deterministic Statistic Emulation, Virtual(trial) DGD mode, Manual Tuning
12、
客户定制的DGD配置和PMD范围：10G、40G的应用等等
13、
高重复性，高稳定性
14、
远程控制：RS232 和 GPIB
技术指标：
|
Function
|
Controllable 1
st
order PMD generation (DGD)
Controllable 2
nd
order PMD generation
Random PMD generation (Maxwellian distribution)
|
|
Standard DGD Range
|
0～+
3
0ps
1)
|
|
Average PMD
|
11.5 ps(tunable)
2)
|
|
2
nd
order PMD Range
|
0～+61.7
ps
2 3
)
|
|
Response time
|
<300ms
4)
|
|
Operating Wavelength Range
|
1520-1620nm
|
|
I
L
variation
|
<=0.1dB
|
|
PDL
|
<0.2dB
|
|
Return Loss
|
<60dB
|
|
Interface
|
Operating software by GPIB/RS232
|
|
Optical Power Handling
|
>23dBm。
|
|
Connector type
|
FC/PC or FC/APC
|
|
Operating Temperature
|
10
。
C
～
50
。
C
|
|
Storage Temperature
|
0
。
C
～
60
。
C
|
|
Power Supply
|
100-125V,
210-250V, 50Hz/60Hz
|
|
Dimensions(W×H×D)
|
210×82×470mm
3
|
1)
Other ranges are available (ex. 0
～
100ps, 0
～
120ps, 0
～
200ps)
2)
In case DGD is 0
～
30ps, Tunable mean DGD function available.(Various mean DGDs can be generated.)
3)
In case DGD is 0
～
30ps. 2
nd
order PMD range depends on DGD range.
4)
Speed control function available
