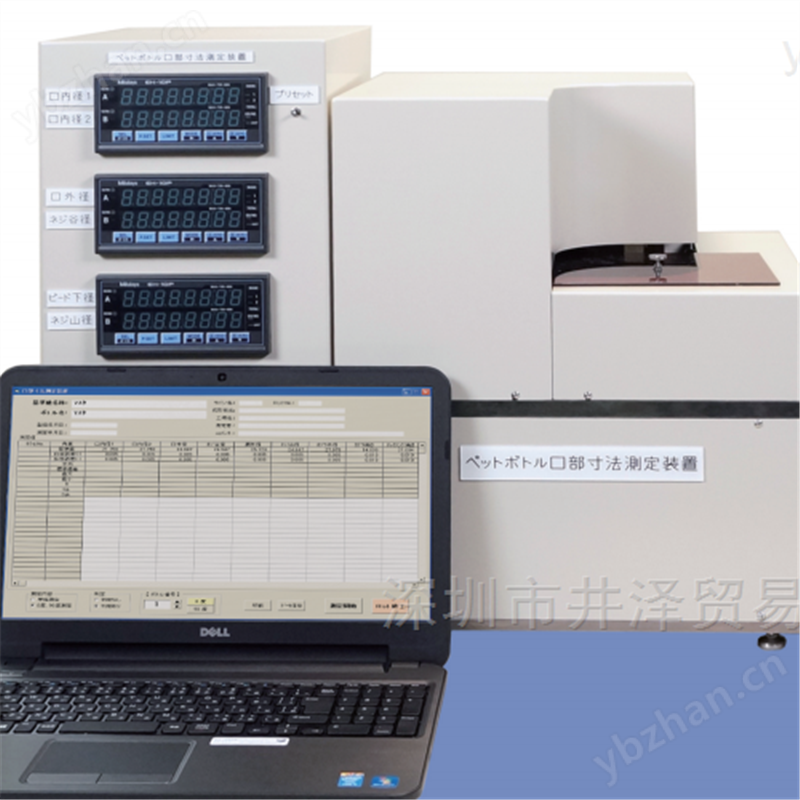

EWIG塑料瓶口部尺寸测量仪装置MTY-7000

EWIG塑料瓶口部尺寸测量仪装置MTY-7000

EWIG塑料瓶口部尺寸测量仪装置MTY-7000

测量时间4秒以内

测量精度5μm以内

重复精度4μm以内

是测量塑料瓶、PET预制件兼用的口部尺寸的测量机。

本通用测量装置使用线性测量仪，使用特殊测量头测量PCO1716、 1810 、 1881 型 PETROL 瓶的口径（ 2 点）、口径、螺纹直径及焊道高度、颈部支撑高度。

（注：PCO1881型不可兼用）

特点：

测量时间在一个方向4秒左右进行。

重复精度是指，主控规中定点重复10次的测定误差 σ 中，在 μm 以内。

测量值显示为数字。

有公差判定灯功能。（公差范围值可任意设定）

OK：绿色指示灯显示

+NG：橙色指示灯显示

－NG：红灯显示

测量数据可通过RS-232C输出。

是操作容易，并且能简单地测量的半自动的测量装置。

工件（PET瓶 & 预成形件）的设置状态，用小型 CCD 照相机能确认。（附件： 12 英寸彩色显示器）

作为操作上也安全的装置制作着。

工件（PET瓶 & 预成形件）测量支持 2 方向（ 0 度位置、 90 度位置）测量。

规格： 测量头特殊内外径测量头（线性量规型）

检测器：LGB-105L（ 9 根）

测量压力：2N左右

测量：带开闭机构显示部

显示器：EH-102P x 4、 EH-101P x 1

显示：最小显示0.001mm（ 1μ ｍ )

公差判定：可设定3等级、 5 等级

通讯：带RS-232C I/O

电缆：带RS连接用电缆（ 4 根）测量精度

指示精度：5μm以内

重复精度：主控规中定点重复10次的测定误差 σ 中，在 μm 以内

测量工件的供给 ： （装置设置）手动插入

自动进料插入功能可选 ： 测量操作程序

接通电源和空气源（空气）（连接） ： 校准测量机和主仪表盘，并确认再现性（2分钟左右）

工件（预成形件）的测量和数据的处理结束（关闭电源和空气源）从周期时间测定开始到 “SW”ON 后，到测定显示为 4 秒以下。

尺寸本体：W500×H610×D340mm

测量后显示部：W240×H580×D380mm

电源AC100V±10%50/60Hz300VA

空气源（空气） ： 0.4～ 0.5MPa

重量 ： 50kg以下（标准品）
