EWIG轮廓形状测量仪装置KCT-6000
EWIG轮廓形状测量仪装置KCT-6000
激光尺寸测量
用非接触制作轮廓数据！可测量各种尺寸或输出CAD数据
本测量机是以测量接触式无法测量的复杂形状的东西，或者难以测量的东西等轮廓形状为目的而开发的装置。
通过在激光尺寸测量机的测长区域内通过测量物的端面，将激光的测长宽度的变化导入电脑，以进行了波形整形等前处理的轮廓数据为基础，通过电脑操作进行各种尺寸的测量。
另外，因为轮廓数据可以以DXF形式或 CSV 形式输出，所以也可以作为 CAD 或 Excel 等数据解析或图纸制作工具使用。
解析能：
只需在图表上单击，即可进行宽度、高度、角度、半径分析等分析，并在画面上显示分析值。此外，通过鼠标和简单的键操作，可以轻松地进行放大缩小和分析点的选择。
数据输出机能：
可通过CSV格式或 DXF 格式保存输出轮廓数据。
可将轮廓数据导入Excel或 CAD 等。
用途：
模具精密加工品的测定
树脂成型产品的质量控制测量
精密机械加工部品精度确认
可变形产品的非接触尺寸测量
基于零件等的经年变化的轮廓形状尺寸测定

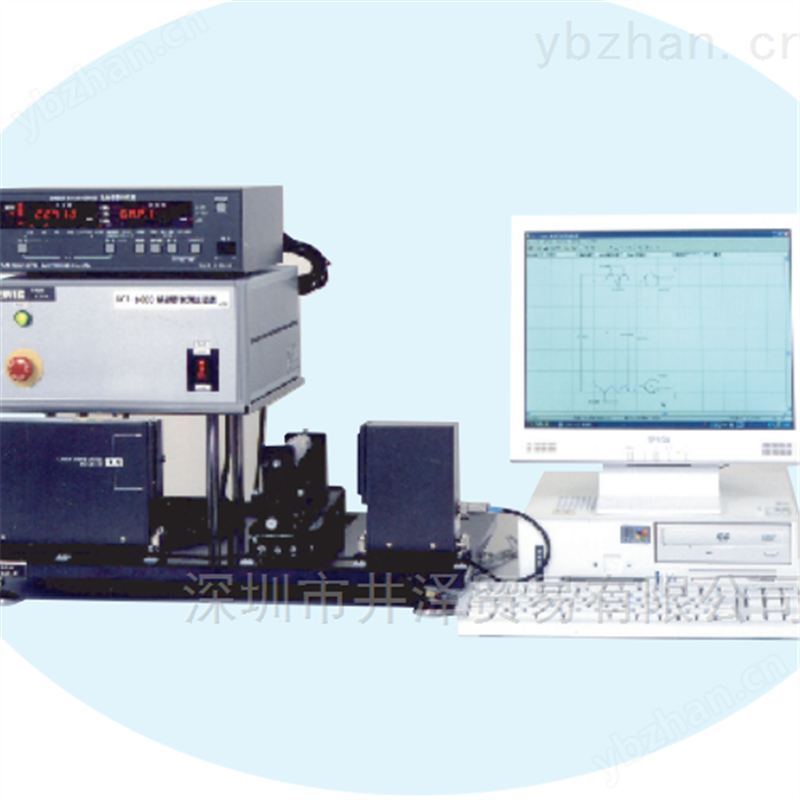

装置构成：
本体KCT-6000
个人电脑
打印机（彩色）
IF电缆
验证夹具（销、螺钉、R量规）
选配：
工件旋转机构
工件固定机构
测量范围的延长（进给方向
规格：
测量方式激光内移动方式数据取入单位：1μｍ
激光尺寸测定器规格 ： LMG606PⅢ
测量范围：0.5～ 60 ㎜
测量精度： ±4μm （在可测量范围的 70% 以内）
直动电动滑块规格SRL-40B1-07KF（ ORINTAL ） 5 相步进马达、滚珠丝杆重复精度： ±0.01 ㎜
分辨率：0.001㎜
领头：1㎜
冲程：75㎜
装置分辨率进给方向：0.001mm高度方向： 0.001mm
装置测量范围进给方向：MAX50mm（移动距离不超过 50mm ）
高度方向：1mm～ 60mm
测定时间10mm约 62sec
分析工具虚拟点：可在任意位置将虚拟点用作打点和分析点
峰值检测：检测轮廓数据上两点间的值，将虚拟点打点
底部检测：检测轮廓数据上两点间的最小值，将虚拟点打点
交点检测：选择轮廓数据上的4点，求出前 2 点和后 2 点各自的近似直线，检测两条直线的交点。
水平尺寸：轮廓数据上两点的水平距离
垂直尺寸：轮廓数据上两点的垂直距离
斜度：轮廓数据上两点的倾斜距离
半径尺寸：选择轮廓数据上的两点，用最小二乘法计算其间的半径值
斜度：轮廓数据上两点的水平或垂直角度
角度尺寸：轮廓数据上4点的夹角
分析数200处（包括虚拟点）
数据点数100000分（软件上）
测定条件 设定： （食谱设置）
处方名称：可输入半角25个字符（成为登录文件名）
开始位置：开始测量的位置（高速移动到该位置后开始测量）
结束位置：结束测量的位置
测量注释测量者：最多可输入15个半角字符
测量日期：系统日期使用（数据保存时的文件名）
备注：最多可输入40个半角字符
根据数据输出功能CSV形式的 “ 测定数据 ”“ 解析结果 ” 各自的输出
以DXF格式输出数据打印功能分析结果列表打印图表
使用电脑WindowsXP Professional（ celeron:1.8GHz 以上推荐）
使用电源AC100V±10%5A
使用环境20℃±10℃35～ 85%RH （无结露）
