1. 系统
|
货号 |
型 号 |
主机 规格 |
|
|
X1 轴测量范围 |
Z1 轴测量范围 |
||
|
218-633DC |
CV-2100M4 |
100 mm |
50 mm |
1-1. 系统图
|
|
|
|
|
・ 分析软件 ・ 电脑 ・ 打印机
|
|
数据处理部 |
1-2. 数据处理部
|
分析软件 |
|
FORMTRACEPAK V5.4 （ CV ） |

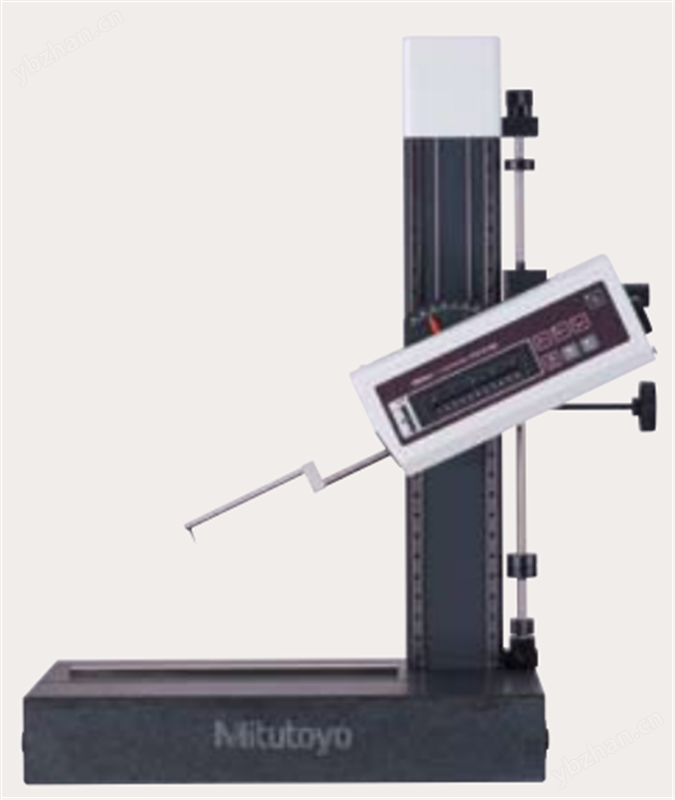

2. 主机 规格
|
测量范围 |
X1 轴 |
100 mm |
|
|
|
Z1 轴 |
50 mm |
|
|
垂直移动 |
|
|
350 mm 快速上下动和微动 |
|
X1 轴倾角范围 |
|
|
± 45 ° 手 动 |
|
类型 |
X1 轴 |
|
反射型线性编码器 |
|
|
Z1 轴 |
|
圆弧光栅尺 |
|
分辨 力 |
X1 轴 |
|
0.1 μ m |
|
|
Z1 轴 |
|
0.1 μ m |
|
驱动速度 |
X1 轴 |
|
0 ～ 20 mm/s 外加手动 |
|
测量速度 |
|
|
0.02 ～ 5 mm/s |
|
直线度 （以X1轴为水平方向上） |
|
2.5 μ m/100 mm |
|
|
指示精度 |
X1 轴 |
|
±（2.5＋0.02L） μ m L 为驱动长度 （mm） |
|
（ 20 ℃） |
Z1 轴 |
|
±（ 2.5 ＋｜ 0.1H ｜）μ m H ： 基于水平位置的测量高度 （mm） |
|
测针上／下运作 |
弧形移动 |
||
|
测量方向 |
|
|
向 前 / 向后 |
|
测针方向 |
|
|
向下 |
|
测力 |
|
|
30 ± 10 mN |
|
跟踪角度 |
向上 |
|
77 ° （ 依表面粗糙度而定 ） |
|
|
向下 |
|
87 ° （ 依表面粗糙度而定 ） * 使用配置的标准测头 |
|
测针针尖 |
半径 |
|
25 μ m |
|
|
材料 |
|
硬质合金 |
|
基座尺寸 |
|
|
600 × 450 mm |
|
基座材料 |
|
|
花岗岩 |
|
尺寸 |
主机 |
|
651 × 143 × 138.5 mm |
|
|
立柱 部 |
885 × 745 × 450 mm |
|
|
重量 |
主机 |
|
5.8 kg |
|
|
立柱 部 |
140 kg |
|
|
使用温度 范围 |
|
|
0 ～ 40 ℃ |
|
使用湿度 范围 |
|
|
20 ～80 %RT 但是不能结露 |
|
保存温度 范围 |
|
|
-10 ～ 50 ℃ |
|
保存湿度 范围 |
|
|
5 ～90 %RT 但是不能结露 |
|
电 源 |
|
|
AC 100 ～ 120V 、 200 ～ 240 V ± 10% 、 AC50/60 Hz |
|
消耗功率 |
|
|
3 0 W |
