导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子
部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接受，并将时间信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识
别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T 成正比：
D=C×T/2
其中C 为光速

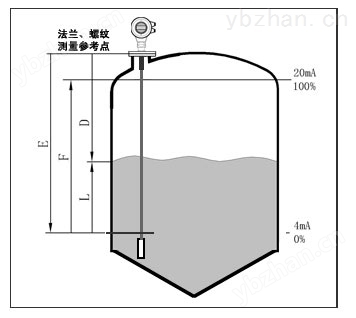

因空罐的距离E已知，则物位L为：
L=E-D
出 输
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于4－20mA 输出。
产品简介:
| 类别 | SYC-LD601 | SYC-LD602 | SYC-LD603 |
| 应用 | 液体、固体小颗粒及粉体 | 液体、固体小颗粒及粉体 | 液体 |
| 测量范围 | 20 米（可扩展至30 米） | 6 米 | 6 米 |
| 过程连接 | 螺纹、法兰 | 螺纹、法兰 | 螺纹、法兰 |
| 过程温度 | -20-220℃ | -20-220℃ | -20-220℃ |
| 过程压力 | -1.0-40bar | -1.0-40bar | -1.0-60bar |
| 精度 | <0.1% | <0.1% | <0.1% |
| 分辨率 | 1mm | 1mm | 1mm |
| 重复性 | ±3mm | ±3mm | ±3mm |
| 频率范围 | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ |
| 防爆防护等级 | Exd II BT4/IP68 | Exd II BT4/IP68 | Exd II BT4/IP68 |
| 信号输出 | 4-20mA/HART(两线) | 4-20mA/HART(两线) | 4-20mA/HART(两线) |

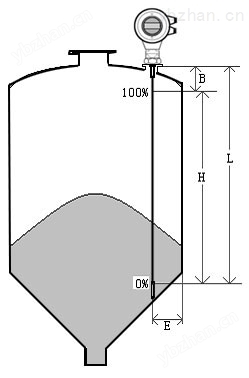

测量范围
说明:
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的最小距离
顶部盲区是指物料料面与测量参考点之间的最小距离。
底部盲区是指缆绳部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
