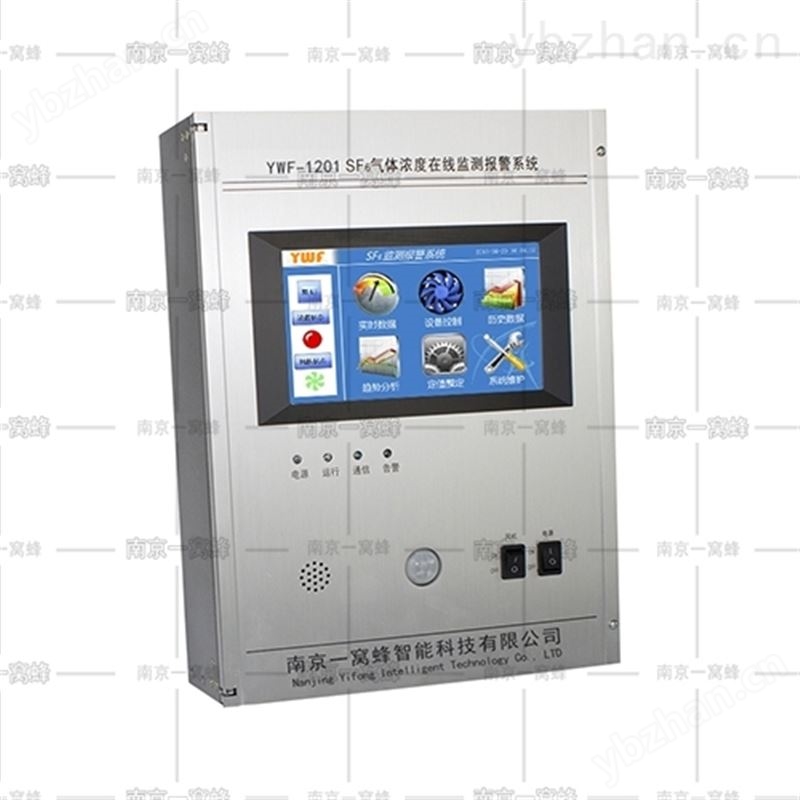

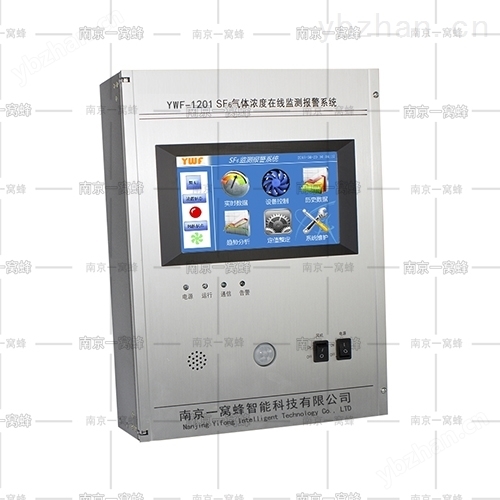

SF6气体浓度在线监测报警主机
系统概述
随着电力系统的不断发展，SF6电气设备应用越来越广泛，特别是GIS组合电器由于其大大缩小了电气设备的占地面积与空间体积，安装方便、运行安全可靠、维修方便等优点而光泛应用。
纯净的SF6气体无色无味无毒，且不燃，比重是空气的5倍。当装有SF6设备的配电装置室如GIS发生泄漏后，SF6气体在低层空间积聚到一定浓度后，如果工作人员进入室内，会发生大脑缺氧，甚至快速窒息等严重人身安全事故。另外，在电弧以及局部放电、高温等因素影响下，SF6气体会产生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水产生腐蚀性电解质，这些不仅对人身安全构成严重威胁，而且危害电气设备的正常运行。《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度检测报警仪等监测装置。
系统介绍
SF6气体浓度在线监测报警主机 （ 以下简称本系统），是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。
系统功能
l
环境中SF6气体浓度检测功能
l 环境中氧气浓度检测功能
l 环境中温、湿度检测功能
l 环境中所有监测点的遥测和遥信实时显示功能
l 环境中所有监测点报警信息实时显示功能
l 定值整定功能
l SF6气体浓度超标和缺氧报警功能
l 缺氧或SF6浓度超标，强制排风功能
l 报警时风机自动启动功能
l 定时自动排风功能
l 手动强制开启或关停全部风机
l 历史数据查询、显示和存储功能
l 遥测值历史曲线趋势查询、显示功能
l 进入GIS室自动播报当前环境状态功能
l 不同区域多监测点配置功能
l 多点组网功能，可提供通讯规约与变电站后台数据库对接(预留)
l 提供通用通信接口，预留与后台监控及消防系统对接功能(预留)
l 报警信息存储、记录功能
l 声光、语音报警功能
l 远程报警功能
l 人体红外探测感应功能
l 数据远传功能
技术参数
1、工作电压：AC/DC 220V±10%,50Hz
2、功 耗： 额定电压下＜10W
3、精度等级： 2.5级
4、SF6气体浓度测量范围：0-3000ppm
5、SF6浓度超限报警点：1000ppm（国标值），精度＜5%FS
6、氧气含量检测范围：0-25%
7、缺氧报警点：18%（国标值），精度＜1%FS
8、温度检测范围：-30—+99℃(精度±0.5℃)
9、湿度检测范围：10-99%RH：精度±0.5％RH
10、风机输出电源接点：6A；
11、远传通信方式：485/Ethernet
12、现场主机外型尺寸(mm)：L330×W250×H65
13、SF6和氧气探测单元尺寸(mm) ：L162×W150×H38
14、 温湿度探测单元尺寸(mm)：L162×W150×H38
15、监测历史数据存储能力：500万条；
16、触摸显示屏大小：7英寸
17、主机与探测单元安装方式：壁挂式
18、工作环境温度： -25℃～70℃
19、工作环境湿度： ≤95％
20、按照GB/T 17626规定和方法测试本装置的电磁兼容性能指标：
静电放电，4级
射频电磁场辐射抗扰度，3级
电快速瞬变脉冲群抗扰度，4级
浪涌（冲击）抗扰度，4级
射频场感应的传导骚扰抗扰度，3级
工频磁场抗扰度，5级
脉冲磁场抗扰度，5级
阻尼振荡磁场抗扰度，5级
电压暂降和短时中断抗扰度，60%UT，持续10个周波；
21、按照GB/T 11287、GB/T 14573规定和方法测试本装置的机械性能指标：
振动响应，1级
振动耐久，1级
冲击响应，1级
冲击耐久，1级
碰撞， 1级
