产品主要特点
符合PXIe总线标准规范
标准台式设计使用
支持19寸标准机架式安装
内置厚物科技PXIe-9180或PXIe-9170控制器
内置厚物科技3U 9槽PXIe/PXI背板
背板基于PCIe Gen3.0技术
提供8个PXIe/PXI扩展槽
兼容数采、模块化仪器、航空总线、FPGA等PXIe/PXI模块
产品主要特点
符合PXIe总线标准规范
标准台式设计使用
支持19寸标准机架式安装
内置厚物科技PXIe-9180或PXIe-9170控制器
内置厚物科技3U 9槽PXIe/PXI背板
背板基于PCIe Gen3.0技术
提供8个PXIe/PXI扩展槽
兼容数采、模块化仪器、航空总线、FPGA等PXIe/PXI模块
10.1寸工业显示屏1280x800分辨率
全贴合工艺多点触控电容触摸屏
面板提供2个千兆网口及3个USB2.0接口
主动散热设计
工业设计简洁美观
可实时监控系统电源、温度和风扇状态
业界国产带触摸屏全铝镁合金9槽PXIe测控平台

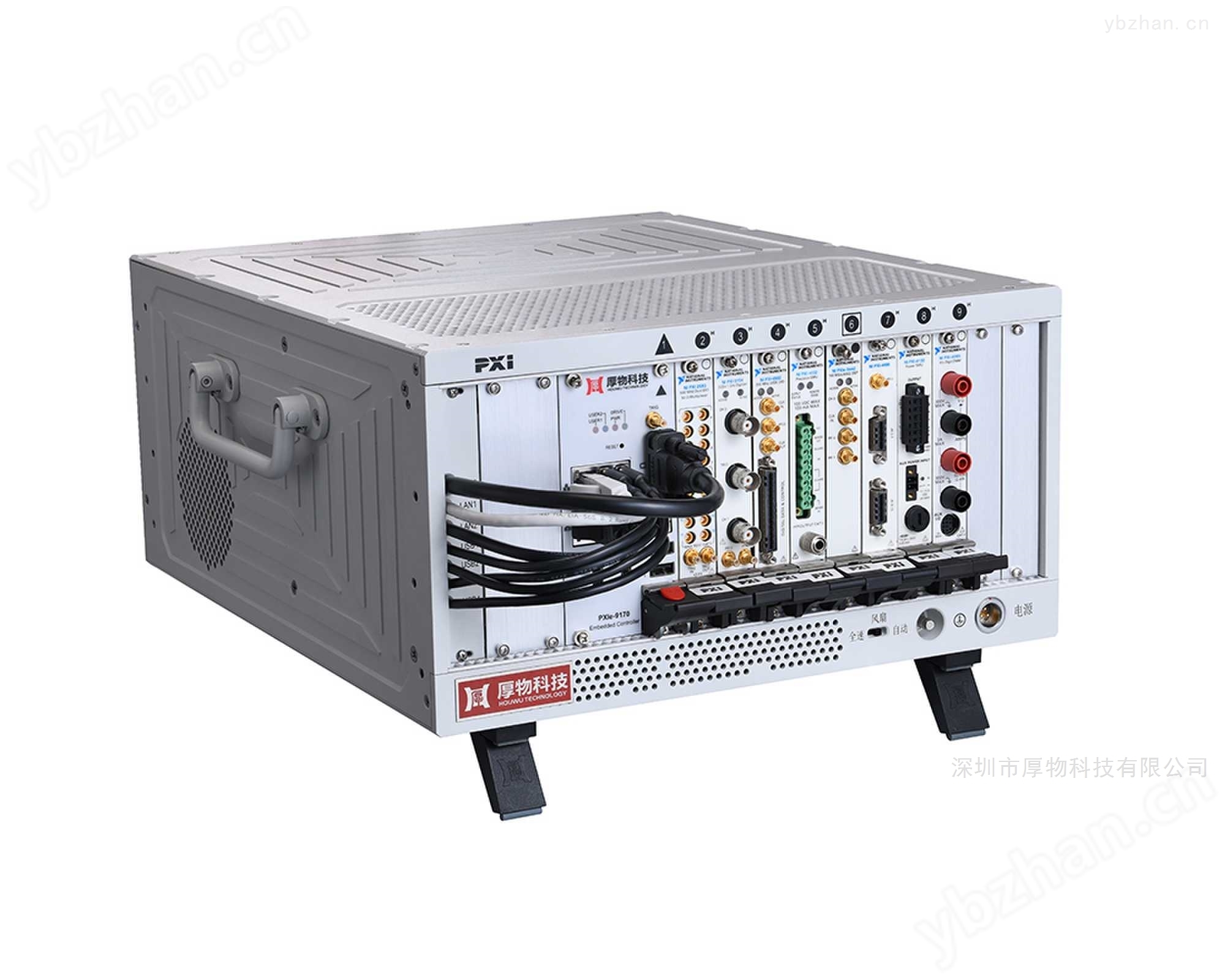

HW-1093d是业界国产带电容触摸屏、全铝镁合金加固、台式PXIe测控平台（支持19寸标准机架式安装），此测控平台对外具有标准千兆网口和标准USB接口，支持插入8个标准3U PXIe/PXI扩展模块，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI功能模块，实现测控系统的搭建及扩展；测控平台内部具有硬件状态监控功能，可实时获取电源系统电压、风扇及内部温度等数据；测控平台还有带触摸功能的液晶显示屏，可实时显示系统软件状态及系统硬件状态信息等。
| 操作系统 | Windows® 7 Professional |
| Windows® 10 Professional | |
| 处理器 | Intel® Xeon® Processor D-1548 2.0GHz (12M Cache，up to 2.6 GHz) 八核十六线程 |
| Intel® CoreTM 6th Gen i7-6822EQ 2.0GHz (8M Cache，up to 2.8GHz) 四核八线程（可选） | |
| 内存 | 8GB DDR4（可升级为16GB/32GB/48GB） |
| 存储 | SATA 1TB SSD x1 |
| NVMe 250GB SSD x1 + SATA 1TB SSD x1（可选） | |
| 显示 | 10.1''工业显示屏，1280x800分辨率 |
| 触摸屏 | 多点触控电容触摸屏 |
| 背板 | 3U 18槽，1个3U PXIe系统槽和17个3U PXIe/PXI扩展槽 |
| 提供PXIe Gen3.0背板或PXIe Gen2.0背板可选 | |
| IO接口 | LAN x2，USB3.0 x4，USB2.0 x2，RS232 x2，DP x2，SMB x1，LED x2 |
| LAN x2，USB3.0 x4，USB2.0 x2，RS232 x1，DP x2，VGA x1，SMB x1，RESET x1，LED x4（可选） | |
| 散热 | 风扇主动散热，符合PXIe/PXI设计规范 |
| 电源 | 1300W，工业级，110~220VAC输入，航插接头 |
| 500W，工业级，110~220VAC输入，航插接头（可选） | |
| 环境 | 工作温度： 0°C ~ 55°C |
| 存储温度：-40°C ~ 70°C | |
| 相对湿度：5% to 95%（无凝露） | |
| 抗冲击 | 15G峰值，半正弦，11ms脉冲 |
| 抗振动 | 2.4Grms@5~500Hz（X、Y、Z三方向各1小时） |
| 尺寸 | 504 x 480 x 178 mm |
| 重量 | 13KG（含PXIe控制器） |
| 包装 | 定制配套包材 |
| 类型 | dMCS台式PXIe测控系列 |
