三参数组合探头，是本公司用于冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。它可与数显表或计算机数据采集测控系统(DCS、PLC等)连接使用。
这种应用于风机减速箱安全运行监测的组合变送器，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出与这些安全参量对应的4～20mA标准电流信号，可以配接数显表或计算机数字采集监控系统。

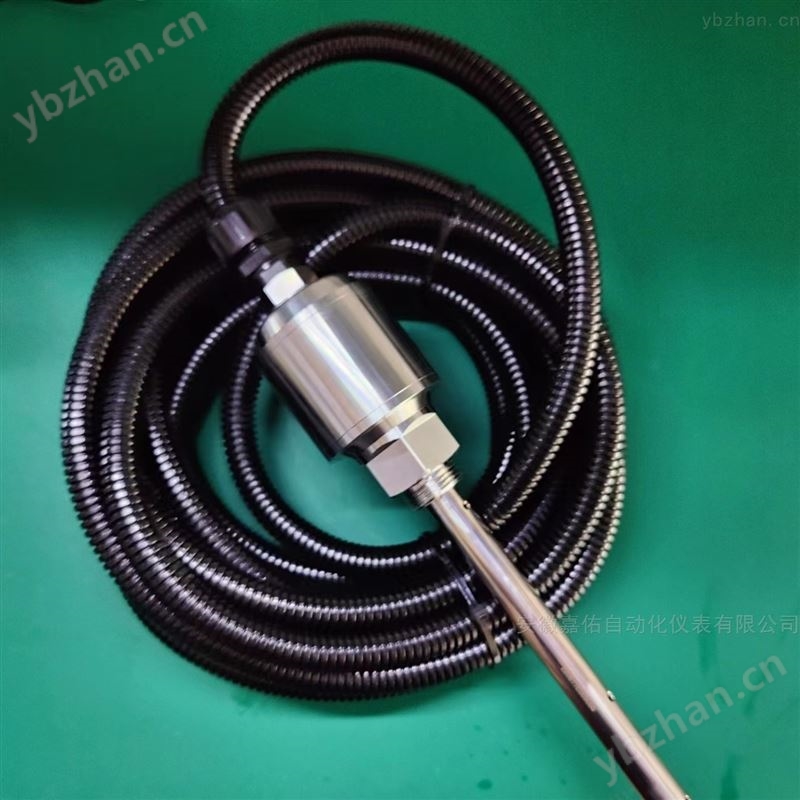

JY630 三参数组合探头
综述 JY630 三参数组合探头 ，是本公司用于冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。它可与数显表或计算机数据采集测控系统(DCS 、PLC等)连接使用。
这种应用于风机减速箱安全运行监测的组合变送器，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出与这些安全参量对应的4～20mA标准电流信号，可以配接数显表或计算机数字采集监控系统。
◆温度测量特性：
润滑油温度测量范围：0～100 ℃
温度测量综合误差：<1%
◆
润滑油油位测量特性：
测量范围：-10～+40㎜
（-10㎜处为减速箱正常油位下油限位置）
测量误差：<1% 。
◆振动测量特性：
测量范围：0～20 ㎜/s 或0～50m/s2内
频带范围：10～1000Hz，
最大误差：<5%。
◆信号输出特性：
有源电流型输出：DC/4～20mA
，要求无源电阻性负载。
最大负载电阻：<500欧姆
◆供电特性：
工作电压：DC/24V±4V，
额定电流：DC/80mA,
最大瞬时工作电流：120mA，内设电源极性反接保护。
◆选型说明：
JY630-A □□-B□□ - C□□ –D □□
|
A 振动量程 |
B 温度量程 |
C 油位长度（含螺纹） |
D 螺纹规格 |
||||
|
00 |
0-20mm/S |
01 |
0-100℃ |
00 |
180mm |
00 |
M27*2 |
|
01 |
0-5g |
02 |
0-150℃ |
01 |
210mm |
01 |
M14*1 |
|
TT |
特殊定制 |
TT |
特殊定制 |
TT |
特殊定制 |
TT |
特殊定制 |
