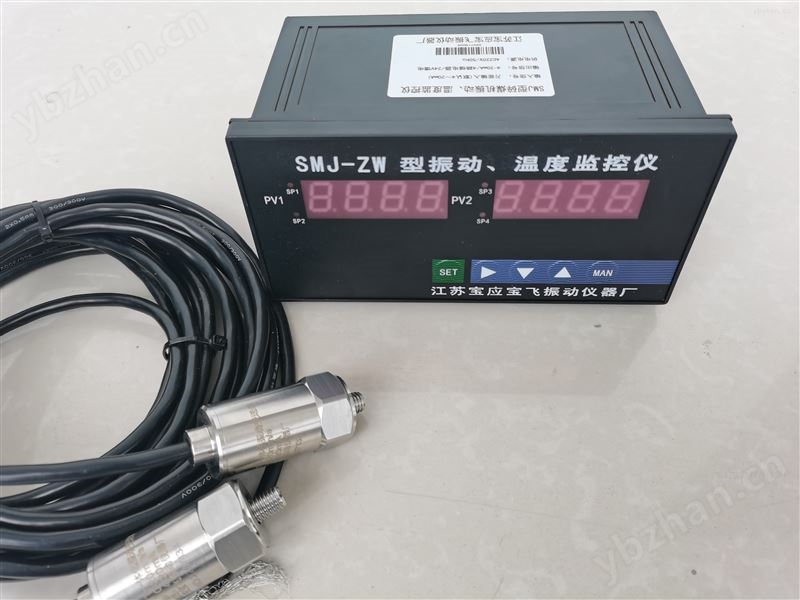

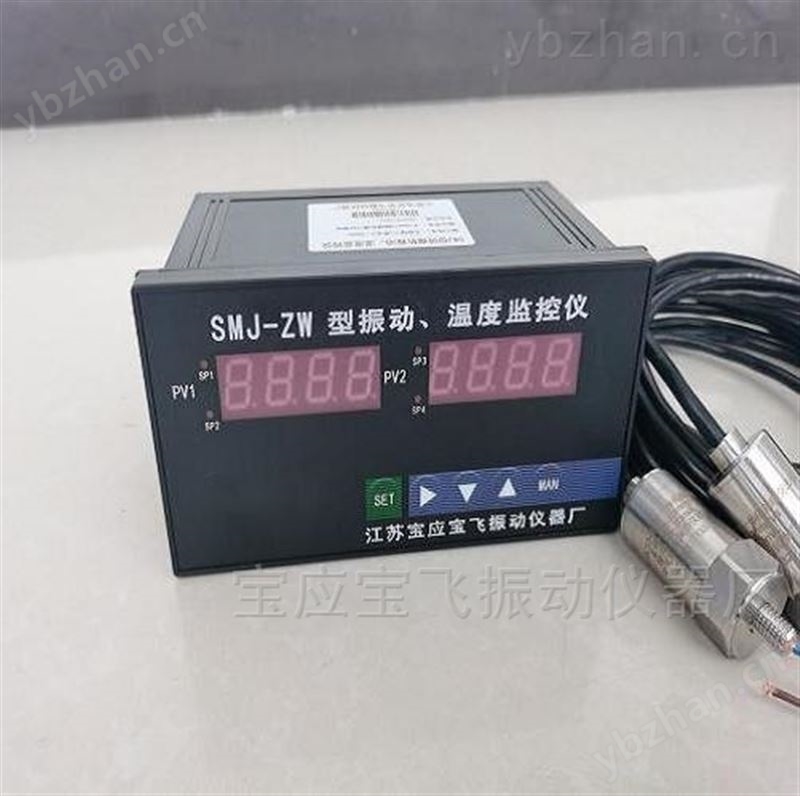

SMJ- ZW 型振动温度监控仪 是一种简便、高效的现场设备监测、控制、分析的工具，它主要用于连续运转的大型机械设备、旋转设备的超振的监控保护。可以避免因设备运转失常和振动幅度增大，造成设备损坏和人员伤亡。是设备保养维护监控仪器。用户使用过程中，可根据设备允许振动量值设定控制值。当设备工作过程中出现异常现象，振动值增大、大于所设定值（ SP值 ）时，报警指示灯亮。如果连续超振时间超过所设定延迟时间后，二阶报警（ SP2 、 SP4 预警绿灯、 SP1 、 SP3 报警红灯）指示灯亮，同时仪器内部继电器工作，将有效地控制设备的主电源，防止意外事故发生，达到保护设备的目的。 变送输出可直接连接DCS、PLC或其它设备 ，为了方便现场安装，采用壁柜式或机柜式安装。本产品具有防尘、体积小、结构合理、性能稳定可靠、动作准确等特点。
一、性能指标
1、传感器 (输入) :

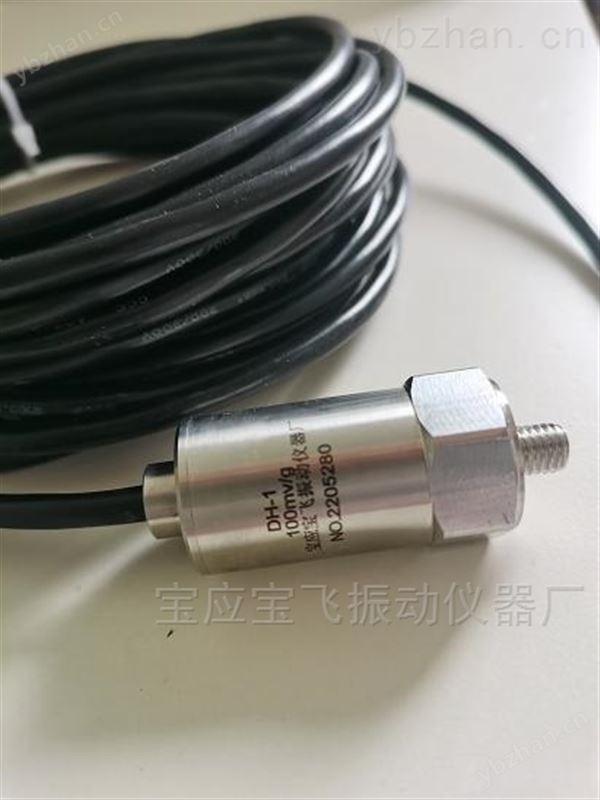

SLMCD-2 1T 振动变送器 (防水;线长 20 M)
2、通道数 :双 通道
3 、测量范围
振动速度：0-20.00mm/s（可调）;
工作频率：5HZ-1000HZ
4 、报警及控制：分二阶报警：一阶为预警( SP2 、 SP4 )，控制输出继电器工作；二阶为报警( SP1 、 SP3 )，控制输出继电器工作
5 、预警、报警设定范围：在测量范围内任意设定值
6 、 速度值显示误差： <1%
7 、输出：0-20.0mm/s;测量值对应4―20mA(OUT)输出

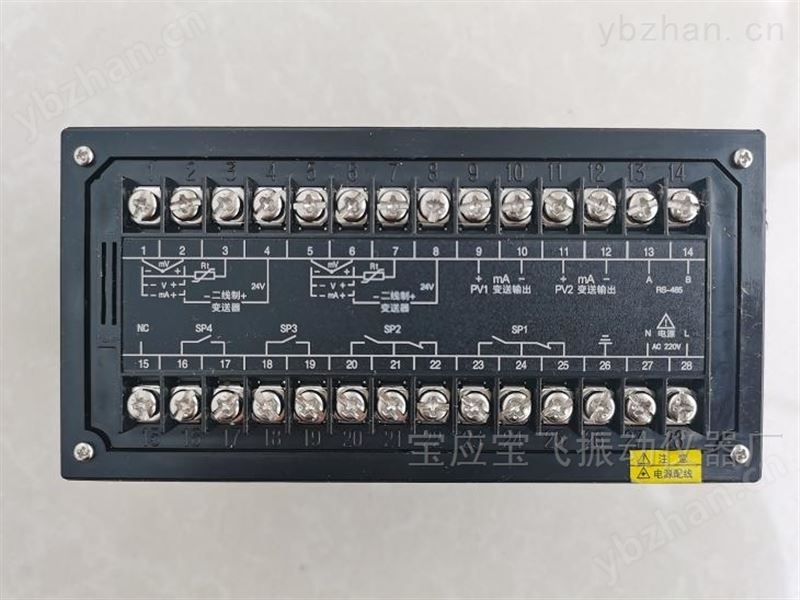

8 、 继电器触点输出： AC220V/5A （阻性负载）或 AC220V/0.3A( 感性负载 ) , 常开（可调）
9 、工作电源：85-240V 50/60Hz
10 、外形尺寸: 面板尺寸:160（ 长） ×8 0 mm（高）；
开孔尺寸: 152 +1 ×76 +1 mm；深度：8 8 mm
1 1 、工作环境：温度 -1 0～ 6 0.0℃,相对湿度不大于85的无腐蚀性气体及无强电磁干扰的场所
二 、操作说明：
1、面板说明
（1） PV1 、 PV2为第一和第二通道 显示窗：正常显示振动测量值；在参数修改状态下显示参数和参数值符号。
（2） SP2 、 SP4 指示灯：当此指示灯亮时，仪表对应下限继电器对应 通道 有输出。
（3） SP1 、 SP3 指示灯：当此指示灯亮时，仪表对应上限继电器对应 通道 有输出。
（7）设罝键(SET)：按键 1 S 可进入参数修改状态；再按一下(SET)进入下一个参数值修改状态。
（8）移位键( ► )在修改参数状态下按此键可实现修改数字的位置移动。
（9）数字减小键( ▼ )：在参数修改、给定值修改或手动调节状态下可实现数字的减小。
（10）数字增加键( ▲ )：在参数修改、给定值修改或手动调节状态下可实现数字的增加。
（ 11 ）返回鍵( MAN )：在仪表运行状态下 ,先按 (SET)键再按( MAN )键即进入表二参数设定状态 ,每一项参数修改完成后按 (SET)键进行确认并自动转入下一菜单 ,直到退出设置而自动转入正常运行状态 。在设罝参数过程中(SET)键和( MAN )键同时按下可以退出当前所设罝的参数而进入测量状态。
2、振动温度监控仪; 仪表一级参数设定....
参数设置方法
a、一级参数设定
上电后，按SET 键，仪表进入第一参数设置区，左窗显示参数符号 ,右 窗显示参数设置值 ,再 按 ( SET ) 键 SP1 ～ End 依次在显示窗显示参数符号和设置值。 ► 、▼、 ▲ 三键可调整参数值，调好后按SET 键确认保存数据， 直到(End)退出设置而自动转入运行状态, 返回测量。
b、二级参数设定
上电后，按 ( SET ) 键后放开，再按 ( MAN )键 ,左窗显示(SEL),右窗显示 “ 555 ” , 用 ► 、▼、 ▲ 三键输入 6 55; 再次按键 (SEL) 键后仪表进入第二设置区，按 (SEL) 键仪表将按参数符号 In1 ～ End 依次在显示窗显示参数符号，此时用 ► 、▼、 ▲ 三键可调整参数值，调好后按 ( SET ) 键确认保存数据， 直到(End)退出设置而自动转入正常运行状态, 仪表返回测量。如设置中途间隔60 秒无任何操作或同时按 (SEL) 键和( MAN )键，仪表将自动保存数据，退出设置状态，仪表返回测量。
