概 述：
DAR型流量显示器，是管路视镜的一种，当管路内有受压作用的流体通过时，流体冲击叶轮转动，指示叶轮转动的快慢，可宏观的观察到管路中流体是否流动和流量的大小。
结构原理：

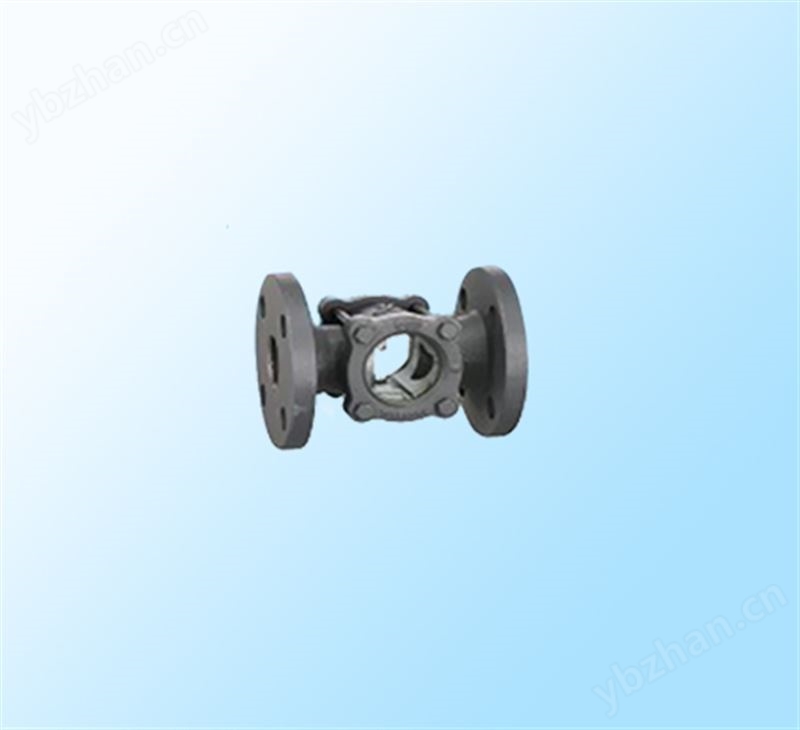

DAR型流量显示器由连接法兰（或管螺纹），玻璃视镜及叶轮等主要部件组成。
叶轮通过叶轮轴及轴架连接在主体腔内。当指示器内有流体流过时，在流体的动力作用下，叶轮转动，随着流量大小的变化，叶轮转动的快慢程度不同，当流量为零时，指示叶轮停止转动。
该流量显示器不适用于无压或开口半流管路。

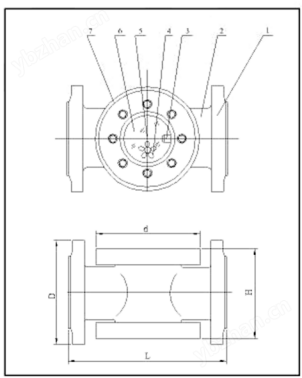

▶ 法兰连接式流量显示器结构如下图所示
图中：1-连接法兰
2-连接管
3-流量进口嘴
4-叶轮
5-叶轮轴架
6-玻璃视 镜
7-显示器 主 体
L-法兰间距
H-显示器高度
d-主体外径
D-法兰外径
技术参数
●连接方式及规格
连接方式：有法兰与螺纹两种连接方式
规格：法兰，DN15-100，标准， JB81-59
螺纹，G1/2＂ -2 ＂
●工作压力：0.25-0.6MPa
●介质温度：≤200 ℃
●主体材质
Ⅰ 类：碳钢 Ⅱ类： 不锈钢 Ⅲ类：铸钢 Ⅵ类：衬里
●法兰连接式显示器各种规格详见下表：
单位：mm
|
公称直径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
230 |
230 |
230 |
260 |
260 |
26 0 |
300 |
300 |
320 |
|
H |
120 |
120 |
120 |
130 |
140 |
149 |
163 |
180 |
200 |
|
D |
58 |
58 |
68 |
68 |
94 |
94 |
124 |
130 |
150 |
▶ 选型标记
|
型号 |
规 格 代 号 |
内容 |
|||
|
DAR |
|
|
|
|
流量显示器 |
|
|
F |
|
|
|
法兰连接 |
|
L |
|
|
|
螺纹连接 |
|
|
|
DN |
|
|
公称直径 |
|
|
|
a |
|
工作压力：0.25MPa |
||
|
b |
|
工作压力：0.6MPa |
|||
|
|
Ⅰ |
材质：碳 钢 |
|||
|
Ⅱ |
材质：不锈钢 |
||||
|
Ⅲ |
材质：铸 钢 |
||||
|
Ⅳ |
材质：衬 里 |
||||
|
DAR - □ □ □ □ |
|||||
选型示例：DAR-F-DN32B I； DAR型流量显示器，法兰连接，管路口径 32mm ，工作压力
0.6Mpa ， 碳钢材质。
▶ 保管、使用与维修
● 流量显示器在安装前应保存在环境温度0-40 ℃相对湿度不大于 90% 的干燥通风的室内，且空气中不会有腐蚀气体。
● 流量显示器新装或维修使用时，应缓慢开启阀门，逐渐增大流量和压力，防止视镜玻璃和叶轮损坏。
● 流量显示器在使用过程中，应定期清洗，以便清除显示器中积存的污物，否则会妨碍叶轮旋转。
● 如果流量显示器损坏需要更换时，可拆下视镜玻璃，然后旋下叶轮端部螺钉，即可取出或更换指示
叶轮。如更换中间传动叶轮时，可旋下紧定螺钉，将转轴抽出后，中间的传动叶轮即可取出或更换。
▶ 订货须知
● 请注明型号、连接方式、管路口径、工作压力及温度、材质等。
● 特殊要求请另加说明
● 服务项目
1、 为用户提供技术咨询、选型指导、技术培训和维修服务。
2、 长期提供产品维修用零件。
