地下金属管线探测仪 里奇SR-20
SR-20管线定位仪，采用新技术的全天向的天线，可通过图形化管线显示及导向箭头灯信息,实现快速定位，满足端用户的需求，主要应用于管线定位,也可定位信号发生器。
您可以自定义任何频率进行探测定位(10Hz- 35KHz)多可存储30个自定义频率。对比现在市面上管线定位仪操作简单，定位，使用简单。
满足管线探测需要的利器
该仪器可以在不开挖的情况下，对金属管线的位置、深度和方向# 1直接进行定位和测量，主要应用在石油、天然气、城市自来水城市天然气/煤气电力、通信，铁路、机场、厂矿企业、管线探测工程单位、监理公司、管线管理和的日常管线维护、安装和测量等业务工作中。
该仪器大的8个立体天线阵成了其拥有当前世界的功能和技术，是世界上款自动智能操作zui简单的地下管线探测仪器。

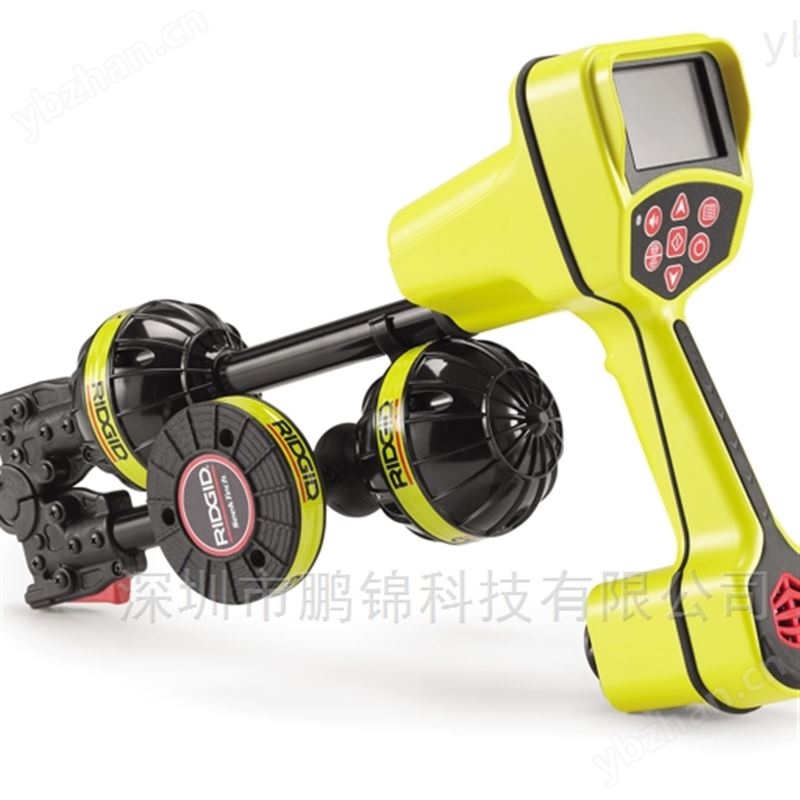

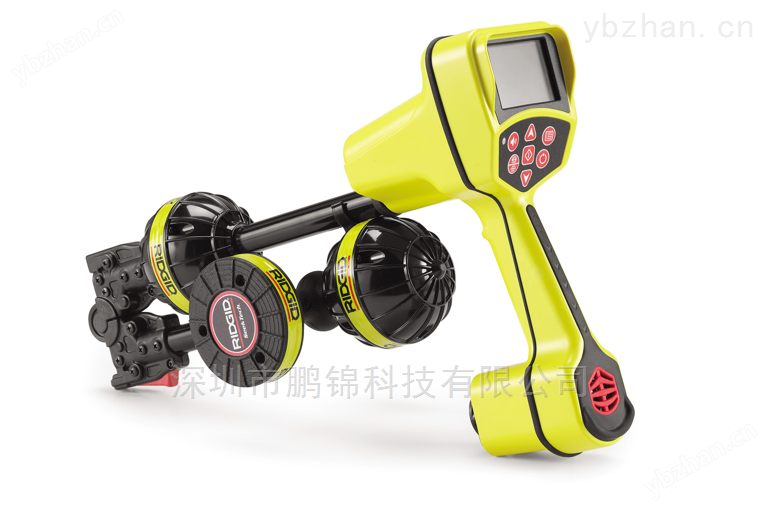

SR-20
世界8个立体天线和图形显示功能的自动多功能管线定位仪
•配合使用信号发生器进行管线定位（有源探测模式）
•直接使用管线定位仪进行管线定位（无源探测模式）
•探测内窥系统摄像头位置（需连接512Hz信号发生器）
•所有SeeSnake®内窥系统（均含512Hz信号发生器）
•也可检测其他厂家生产的33kHz，640Hz信号发生器
•探测带有信号发生器的压清洗机水管和疏通机钢索液晶屏显示
•3.0"LCD液晶显示屏
•实时显示深度
•自动背光功能
•所有信息显示在同一界面，无需翻页
•显示目标管线走向，深度及变化情况
•导向箭头设计，引导操作者快速找到目标
•目标接近参数显示帮助操作者尽快靠近目标管线正上方
•全向探测：结合电力（<4kHz）及无线电信(4~15kHz，15k~35kHz)探测模式来定位，锁定定位频率，可同时定位多根管线（多3根），避免未知金属管线的遗漏
主要特点：
增益的自动连续调节
仪器根据需要可以自动调节，使操作者操作更简单，特别对于检测经验不是很丰富的操作人员非常有必要。
所有信息屏显示:
以上所有信息部直接显示在同屏幕上;这对管线检测人员操作更简单、判断更直观、即使对干扰情况特别复杂的区域也能在屏幕上显示出管线的实际信息。
抗干扰更，定位更准确:
世界zui多的8个信号处理天线，使得该仪器增加了*的功能外,也大大增了仪器定位和测深以及防腐层检测的精度;
重量zui轻,便于携带:
接收机只有1.8公斤，几乎是市面上zui轻的管线仪,同时可折叠式设计也保证了操作人员更容易携芾;
更适合野外使用:
机器整个外观采用醒目的黄色，同时机器外壳采用体的工程塑料注模结构,发射机采用背带和手提式设计,重量仅6公斤(含电池)，整个机器1个人可轻松携带作业。
阴保护管道的频率:
接收机自带CPS信号接受频率(100HZ),对于具有阴保护管道使用更容易，可以不使用发射机可以进行轻松的管线检测;
无源探测能够zui:
接收机因为采用了8个多立体天线设计和宽范围(0HZ- 36HZ)多频率(50 HZ、60HZ、100HZ、 120HZ、 <4KHZ 4KHZ- 15KHZ 15KHZ- -36KHZ 共7种无源探测频率- -当前世界zui多)设计使得该款仪器拥有当前世界上zui的无源探测能力，很大多数的管道可以不用发射机直接进行检测出管线的位置、深度和走向等内容。
人性化的设计:
接收机的可折叠式设计、重量轻便、黄色醒目的颜色，发射机接地棒藏在底部，32米长的连线有的放线盒、即可以手提又 可以侧背等外观设计。仪器自动背景光可调的对比度、大的信息同个屏幕显示、仪器天线电子垂直管道平面设计(保证更准确的获取检测数据)、大屏幕显示、自动放大的数字、 远距离遥测功能都充分考虑到了用户的操作简单、快捷和获取的信息更自信 等等这些设计。无不充分体现了更人性和切为用户着想的设计。这点获得了很多资身人事的赞成。
技术参数
SR-20接收机
信号处理天线: 8个立体*天线。
有源探测频率: 128HZ 1KHZ 8KHZ 33KHZ
无源探测频率: 50HZ 60HZ 100HZ(CPS信号) 120HZ
<4KHZ 4KHZ- -15KHZ 15KHZ- -36KHZ
信号发生器频率: 16HZ 512HZ 16Khz 8KHZ 33KHZ等
定位精度:深度值的+3%无干扰情况下测深精度: 0-3米深度值的+4%无干扰情况下
3-5米深度值的+5%无干扰情况下
5- -9米深度值的+8%无干扰情况下
方向测量精度: 15"以内弯点/三通点2米内
5"以内弯点/三通点2米内
重量: 1.8公斤
ST-510发射机(功率10W)
频率: 128HZ 512HZ 577HZ 815HZ 820HZ 980HZ 1KHZ 8KHZ 33KHZ 262KHZ等大约20个频率
显示内容:显示输出电流大小，同时显示输出功率、
输出电压和回路缘电阻大小。
电源: 8节1号电池或外接12V充电电池
ST-510发射机
ST-305发射机
ST-305发射机(功率5W)
频率: 1KHZ 8KHZ 33KHZ
电源: 6节2号电池
仪器配置
标准配置

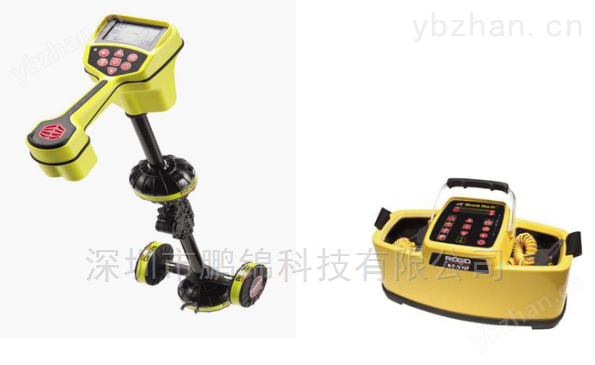

ST-510发射机或ST-305发射机1台
SR-20接收机1台,
SR-20接收机1台,
4”感应式信号夹钳
直连导线1条，接地棒1根，仪器箱1个,说明书1套
